水电站场内交通道路设计图纸册69张图

题目:水电站场内交通道路设计图册(69张 )
一.项目说明
本项目上游与双江口水电站相衔接、下游为安宁水电站。坝址位于四川省金川县城以北约 13km、大渡河右岸新扎沟汇合口以上约 1km 的河段上。工程区沿省道 S211 线北行 36km 至红旗桥接国道 G317 可到达成都,坝址距成都的公路里程约 425km,对外交通较方便。
5 号公路功能为∶回采溢洪道开挖料、作为溢洪道混凝土运输道路、作为溢洪道金属结构设备运输道路。
路线由1号道路K1 396,638处接线,在桩号 KO 015~KO 115段设置4×25 预应力小箱梁桥跨过新扎,沟至左岸,然后沿新扎沟左侧山坡明线接引至泄洪洞出口边坡顶部,终点至右岸坝肩。
路线总长度约 1.3km。路线最大纵坡为 6.1%。其中 KO 000~KO 930 段为全部新建路段, K0 950~K1 300 段为与溢洪道马道结合路段。公路等级为水电三级,荷载等级为公路-Ⅱ级。路面宽度7.5m,路基宽度为9.0m,路面结构型式采用水泥混凝土路面。新扎沟大桥,桥梁全长 100m,建筑设计结构形式为 4×25 预应力小箱梁桥,桥宽 9m,行车道宽 8m,两侧各布置 0.5m 的防撞护栏。桥
梁中心桩号为 KO 065。结合工程区的地形及路线设计情况,沿线共设钢筋混凝土盖板涵 2 道,形式均为 1-2.0m×1.5m。
二、相关图片
以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源

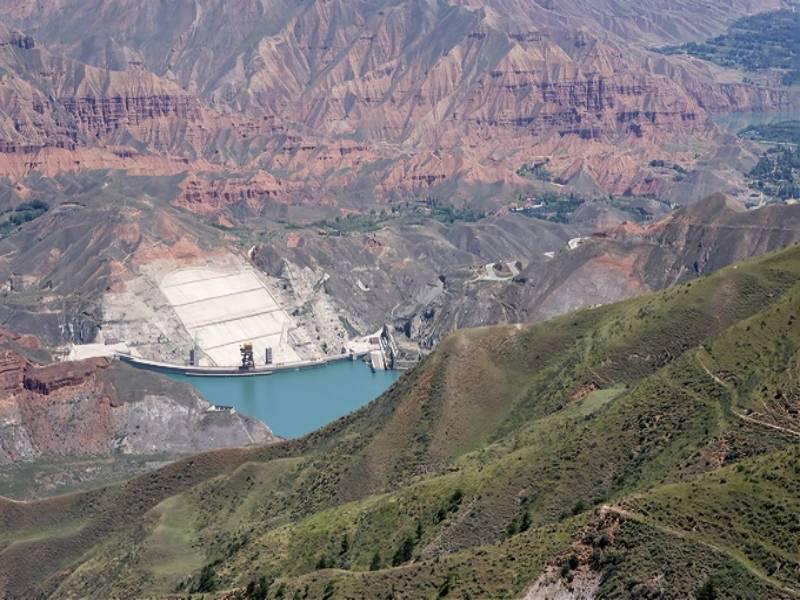

  • 水利工程
    水利工程

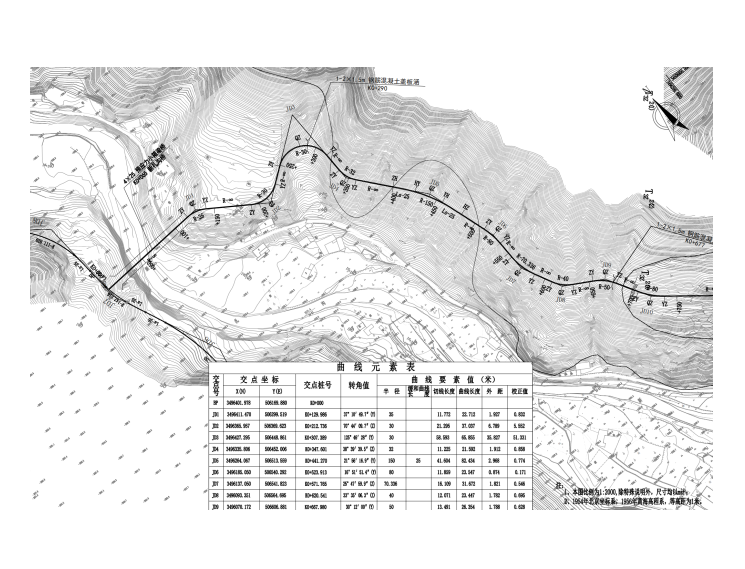

  • 公路平面总体设计图
    公路平面总体设计图

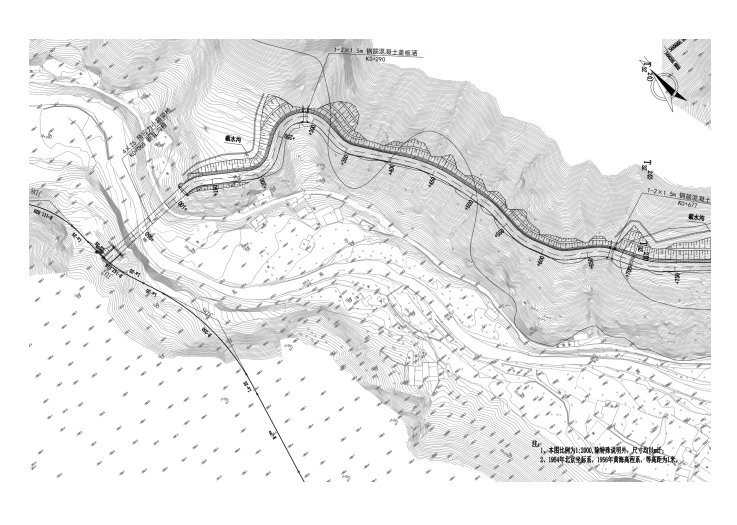

  • 公路平面总体设计图
    公路平面总体设计图

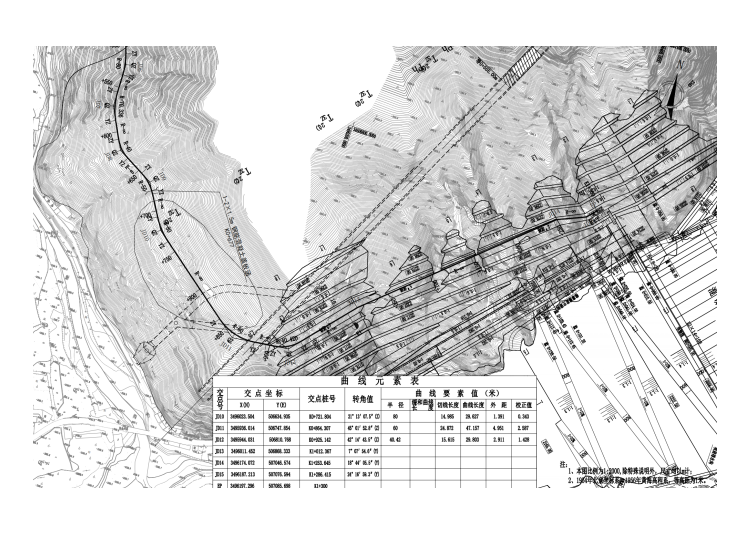

  • 路线平面图
    路线平面图

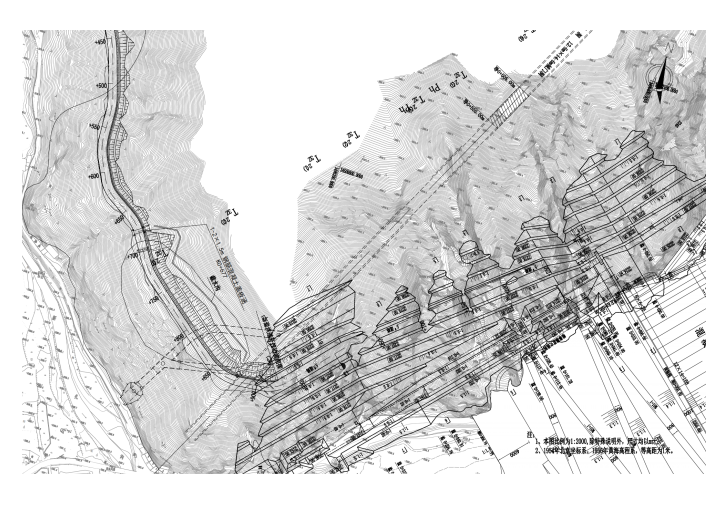

  • 路线平面图
    路线平面图
  • 场内交通图
    场内交通图
  • 路侧波形梁护栏一般构造图
    路侧波形梁护栏一般构造图
  • 路侧波形梁护栏一般构造图
    路侧波形梁护栏一般构造图
  • 路床处理设计图
    路床处理设计图
  • 路基横断面图
    路基横断面图
  • 路面标线布置图
    路面标线布置图
以上是部分截图,请下载附件后查看完整高清内容
