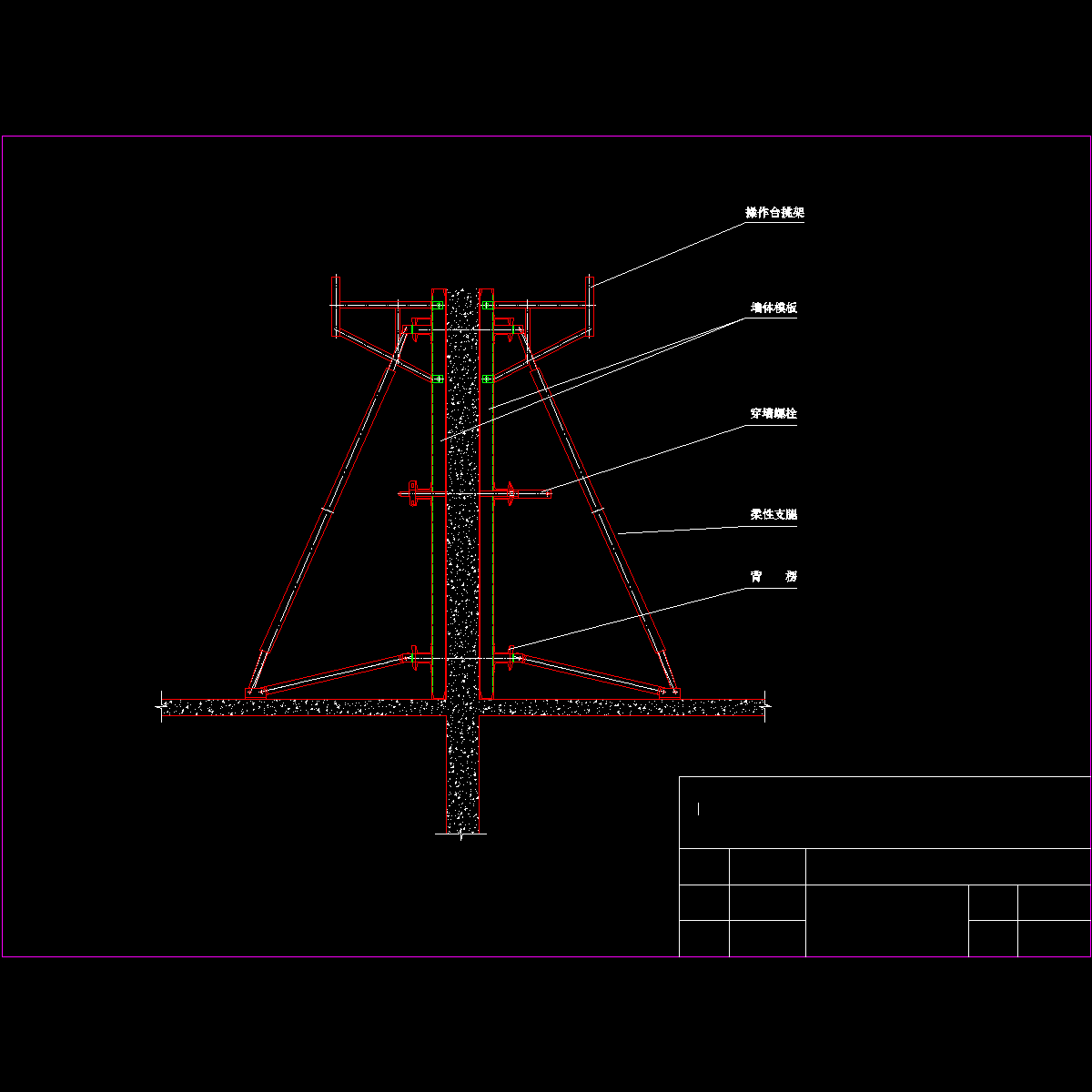

住宅大模板支模示意图纸4（86系列拼装式全钢大模板）

附件详情

根据该项目结构的特点，选用86系列拼装式全钢大模板，该模板由1500mm为主的单元模板通过M16标准螺栓和专用连接件和横背愣(主龙骨)组拼而成。面板选用6mm原平板，边框采用8#槽钢，竖肋全为8＃槽钢，间距300mm左右。横背愣采用成对的10#槽钢，横向通长且纵向设置三道，纵向间隔900～1200mm，相应的三排穿墙螺栓横向间距不超过1200mm。
