梁模板底板支撑施工示意图纸（多层板碗扣架）
附件详情

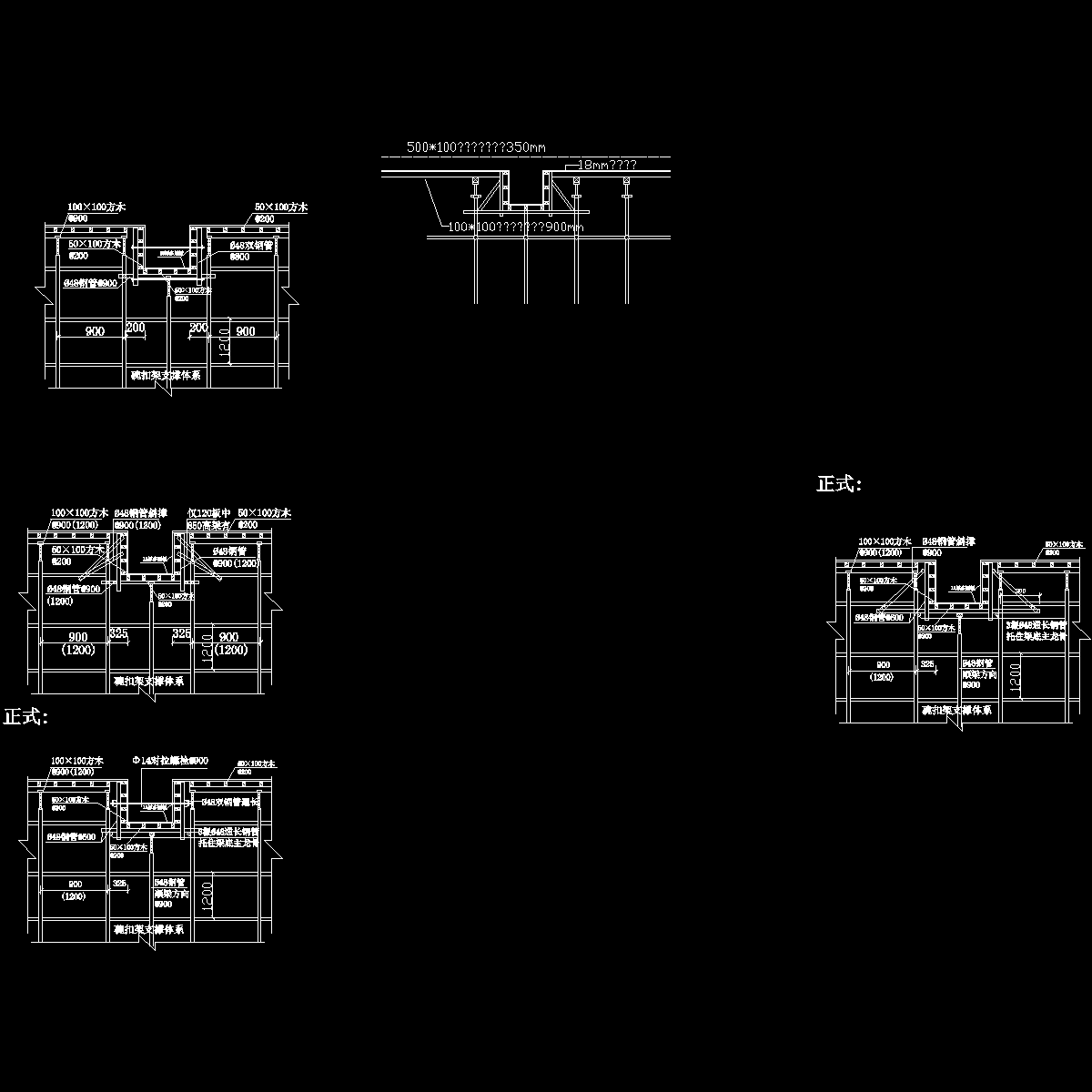

梁模板底模、侧模面板均为1５厚多层板，背楞为50×100mm的方木。梁底模次龙骨间距为200mm，主龙骨为Φ48钢管@600mm；梁侧模背楞为50×100mm的方木@200mm，外竖楞采用Φ48钢管@600mm，外竖楞上部设一道通长水平杆，用钢管及扣件斜顶在梁底主龙骨上的水平杆上@900mm。外竖楞均用扣件和架子锁紧以固定模板下口。梁模板组拼时，采用梁侧模夹梁底模，顶板模压梁侧模方案，其支撑体系见下图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
