桥梁爬架模板构造示意CAD图纸

附件详情

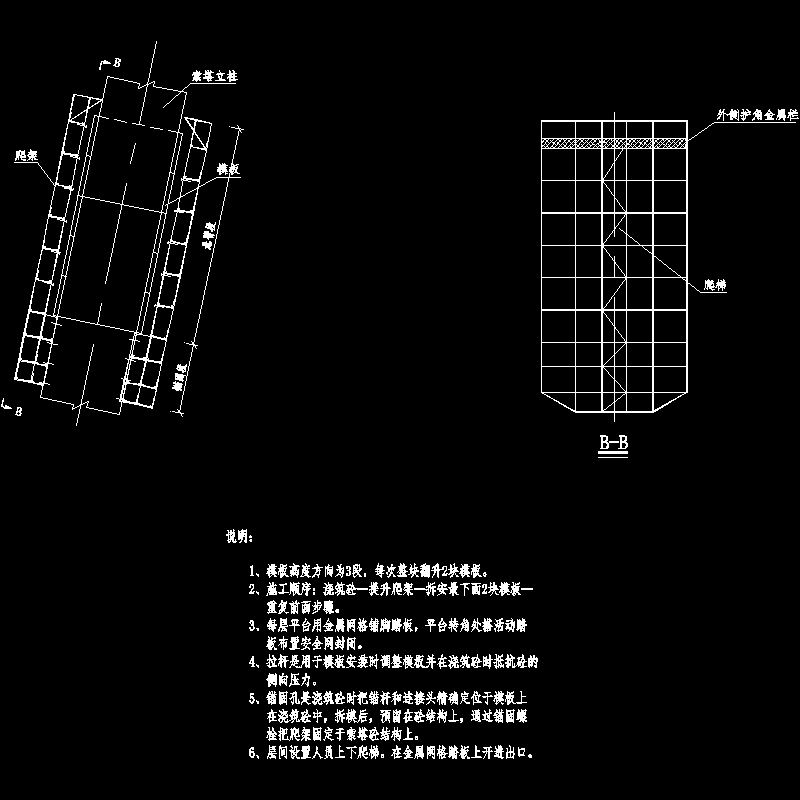

说明：
1、模板高度方向为3段，每次整块翻升2块模板。
2、施工顺序：浇筑砼--提升爬架--拆安最下面2块模板--重复前面步骤。
3、每层平台用金属网格铺脚踏板，平台转角处搭活动踏板布置安全网封闭。
4、拉杆是用于模板安装时调整模板并在浇筑砼时抵抗砼的侧向压力。
5、锚固孔是浇筑砼时把锚杆和连接头精确定位于模板上在浇筑砼中，拆模后，预留在砼结构上，通过锚固螺栓把爬架固定于索塔砼结构上。
6、层间设置人员上下爬梯。在金属网格踏板上开进出口。
