小交通量农村道路通组通畅图纸含清单cad布置图

  • 公路等级:四级
  • 车道数:二车道
  • 设计时速:其他
  • 干线:否
  • 位置:重庆
  • 设计年代:近代
该附件为: 小交通量农村道路 通组通畅 工程图纸 ,格式为dwg word xls,包含:图纸 工程量清单 编制说明,同类工程可下载参考。
一、项目概要:
  1. 项目全长2.989Km。本项目现状路基宽度3.5米~4.3米,路面结构为泥结碎石路面,路基稳定,沿线通行条件较好,但下雨时,影响正常通行,道路目前均无错车道;原公路的排水系统均为土质边沟或无边沟;全线无交安设施。
  2. 该资料拟将既有道路路基整治后,采用C25混凝土对其硬化,并完善道路排水设施、交安设施等,改造后的路基宽度为4.5米。
  3. 该项目预算总额238.7215万元,其中建安费217.0284万元,平均每公里建安费72.609万元。项目建设资金由xx区交通局和群众自筹两个部分组成。
  4. 全路段原则上为山岭区农村公路进行设计,计算行车速度15km/h,采用4.5m宽路基(0.5m土路肩 3.5砼路面 0.5m土路肩)设计。设置边沟路段靠边沟侧路肩采用M7.5浆砌片石加固。
二、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

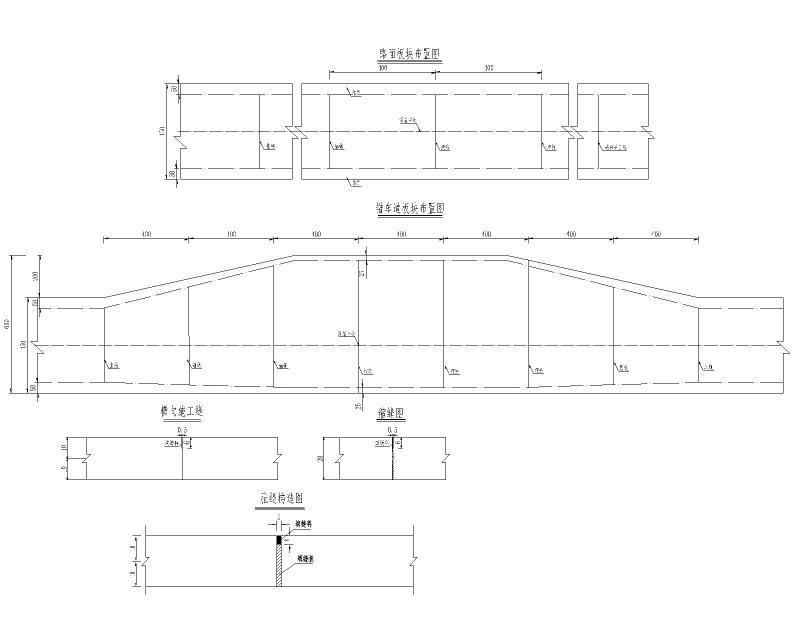

  • 路面板块布置图
    路面板块布置图

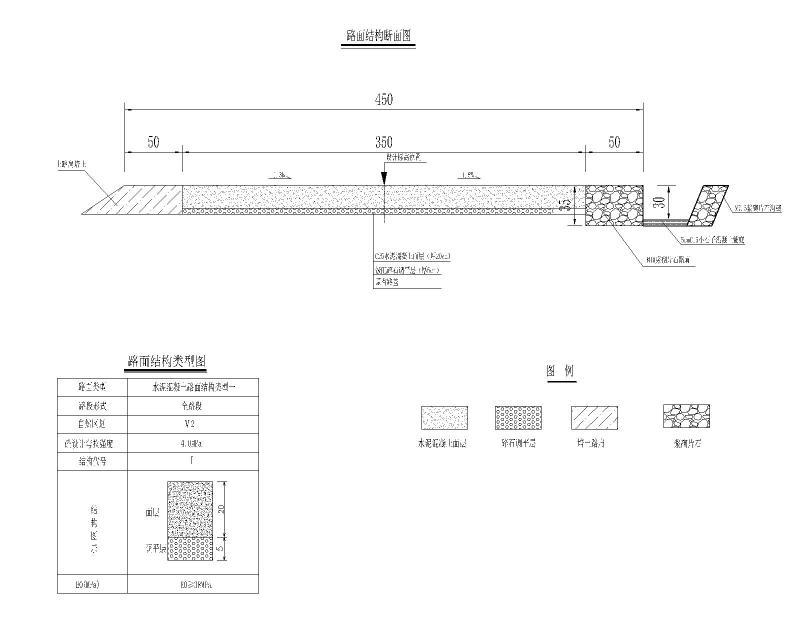

  • 路面结构断面图
    路面结构断面图

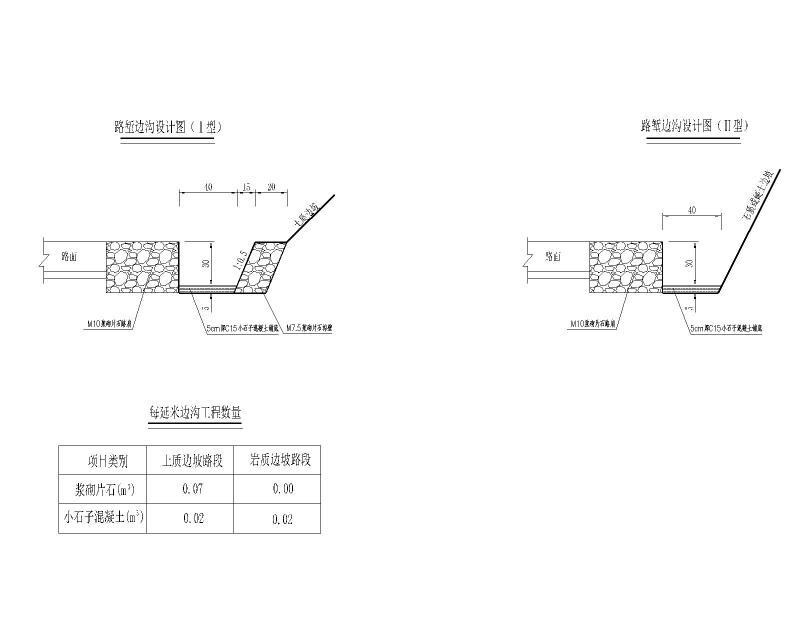

  • 路堑边沟设计图
    路堑边沟设计图
以上是部分截图,请下载附件后查看完整高清内容
