28条水泥砼农村通组公路提质改造施工图纸cad平面布置图及构造图

  • 公路等级:四级
  • 车道数:二车道
  • 设计时速:30
  • 干线:否
  • 位置:重庆
  • 设计年代:近代
  • 附属:中小桥涵
该附件为: 28条水泥砼农村通组公路提质改造施工图2020 ,格式为dwg xls word,包含:道路施工图 施工图 设计说明 工程量清单及预算,同类工程可下载参考。
一、项目概要:
  1. 本项目位于重庆市,区域内原有道路已远远不能满足乡村发展的需要,为了进一步提高农村公路通达通畅深度,完善农村公路网络,加快城乡统筹发展,因此急需对该区域内农村公路进行改造。同时也符合《重庆市四好农村路(通组公路)》的总体要求。
  2. 本项目为xx村“四好农村路”通组公路改建工程,该项目为原村道公路改建,设计道路共28条,路线全长3.663Km。
二、编制依据:
(1).《公路路基施工技术规范》(JTG F10-近代);
(2).《公路路面基层施工技术细则》(JTJ F20-近代);
(3).《公路水泥混凝土路面施工技术细则》(JTG/T F30-近代);
(4).《公路路基路面现场测试规程》(JTJ E60-近代);
(5).重庆市“四好农村路”(通组公路)施工指南;
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

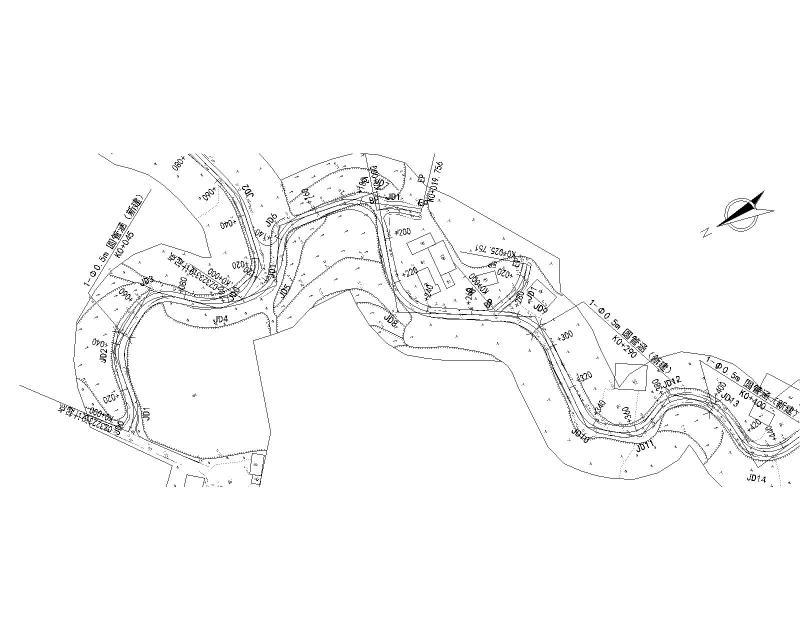

  • 路线平面布置图
    路线平面布置图

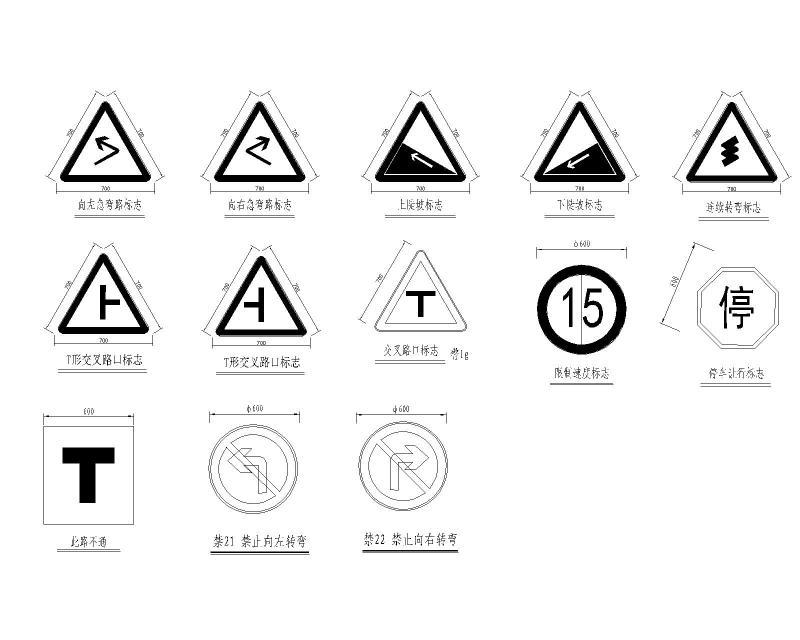

  • 标志版面设计图
    标志版面设计图

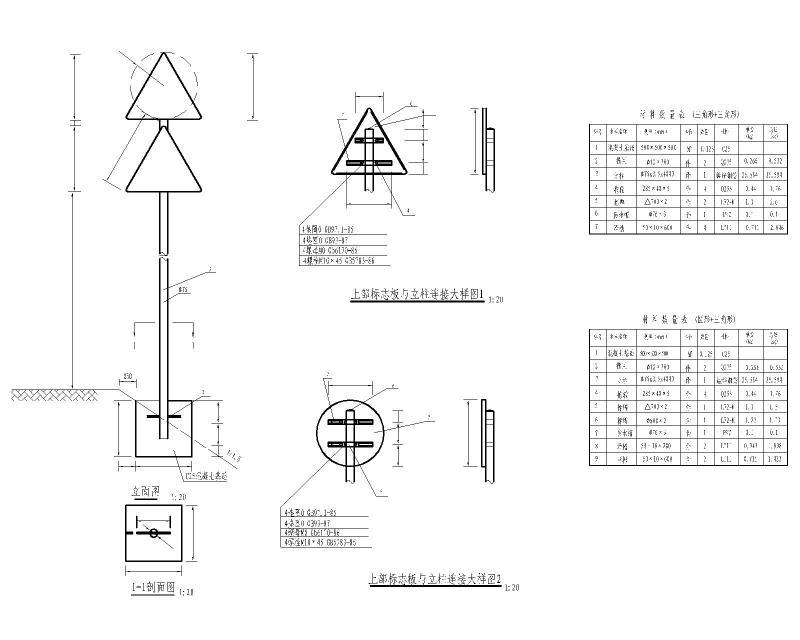

  • 单柱式标志标牌构造图
    单柱式标志标牌构造图

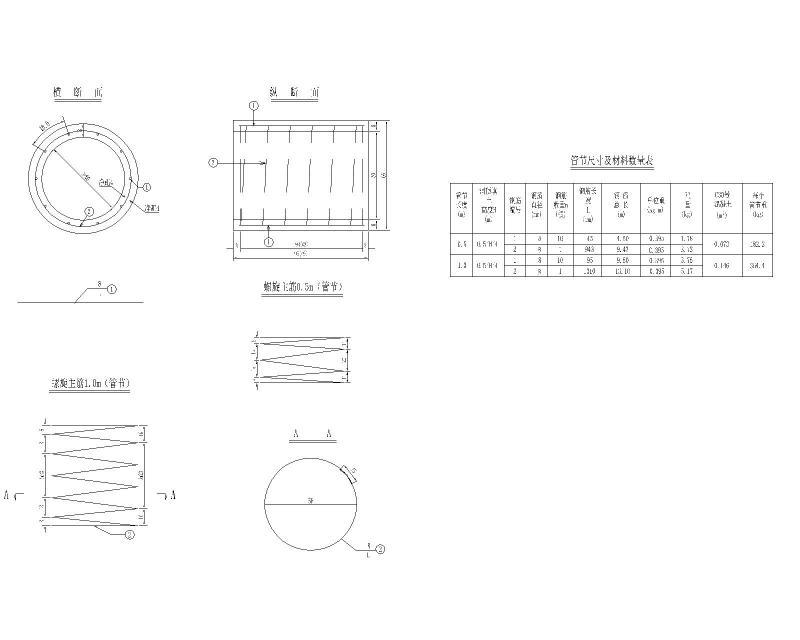

  • 钢筋圆管涵通用图
    钢筋圆管涵通用图

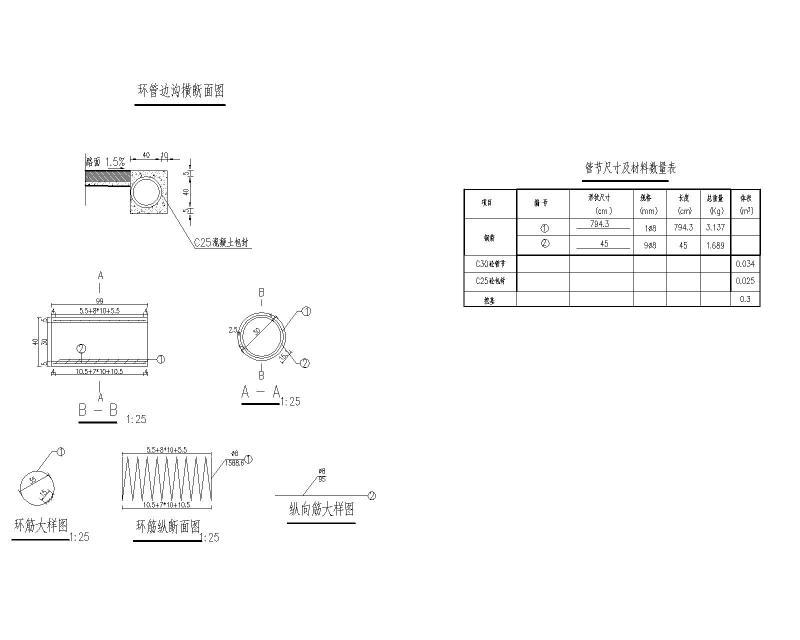

  • 路基路面排水工程
    路基路面排水工程
  • 路面结构图
    路面结构图
以上是部分截图,请下载附件后查看完整高清内容
