182018m钢筋砼连续箱梁天桥施工图纸cad构造图及布置图

本图尺寸除高程外，其余均以厘米计。

技术标准：人群荷载：按《城市桥梁设计规范 CJJ 11-近代》的规定取值；

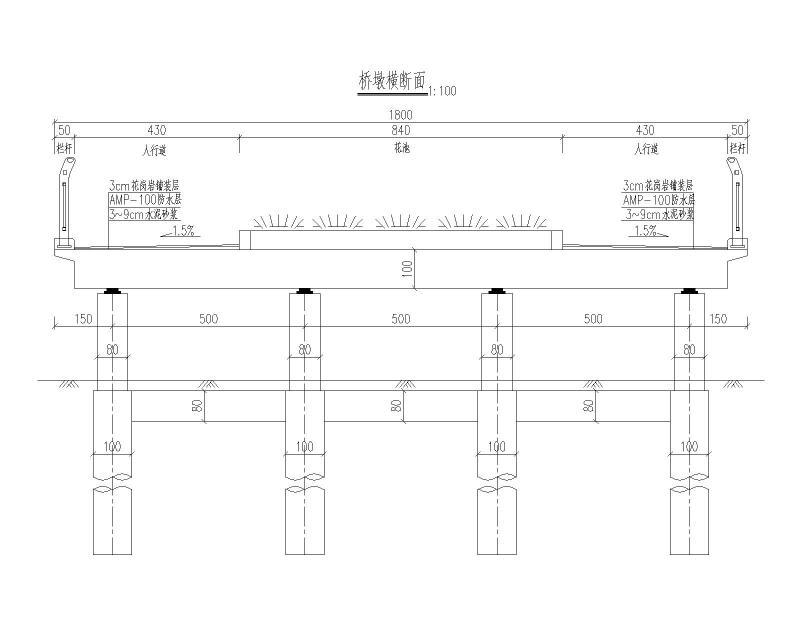

桥面宽18m=0.5m栏杆 4.3m人行道 8.4m花池 4.3m人行道 0.5m栏杆；

抗震设防标准：设计基本地震动峰值加速度0.05g，反应谱特征周期为0.35s；桥梁抗震设防类别为C类，抗震措施设防烈度7度。

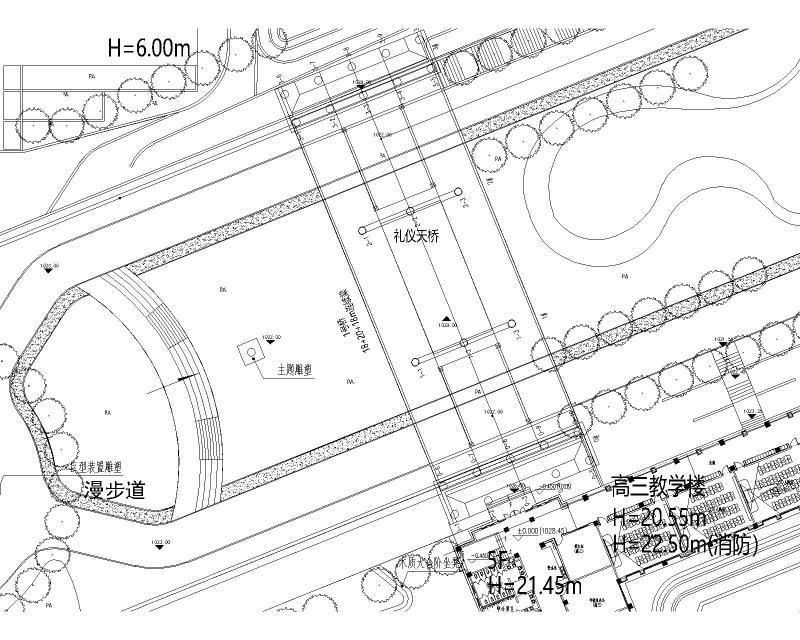

平面线型：桥梁位于直线上，桥面纵坡为4.1%、横坡为1.5%（双向）。

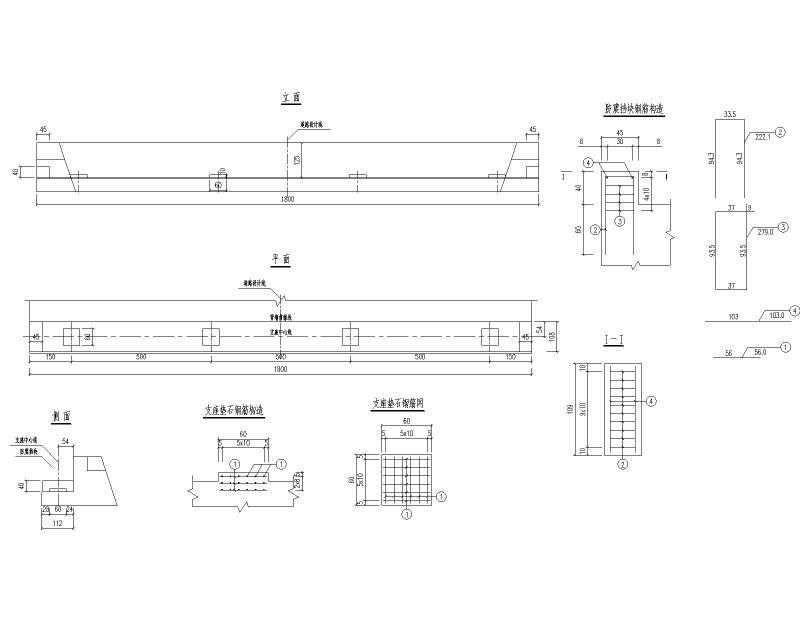

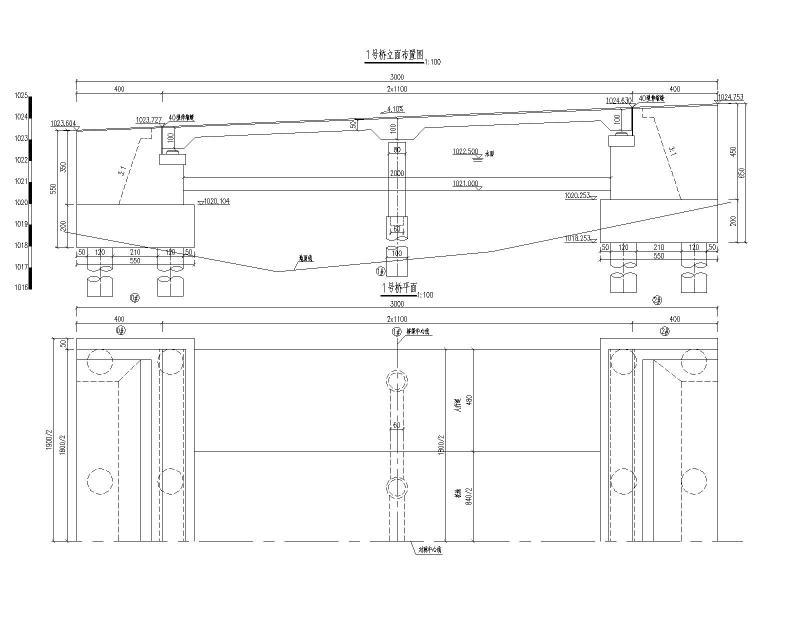

孔跨布置及桥型结构：2号桥桥跨布置为2x11m钢筋混凝土连续板，桥梁全长30m，板厚50cm。下部结构桥墩为柱式墩桩基础，

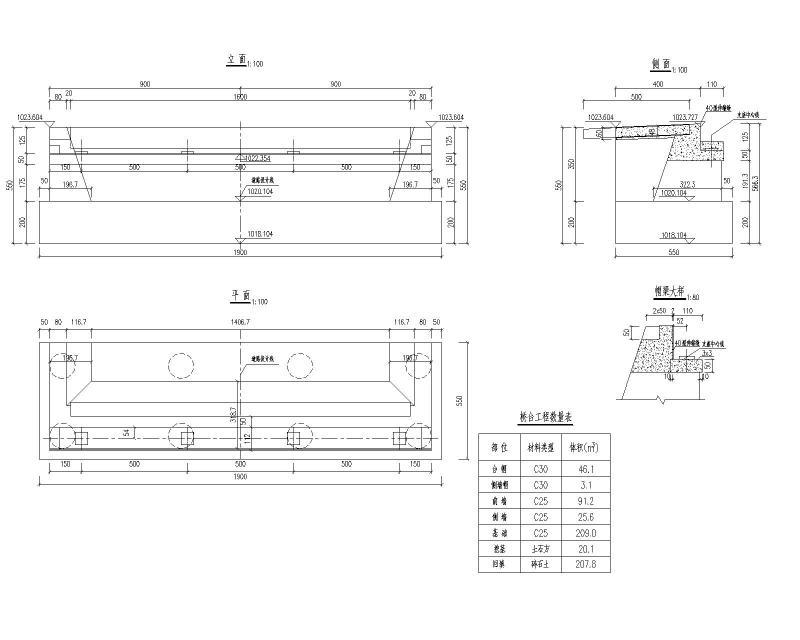

两侧桥台为重力式U型桥台、承台桩基础。

施工方案 ：连续板采用满堂支架现浇施工，桩基为机械成孔灌注桩。
