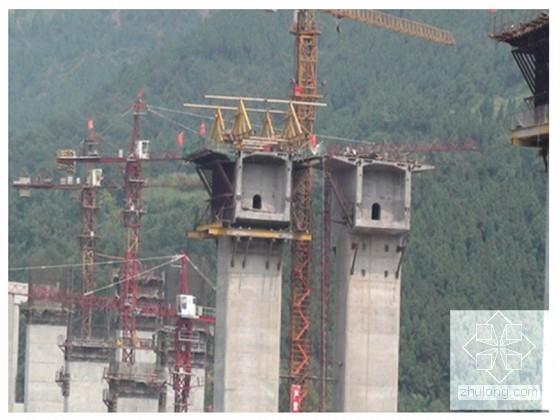

公路特大桥0#块支架设计图纸构造图及平面布置图

附件详情

说明:
1、本图尺寸均以厘米计;
2、本支架为0#翼缘板用支架,每个0#块加工6个;
3、杆件4-7采用2 20b槽钢,在每个杆件中间用L75角钢连成整体;
4、每个三角架先用单槽钢加工2片,然后按图中所示用钢板、角钢将两片连成整体;
5、焊缝要求:
三角架一律采用422焊条焊制,杆件对接处,采用角焊缝或单边V形坡口焊缝,加强钢板采用四面围焊,焊缝厚度tw≥1cm;
支架焊制过程中要确保焊缝均匀、饱满,每层施焊完毕后,应敲除焊缝表面焊渣,然后再进行下道焊缝施工,直至达到焊缝厚度要求为止。
……
该资料包含:

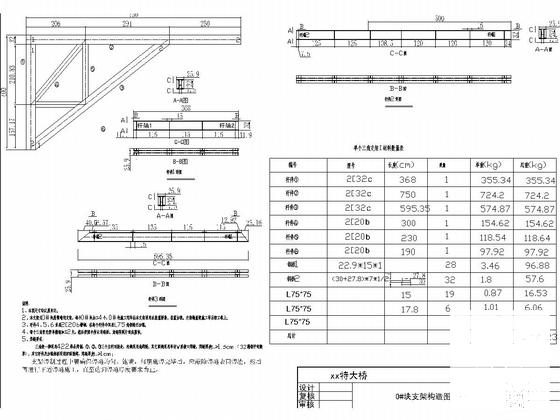

0#块支架构造图

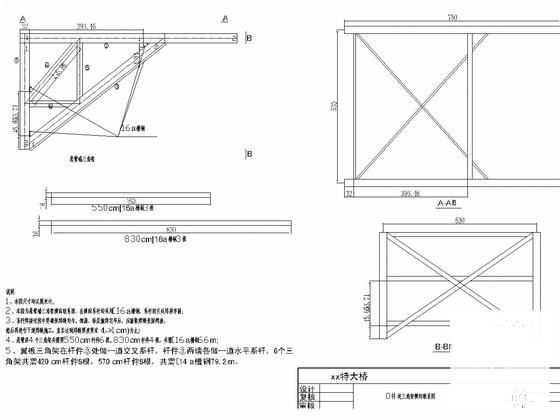

0#块三角架横向联系图
1#支架构造图(0#块悬臂端用支架)

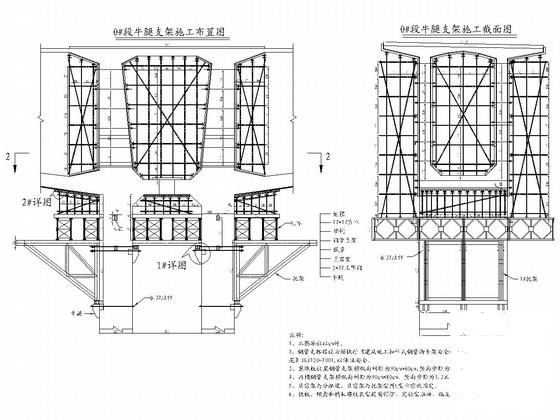

0#段牛褪支架施工布置图
0#段牛腿支架施工平面图

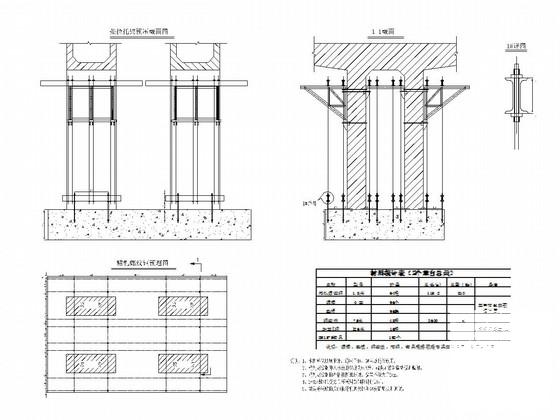

0#托架预应力预压布置图
0#、01#段牛腿支架施工布置图
……
共计12张

0#托架预应力预压布置图

0#段牛褪支架施工布置图

0#块支架构造图

0#块三角架横向联系图

0#、01#段牛腿支架施工布置图
