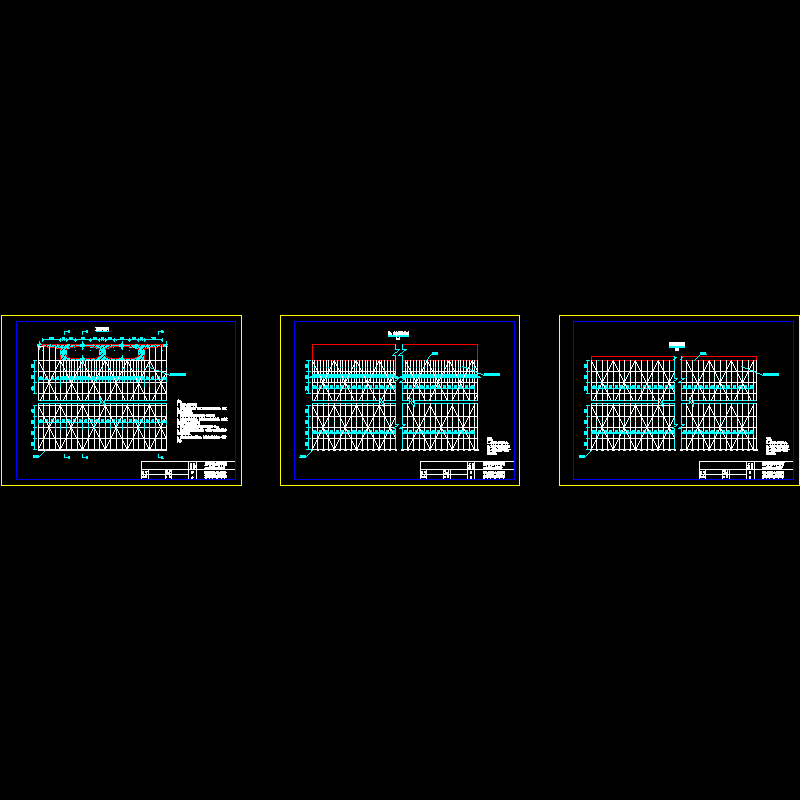

厦蓉高速公路特大桥边跨箱梁满堂支架横、纵断面布置CAD图纸

附件详情

说明：
1、本图尺寸以厘米计。
2、支架顶两层扣件不能用工地已用过旧的扣件，必须保证扣件的质量。
3、顶面两层扣件必须为双扣件（加附卡）。
4、钢管底设枕木基础，钢管底用1cm钢板支垫，以防止钢管穿入枕木内引起沉降。
5、枕木底基础必须保证基底承载力为0.4Mpa。
6、基础视挖平后的情况而定，可浇注20cm的砼或浆砌片石进行加固。
7、支架中采用剪刀撑加强，纵横向两排立杆设一道剪刀撑。
