跨河满堂支架法2X25m等高度现浇箱梁桥设计图纸69张CAD

设计说明、桥位桥型图、桥台图、桩基钢筋构造图、桥墩图、主梁钢筋图、横梁图、桥面铺装及排水图、桥头搭板图、伸缩缝构造图、人行道板及栏杆图、防撞护栏图、桥梁照明图、工程数量汇总表

……

设计依据:《公路桥梁设计通用规范》(JTG D60-近代)

跨越规划河道。桥梁平面线形为曲线。辅道匝道桥由辅道和砸道交叉形成。辅道中心线与规划河道中线夹角约为60度,为斜交桥。桥梁形式采用2X25m现浇混凝土箱梁,采用满堂支架法施工。主梁采用等高度钢筋混凝土连续箱梁桥,梁高为1.6米。箱梁横断面为单箱二室,辅道处箱梁底板宽9.75米,两侧挑臂各1.5米;匝道处箱梁底板宽7.75米,两侧挑臂各1.5米;辅道与匝道相交处箱梁横断面为单箱四室,箱梁底板宽为变宽截面,两侧挑臂各1.5米;箱梁均采用C40混凝土现浇。F1支点为单点支承,主梁中横梁配置了预应力钢束,按A类构件设计。桥面铺装总厚15cm,找平层混凝土厚5cm 防水混凝土厚10cm,采用C40混凝土现浇,设一层冷轧带肋钢筋网片。1#、2#桥台基础为桩接盖梁形式,桩基采用^1.4m钻孔灌注桩,桩顶设盖梁,盖梁高150cm。盖梁均采用普通钢筋混凝土梁。1#桥墩基础为为多柱式墩柱,墩柱为^1.40m圆柱,下接^1.6m钻孔灌注桩。F1桥墩采用^1.80m墩柱接承台结构。F0桥台采用钢筋混凝土重力式桥台。

……

共计69张CAD,设计于近代年。

桥型布置图

桥墩一般构造图

墩顶中横梁钢筋构造图

桥面铺装及桥面排水构造图

人行道栏杆构造图

箱梁钢筋构造图


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

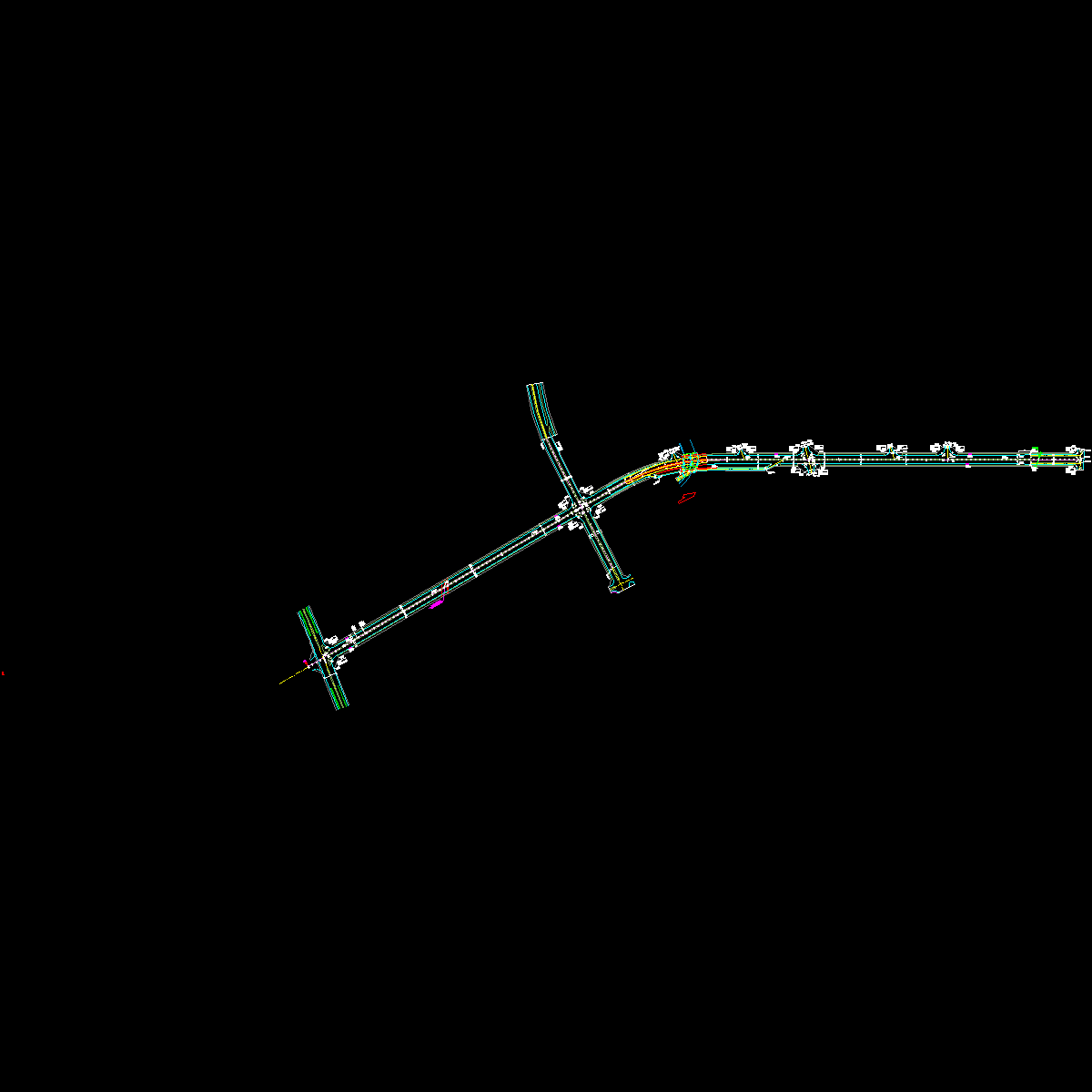

  • ql-07 桥位平面图.dwg
    ql-07 桥位平面图.dwg

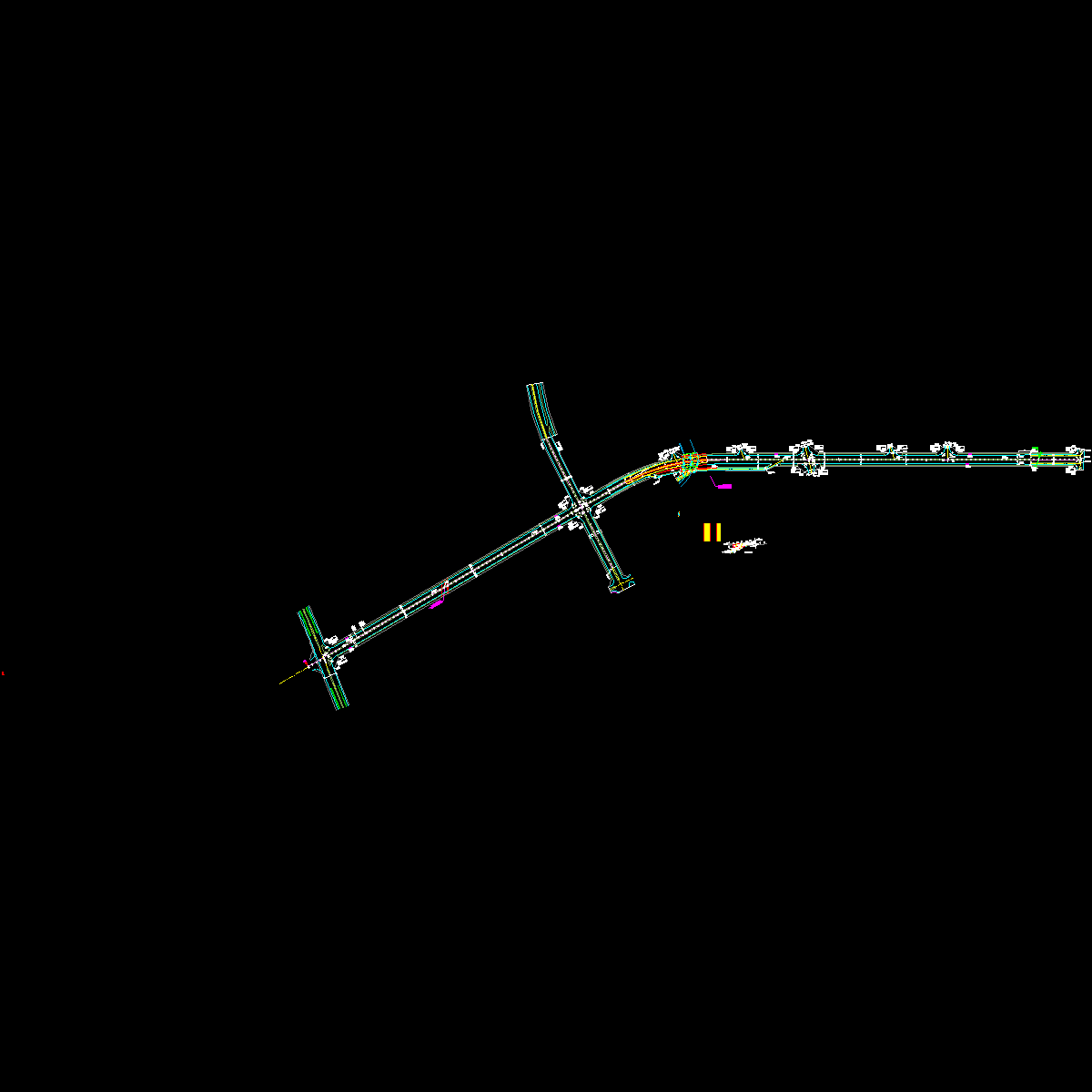

  • ql-08-09 桥型布置图.dwg
    ql-08-09 桥型布置图.dwg
  • ql-10 全桥桩基座标图.dwg
    ql-10 全桥桩基座标图.dwg
以上是部分截图,请下载附件后查看完整高清内容
