4层框架结构煤炭脱水提质项目筛分破碎车间结构施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是煤炭脱水提质项目筛分破碎车间项目,地上4层,框架结构,抗震设防烈度8度(0.30g),框架抗震等级为二级,独立基础,基础设计等级为丙级。
该资料包含: 结构设计说明 ,平、立、剖面图,基础图,梁板柱图,楼梯图详图等共计26张图。
分享投稿时间:近几年7月。

基础图

梁配筋图

楼梯梁配筋图

平面图

板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

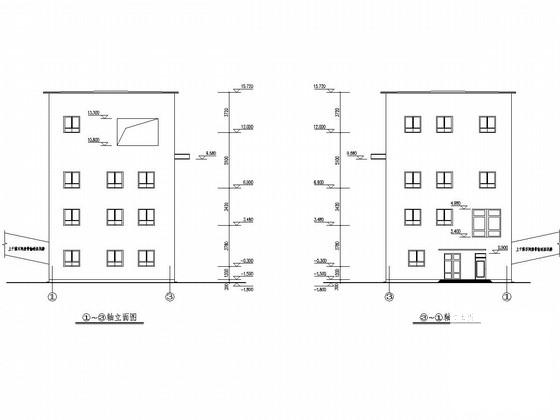

  • 框架结构车间 - 1
    框架结构车间 - 1

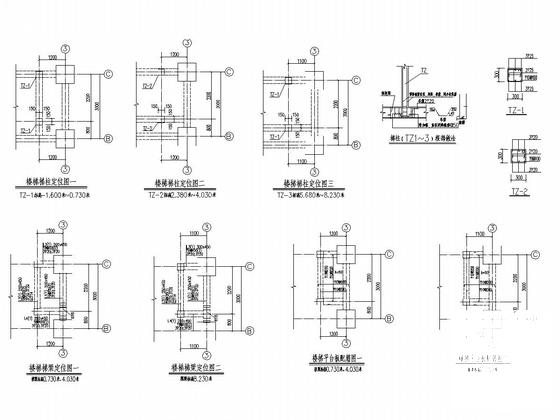

  • 框架结构车间 - 2
