机耕道及农村公路与主线顺接道路施工图纸cad

  • 公路等级:四级
  • 车道数:二车道
  • 设计时速:20
  • 干线:否
  • 位置:重庆
  • 设计年代:近代
  • 附属:中小桥涵
该附件为: 机耕道及农村公路与主线顺接道路施工图dwg ,格式为dwg xls,包含工程数量表,节点清晰,标注规范,同类工程可下载参考。
一、项目概要:
  1. 由于本项目的改造,旧路线形及标高有变动,为满足沿线村民的出行及耕作的需要,在与本项目交叉的道路,将既有机耕道或农村公路采取与主线顺接的方式接顺道路,路面结构为:面层:20cm厚水泥混凝土(设计弯拉强度≥3.5Mpa)。
  2. 加宽改造路段占用了部分院坝,需对院坝挡墙和院坝路面恢复,院坝挡墙采用M7.5浆砌片石砌筑,院坝路面恢复采用20cm厚水泥混凝土(设计弯拉强度≥3.5Mpa)。
  3. 为了理顺沟渠关系,减小对路基损害,在K21 980~K22 060段左侧占用排水沟渠,将沟渠改移到路基以外,恢复使用功能,改移沟渠采用M7.5浆砌片石砌筑,改移沟渠起、终点与原有沟渠接顺,并作必要的防护处理,防止水流冲刷破坏。
二、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

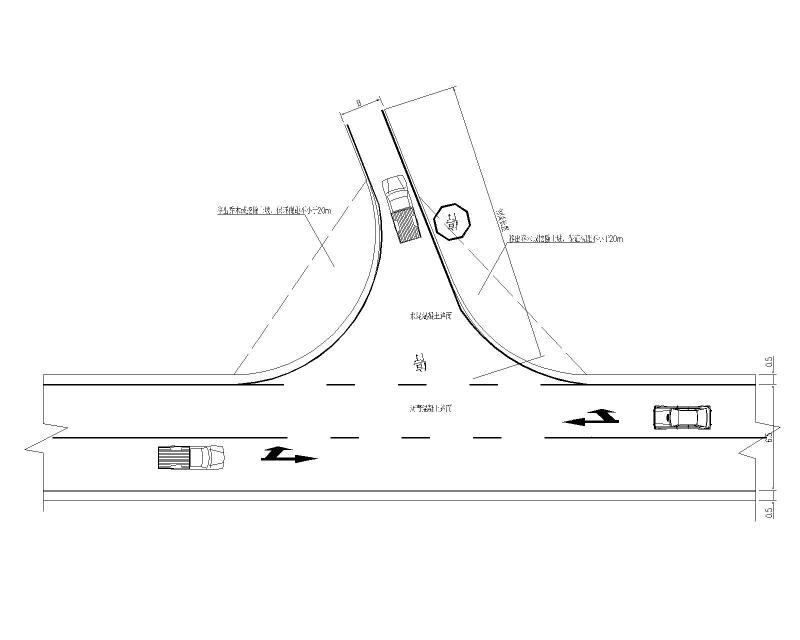

  • 通村公路平面交叉接顺示意图
    通村公路平面交叉接顺示意图

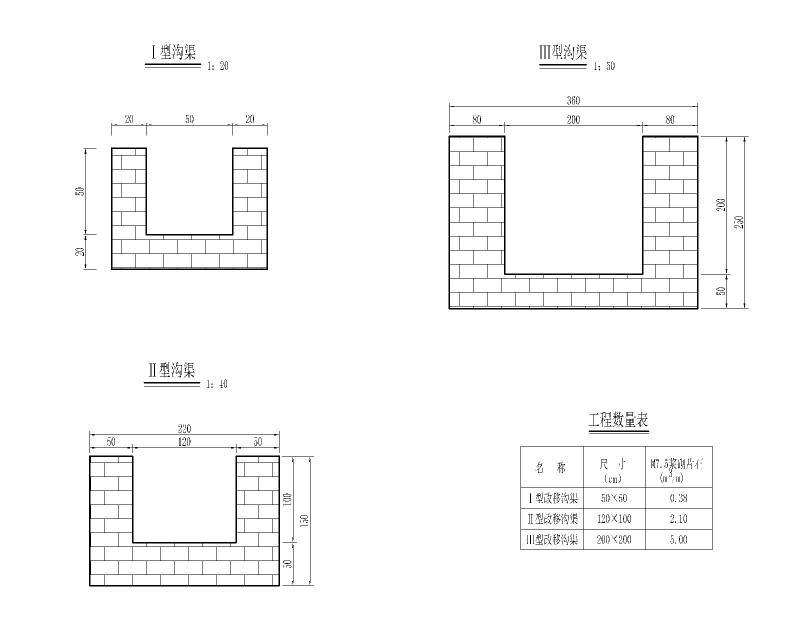

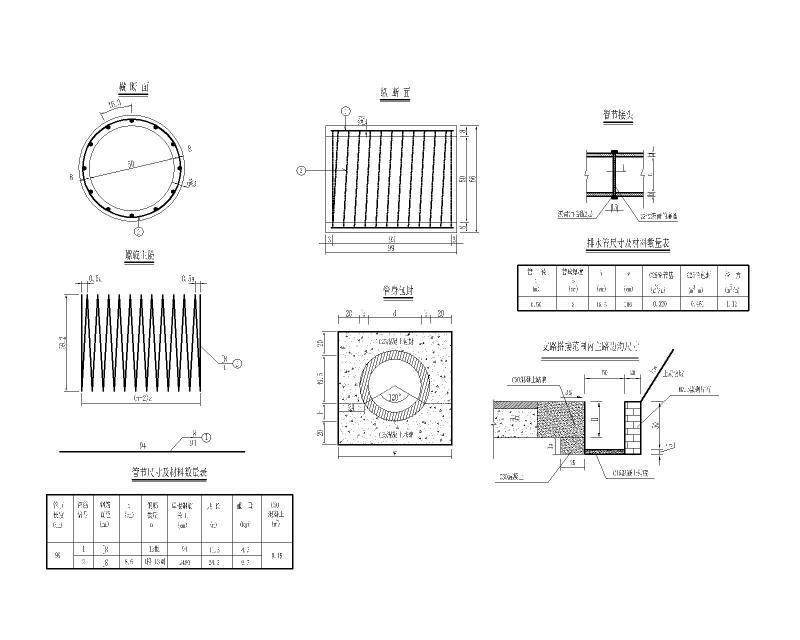

  • 改移沟渠
    改移沟渠
  • 机耕道接顺标准横断面
    机耕道接顺标准横断面
以上是部分截图,请下载附件后查看完整高清内容
