各级公路及机耕道通道路面结构CAD图纸

附件详情

说 明:
1、新建公路路面结构类型的选用应与公路等级、交通量相适应,并根据设计年限内标准轴载的累计当量轴次、当地筑路材料料源、施工机械设备等因素确定。
2、改建公路路面面层及结构类型原则上按现有路面面层及结构类型设置并顺接。
3、机耕道、人行通道洞内及其两端10米范围接线分别采用本路面结构方案图中代号e-43、f-28的路面结构类型设计或在洞底铺彻的基础上加铺18厘米水泥混凝土面层;其余两端接线分别采用本路面结构方案图中代号E-28、F-11的路面结构类型设计。

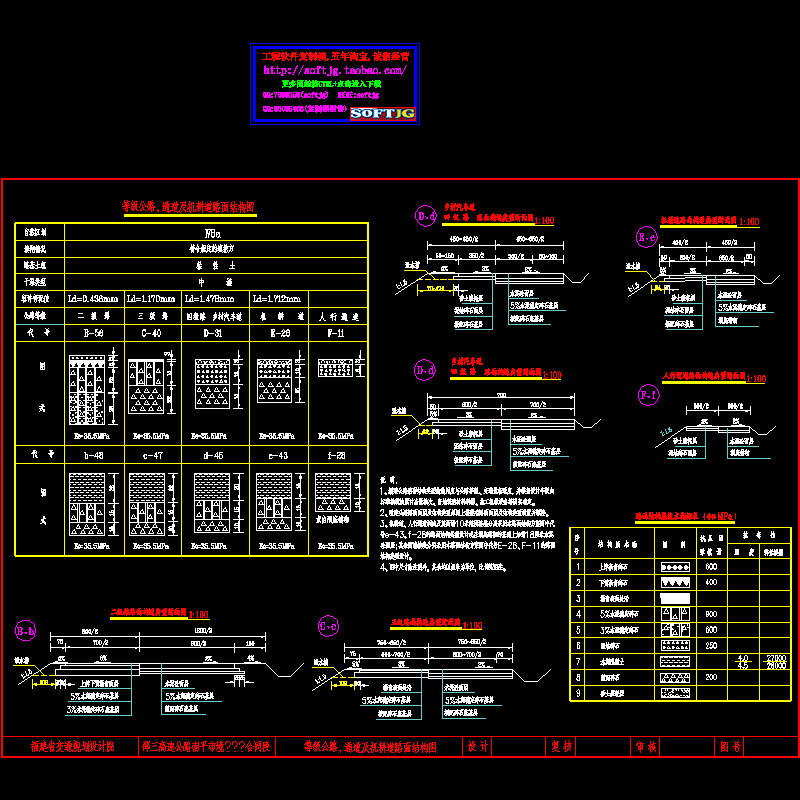

4、图中尺寸除注明外,其余均以厘米为单位,比例见图注……图纸含二级路路面构造典型断面图、三级路面构造典型断面图 、路面结构层技术指标表、乡村汽车道路面构造典型断面图、人行通道路面构造典型断面图、四级路路面构造典型断面图、机耕道路面构造典型断面图、各级公路与通道及机耕道路面结构图……共计1张,设计于2010年
