住宅项目建筑幕墙工程施工大样图cad平面布置图
-
幕墙面板材料：玻璃幕墙,石材幕墙
-
玻璃幕墙：明框
-
图纸设计深度：施工图
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
设计年代：近代
该附件为
109m公建石材_玻璃幕墙
结构施工图
，CAD格式，，图纸齐全，可供参考。
该项目外墙面大面采用石材幕墙，面板25mm厚花岗岩，六面防水处理,幕墙系统为铝合金组合挂件短槽形式；
该项目明框玻璃幕墙位于一二层大面及四层部分位置，面板采用6Low-E 12A 6mm,8Low-E 12A 8mm钢化中空玻璃；
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

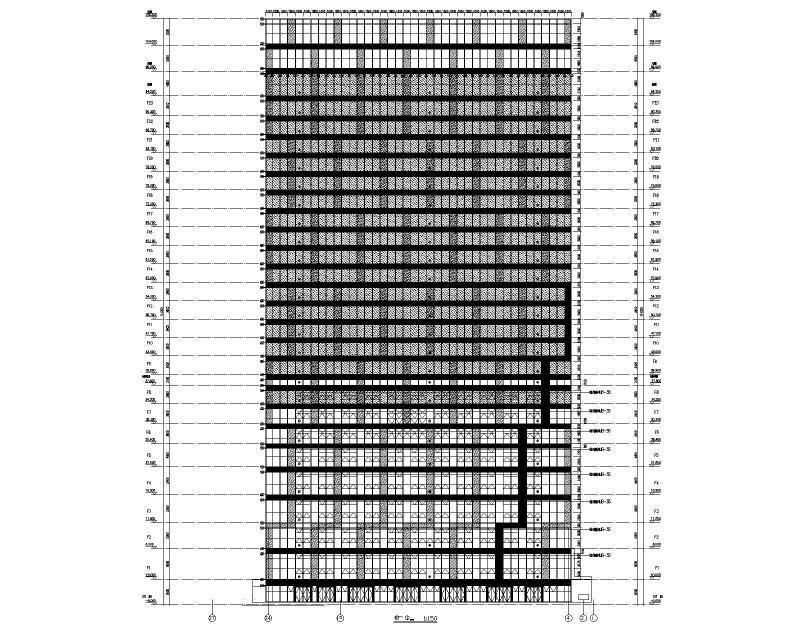

建筑幕墙立面图 -

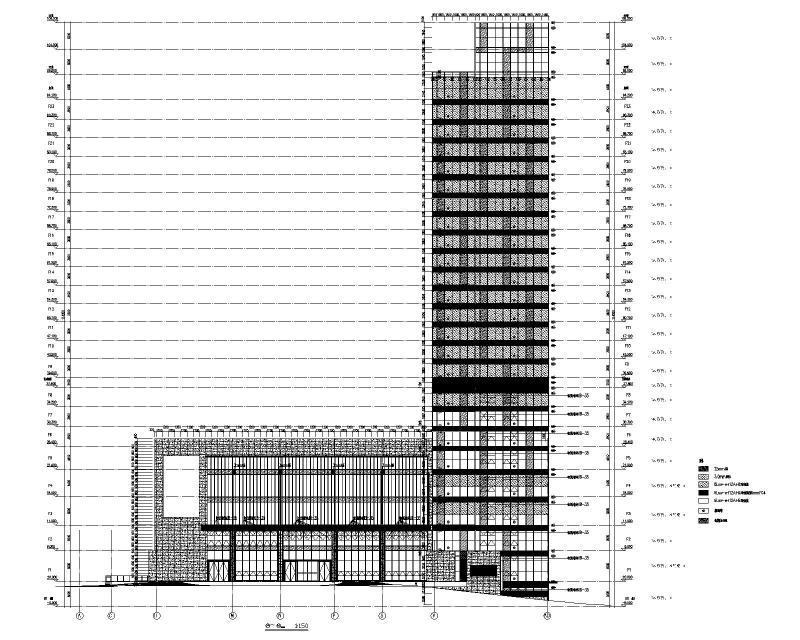

建筑幕墙立面图2 -

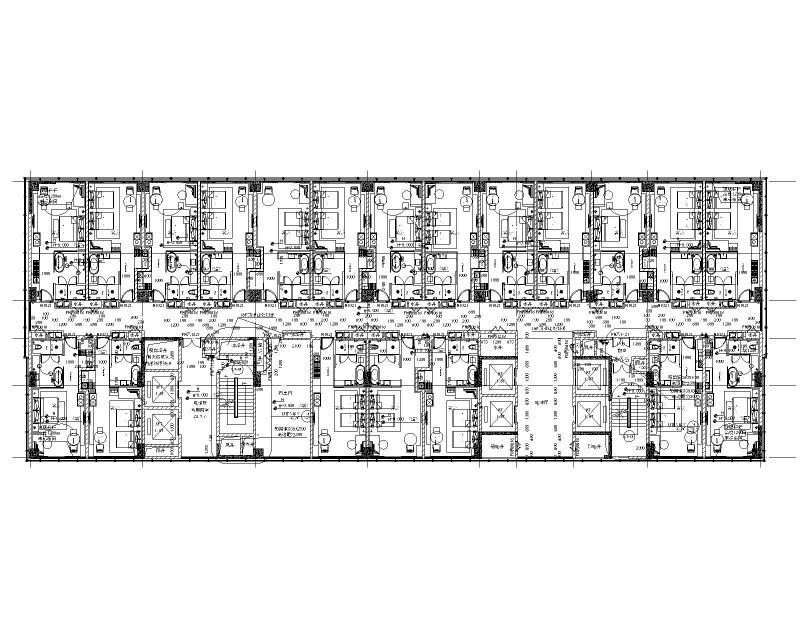

九~二十一层幕墙平面布置图 -

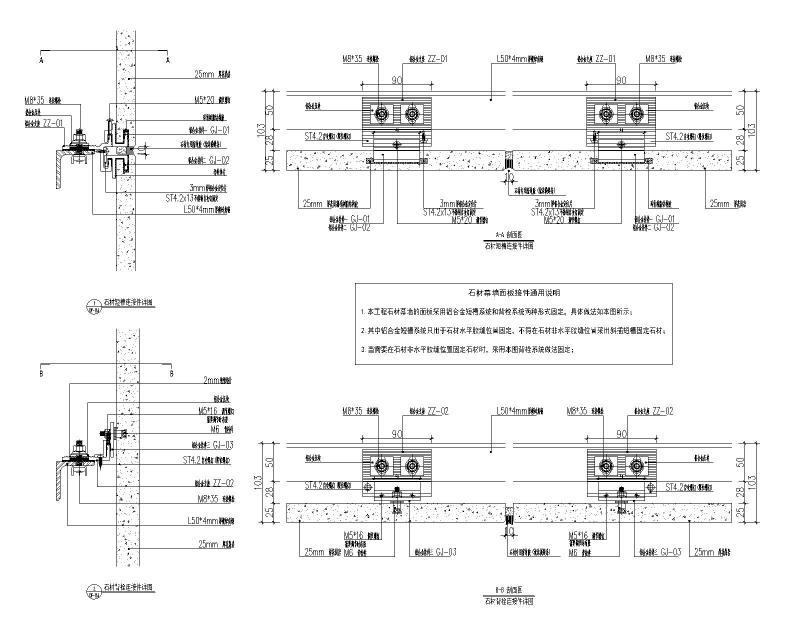

石材幕墙标注节点图 -

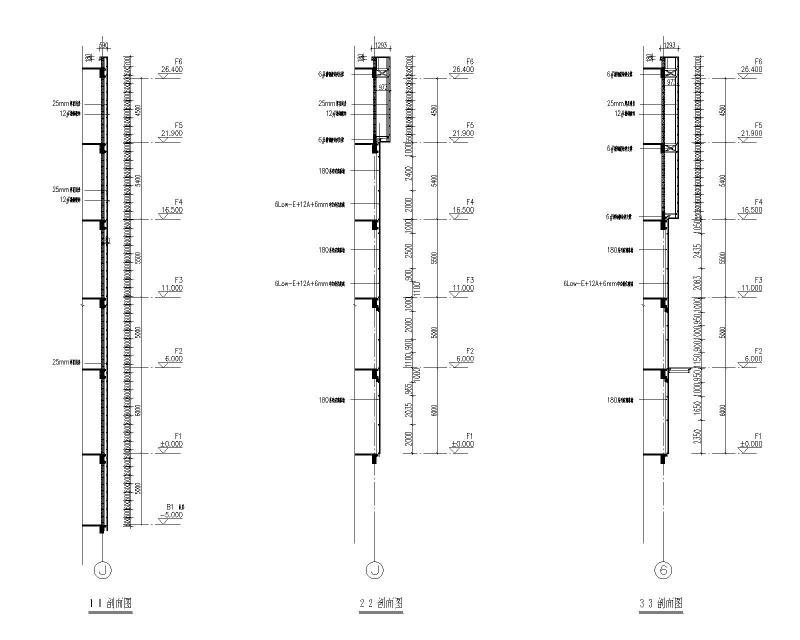

墙身大样图 -
雨棚结构侧视图
以上是部分截图，请下载附件后查看完整高清内容
