5层工厂厂房全套电气施工大样图
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢结构
- 建筑设计面积：10579.44平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：35张
- 设计年代：近代
- 负荷等级：二级
- 防雷等级：第三类
- 火灾保护分级：二级
- 项目所在地：河南
- 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
- 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统,其它
附件详情
- 1、电气设计说明
- 2、配电干线系统图
- 3、网络布线系统图
- 4、电话布线系统图
- 5、有线电视布线系统图
- 6、配电箱系统图
- 7、强、弱电井大样图
- 8、 照明平面图
- 9、电力平面图
- 10、消防平面图
- 11、基础接地平面图
- 12、屋顶 防雷平面图 。
附件详情
该附件是工厂厂房全套电气施工图纸，总共35张。
该项目结构类型为厂房钢结构，为筏板基础，地上五层。设计等级为二级，建筑结构安全等级为二级，防火等级二级，总建筑面积10579.44m.
电气设计内容包含：照明配电系统、有线电视系统、电话系统、网络布线系统、电气节能,消防火灾自动报警系统等

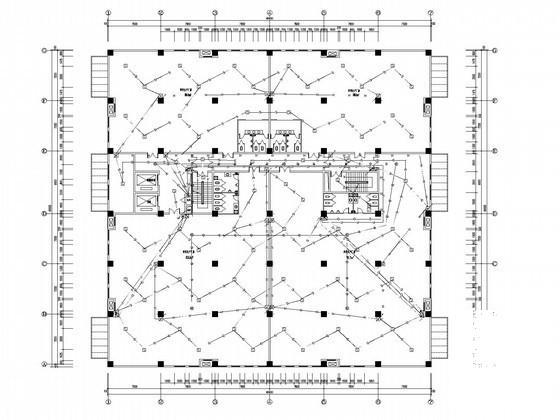

一层照明平面图

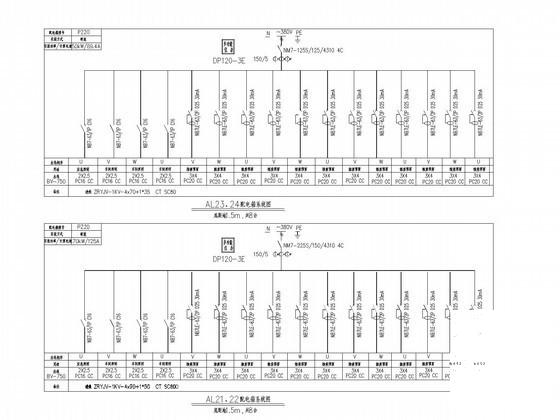

配电箱系统图

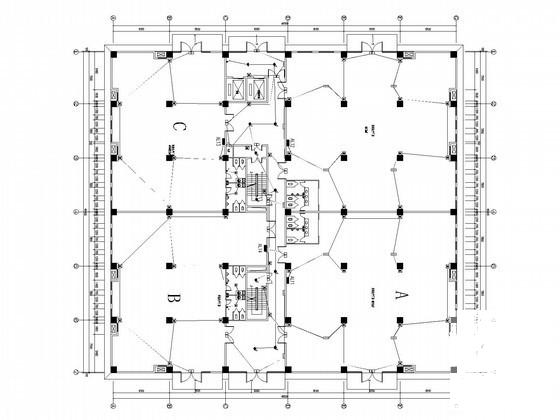

一层接地平面图

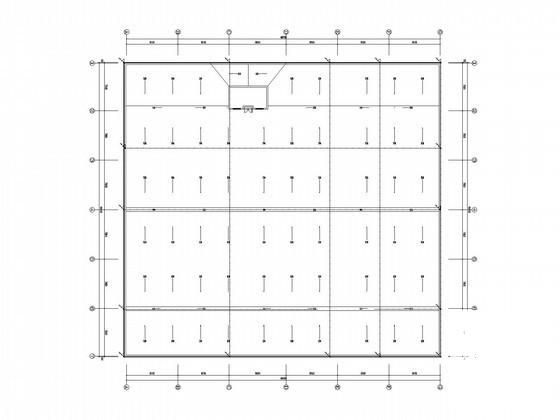

屋顶防雷平面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

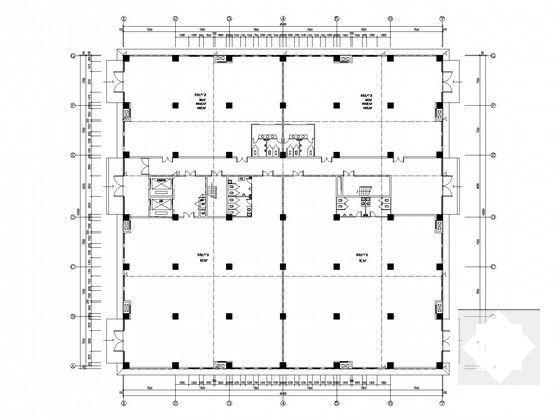

工厂厂房施工 - 1 -
工厂厂房施工 - 2 -
工厂厂房施工 - 3 -
工厂厂房施工 - 4 -
工厂厂房施工 - 5
以上是部分截图，请下载附件后查看完整高清内容
