教育建筑电气施工图

一、项目概要

该项目为上海市教学楼、学员楼项目，建筑参数见建筑说明部分。本项目中的弱电各设备机房设置位置如下：弱电安保及消防控制室心设于一层，内含火灾自动报警控制系统主机、公共广播系统主机、安全防范系统主机及楼宇设备控制系统主机。网络及通讯机房设置于三层，内设楼内通讯、网络交换主机及有线电视接入设备。地下室预留无线通信覆盖机房及弱电进户间。每层根据覆盖间距要求设置三处弱电间，学院楼顶层预留卫星接收机房，用于学院接收卫星电视信号。该项目按一级保护对象设置火灾报警系统，系统形式为集中报警方式。

二、施工图设计内容 (设计内容介绍详见弱电初步设计文本)

1。 火灾自动报警系统

2。公共兼消防广播系统

3。综合布线系统(内外网及政务网)

4。安保系统 (视频监视、门禁、入侵报警及巡更)

5。有线及卫星电视信号接收系统

6。楼宇设备自控系统

7。教学评估多媒体系统

8。公共信息显示及查询系统

9。智能停车管理系统

10。内部通信系统(无线对讲系统)

11。标准房智能控制系统

12。智能一卡通系统

三、设计附件详情 (详细介绍参见弱电初步设计文本并参照系统设计图)

1。火灾自动报警系统

火灾自动报警系统由火灾报警控制器、联动控制柜、烟感探测器、温感探测器、层复示屏及手动报警按钮等组成。系统将消防水系统的所有相关动作信号接入报警设备，报警设备可联动控制暖通通风设备、防排烟设备、电气非消防电源与应急电源，远程手动启动消防用泵。系统为二总线制，一般联动设备采用总线制控制，消防重要设备采用手动直线制控制。系统布线具采用由消防控制中心经主干桥架、弱电上升竖井至楼层，所有报警回路采用树干型布线。整个消防报警系统具消防告警（警铃与消防广播）、消防专用电话功能。

2。公共广播系统

公共广播系统由前端主机设备及末端扬声器组成,用于环境公共广播及消防紧急广播，系统在消防时可受火灾自动报警系统控制自动转换为消防紧急广播状态。系统传输采用有100伏定压方式。每层单独敷线，由消防控制中心直接配出。公共场所设置的广播用扬声器用于背景音响广播及消防紧急广播，会议室、教室、活动室内设置的公共广播扬声器带音量开关，消防时可强切至最大音量状态。

3。综合布线系统

综合布线系统由总配线架、层配线架、主干光缆、水平铜缆组成。本系统用于语音及数据通信，达到千兆网络带宽。本布线系统为全数字宽带网络，主干为全千兆多模光缆，水平为6类无屏蔽双铰线铜缆，系统采用星型网络构架，分二层网络布线，建筑的计算机机房放置网络总配线机柜，由此配出主干线缆至层设备间，再由层设备间配出水平线缆至终端用户;本项目根据建设方要求，设置三套独立网络，分别用于普通外网、内网及保密政务网。

4。安保系统 (电视监视、门禁、入侵报警及巡更)

安保系统主要由视频监控系统及入侵报警系统组成。系统采用有线传输。集成系统具多媒体电子地图功能。视频监控系统由高清晰、低照度彩色摄像机等组成,基本采用彩色制式。系统为模拟同轴电缆传输方式。入侵报警系统由手动紧急报警按钮及室内入侵报警探测器组成。系统采用总线编码传输。巡更系统为无线形式。

5。卫星及有线电视信号接收系统

有线电视信号接收系统由前端信号传输、接收设备、同轴电缆传输网络等组成。楼内的传输网络采用分支分配方式由弱电竖井引至各层。学员楼顶层设置卫星接收机房，用于后期的学院卫星电视信号的接入。

6。楼宇设备自控系统

楼内设楼宇设备自控系统设备1套，用于自动监测、自动控制楼内的各类给排水设备、暖通设备等。系统由操作工作站、现场控制器、各种传感器、电动阀门、专业控制软件等组成。系统分管理层网络，系统采用集散控制方。

7。教学评估多媒体系统

在教学楼设置本系统，将教学楼内的教室、讨论室、分组活动室、报告厅以及数字教学厅等区域内的现场教学音视频信号采用光纤或屏蔽双绞线等路由上传至三层集控中心，在机房内对所有场所内的教学音视频进行录像编辑，为后期的教学评估保存完整的资料。教学区域内配置高性能录像机及扩声系统，相关指标满足录像性能要求。具体由建设方另行委托专业设计。

8。公共信息显示及查询系统

在教学楼及学员楼的主入口内设置LED显示屏及数台计算机多媒体触摸屏查询系统，系统利用楼内综合布线实施.

9。智能停车管理系统

设车辆进出管理系统，具体为地下车库的出入口，出入口处设道闸控制器，感应器、读卡器及出票机、车辆停放数量显示等。

10。内部对讲系统

内部无线寻呼系统设有一路自动接口设备，任何分机可通过话机－交换机－接口设备－发射机－天线－接收机来呼叫接机，供建筑内管理人员使用。无线对讲信号有效覆盖区域为地下及地上建筑，以确保无线对讲系统通信之清晰、流畅。

11。标准房智能控制系统

学员楼住宿标准房及套间内设置床头控制器，实现灯控、空调控制、插卡取电等普通客房功能。

12。智能一卡通系统

对该项目内的各种功能的电子卡进行功能集成，具智能一卡通的功能，这些功能主要为建筑内的员工考勤、内部门禁控制、停车、餐饮区域的消费以及学员宿舍门禁授权等。控制系统可以对其授权使用限制级别，取消其消费使用功能，更改其编号等。本系统将在综合布线系统上通过配置相应的软硬件实施。

四、图纸展示

广播平面图

火灾报警及消防联动系统图

火灾报警平面图

火灾报警平面图2

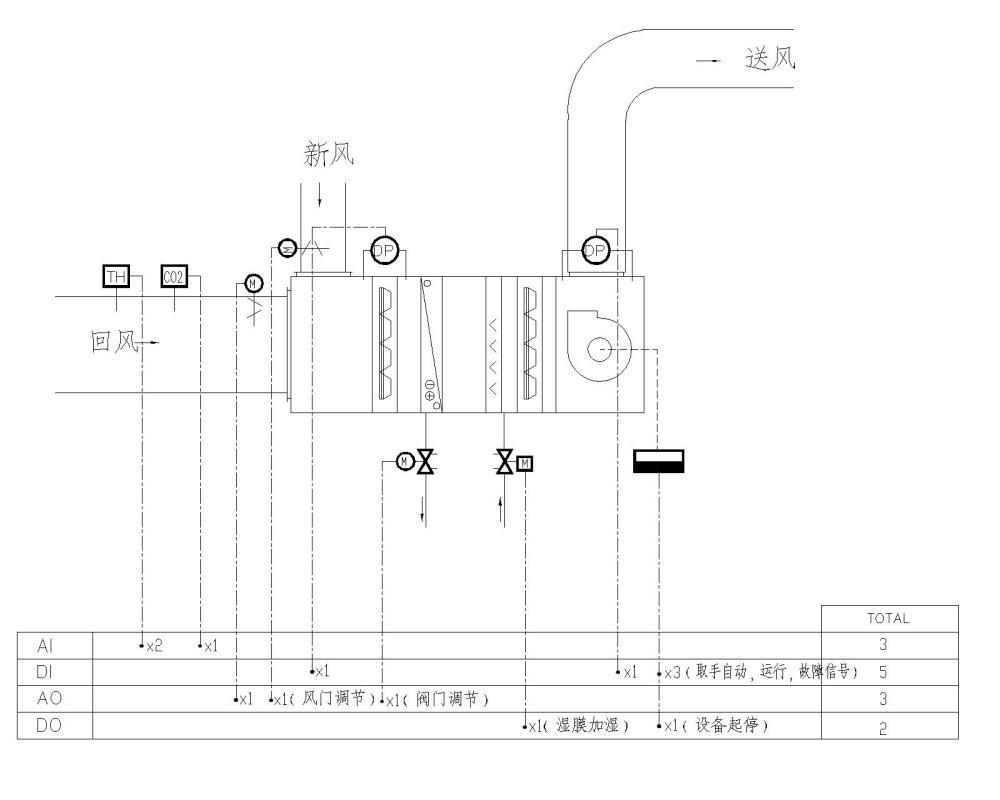

空调机组监控原理图

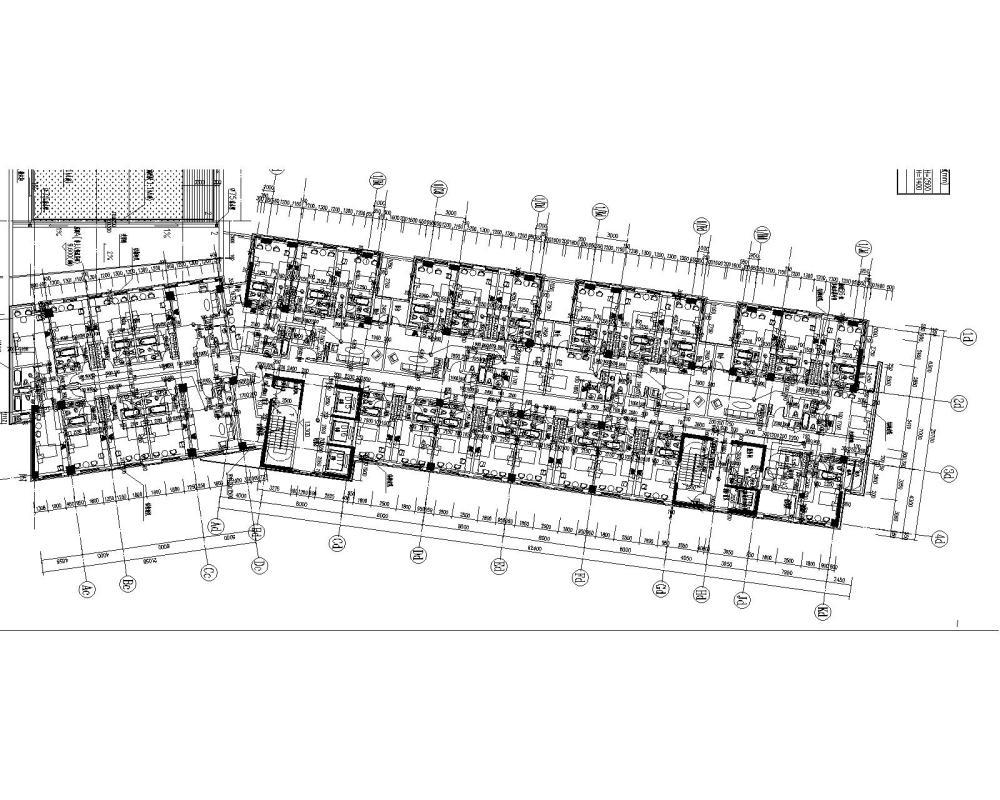

弱电平面图

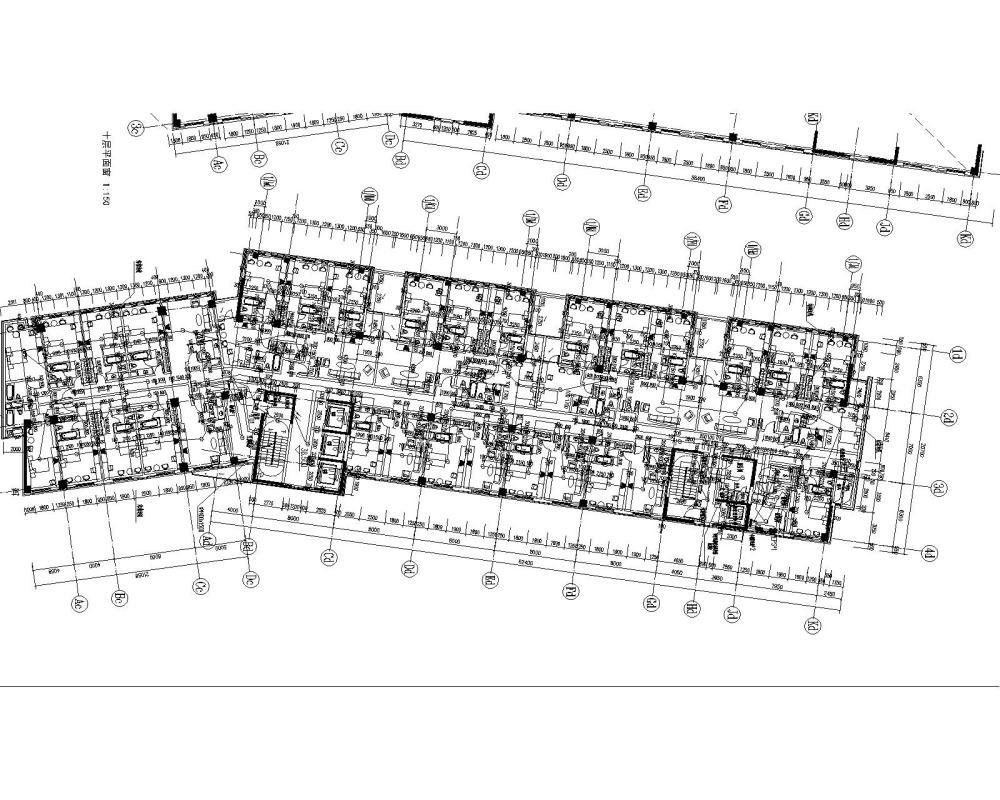

通讯安防等平面图
