高校供热工程锅炉房电气施工图纸46张

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 图纸设计深度：施工图
  • 参考图纸：46张
  • 设计年代：近代
  • 节点大样：线管,灯具,弱电设备,其它
  • 负荷等级：一级
  • 火灾保护分级：二级
  • 接地方式：TN-C-S
  • 项目所在地：辽宁
  • 强电设计：低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计： 火灾自动报警系统 ,建筑设备监控系统,通信系统,信息网络系统

附件详情

  • 仪表管路电缆连接图
  • 1、电气设计说明
  • 2、 配电箱系统 图
  • 3、消防自动报警系统图
  • 4、电话、网络系统图
  • 5、热力检测系统图
  • 6、风管道测点布置平面图
  • 7、水管道测点布置平面图
  • 8、电讯.消防报警说明及系统图
  • 9、锅炉检测系统图

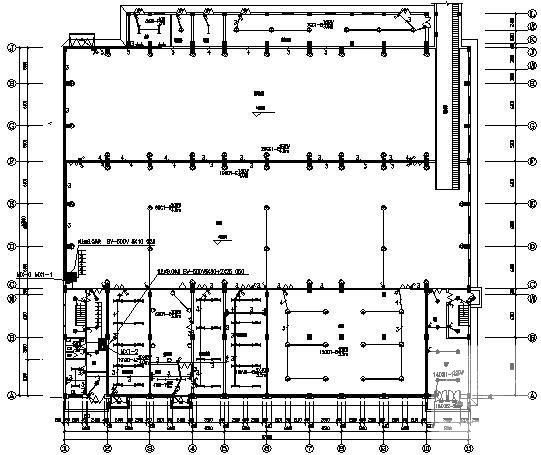

  • 10、 照明平面图
  • 11、电讯.消防报警平面图

附件详情

该附件是某高校供热工程锅炉房电气施工图纸，总共46张。电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、仪表管路电缆连接图设计、热力检测系统设计、风管道测点布置、水管道测点布置、电讯.消防报警说明及系统设计等。

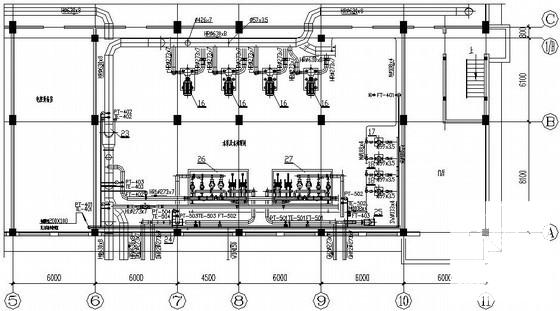

管道测点布置平面图

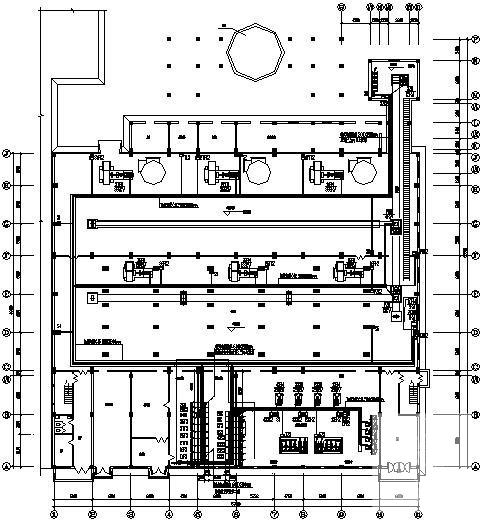

电力平面图

平台敷设时灯具安装图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 供热工程锅炉房 - 1
    供热工程锅炉房 - 1
  • 供热工程锅炉房 - 2
    供热工程锅炉房 - 2
  • 供热工程锅炉房 - 3
    供热工程锅炉房 - 3
  • 供热工程锅炉房 - 4
    供热工程锅炉房 - 4
以上是部分截图，请下载附件后查看完整高清内容
