5层双城广场300#住宅楼给排水施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 参考图纸：9张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统
- 供水方式：市政供水
- 排水体制：污废合流,雨污合流
附件详情
- 300#给排水施工图，阁楼顶层给排水平面图、阁楼底层给排水平面图、标准层给排水平面图、给排水平面图、排水系统图、热水系统图、给水系统图、给水，热水，排水设计总说明。
附件详情
该项目设计内容包括:室内给水,排水,热水管网设计。300#楼生活给水引自小区室外给水管网.300#楼生活给水流量为:住宅共 3.62L/S,排水系统采用合流制, 生活污水经化粪池处理后排入市政排水干线.给排水,热水管道穿过间墙,楼板时,应用防水砂浆将其周围空隙紧密填塞。当管道穿过卫生间,厨房楼板时加设钢套管并高出地面20毫米.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

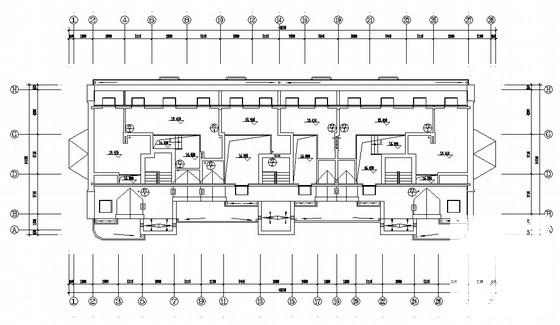

住宅楼给排水图纸 - 1 -

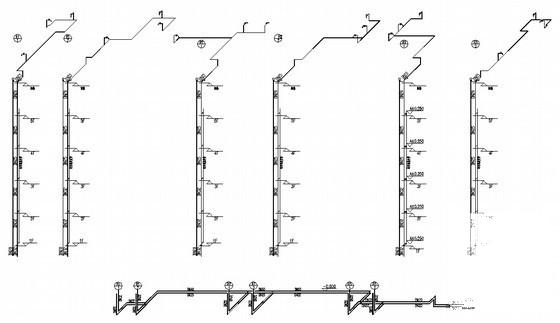

住宅楼给排水图纸 - 2 -

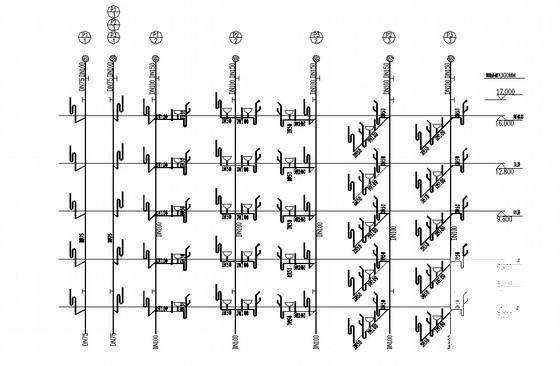

住宅楼给排水图纸 - 3 -
