7层电器广场给排水消防CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：55948平方米
建筑地上层数：7层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：40张
设计年代：近代
地下室用途：人防,车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统,机房排水
消防设计：室内消火栓系统,喷淋系统
供水设备：高位水箱,水池
供水方式：市政供水,变频供水
供水分区：两区
排水体制：雨污分流
排水技术：虹吸雨水（满管）
雨水重现期：30年
火灾危险等级：中危险级Ⅰ级
特殊系统：虹吸雨水
大样节点：水泵,泵房,卫生间
热水供应方式：集中热水供应
项目所在地：江苏

附件详情

给排水设计施工说明
地下二层消防平面图
地下一层给排水平面图
机房层给排水
消防平面图
生活泵房给排水大样图
消防水池泵房大样图
卫生间1、2给排水大样图
负二层隔油间给排水大样图
给水系统原理图
热给水系统原理图
消火栓系统原理图
自喷系统原理图
排水系统原理图
地下室集水坑排水系统原理图
雨水系统原理图
空调机房排水系统原理图
雨水虹吸系统原理图
主要设备材料表

附件详情

资料介绍：该项目为某电器有限公司开发的电器广场总占地面积7198.0平米，总建筑面积55948平米，其中地上建筑面积38625.60平米 ,地下建筑面积17322.80平米建筑高度38.55m地下二层,地上七层其中地下二层平时为小型汽车停车库及设备用房,战时为核六级,核五级人防,地下一层为小型汽车停车库,自行车库及设备用房地上一层为门厅及沿街商铺,二层~四层为商铺及商场,五层为餐饮,六层~七层夹层层为厨房,餐饮及电影院。

设计内容:该资料包括给水系统,排水系统,雨水系统,消火栓消防系统,自动喷淋消防系统和手提式灭火器配置，地下室设计详见人防院设计,图纸由人防院单独出图。

，图纸共40张。

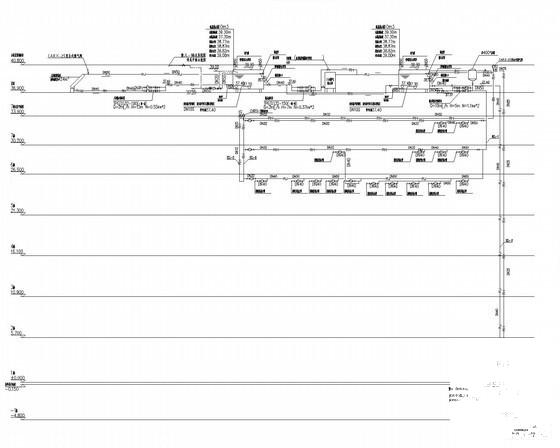

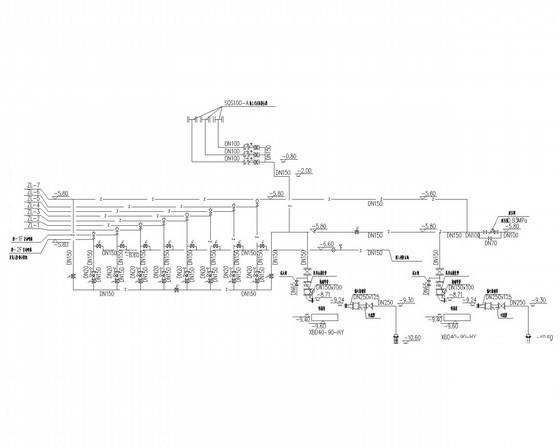

喷淋泵系统展开图

热水系统展开图

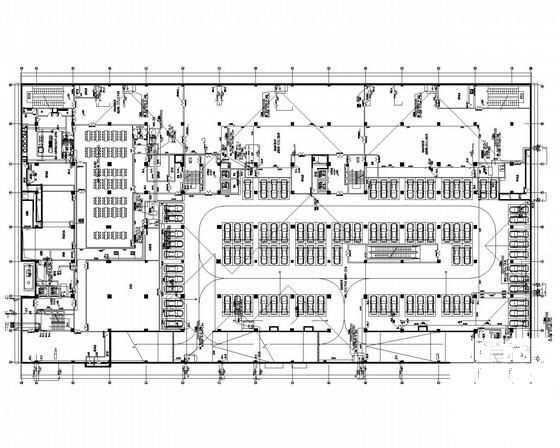

五层消防平面

消防栓系统原理图

消防水池泵房大样

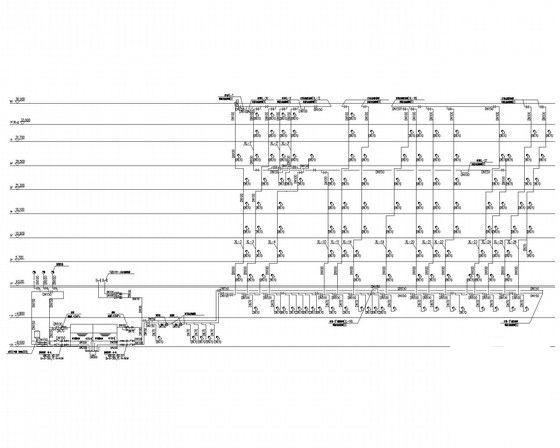

自喷系统原理图

生活泵房给排水大样图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
