6层学校10#公寓给排水施工图纸

附件详情

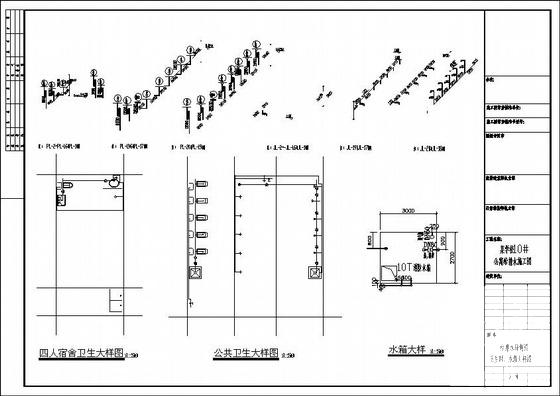

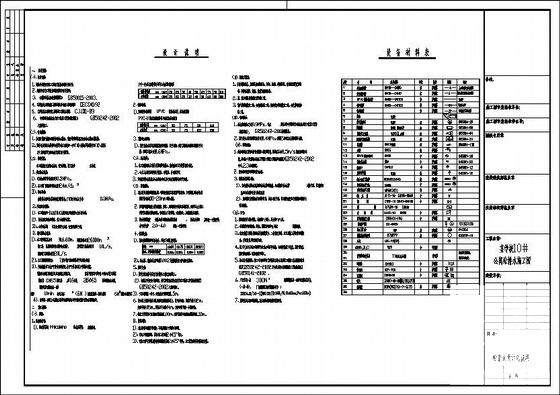

设计范围：1、该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。2、室外总水表井至城市给水管和该项目最后一个污（雨）水检查井至城市污（雨）水检查井之间的管道由市政有关部门负责设计。
管道系统：该项目设有生活给水系统、污水系统、消火栓给水系统。
1．生活给水系统：1)．市政给水管网供水压力为0.3MPa。 2)．该项目厂房最高日用水量为24m/d^3；3)．给水系统：教学楼生活给水采用市政直接供水,厂区室外给水压力为0.3MPa.
2．生活污水系统：1)．该项目室内+0.000以上污水重力自流排入室外污水管，2)．污水经化粪池处理后，排入市政污水管。3)．公共卫生间不设专用通气立管，仅设伸顶通气管。
3．消火栓给水系统：1)．该项目建筑高度约为16.60m，建筑体积约为26000m^3。按三类民用建筑进行消防给水设计。室外消火栓用水量为10L/s,室内消火栓用水量为20L/s。2)．该项目为两路供水。3)．室内消防地下水平干管成环网布置,水平干管与竖向立管构成环状。 4)．室外设一套地上式消防水泵结合器的供水管与室内消火栓给水管网相连。
