8层12800平米便民服务中心风冷热泵空调设计施工图纸
- 设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：12800平方米
- 地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：18张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源,机房
- 冷热源：空气源热泵
- 空调系统：全空气系统,空气-水系统
- 水系统：双管制,异程式
- 项目所在地：江苏
附件详情
- 设计施工说明
- 主要设备及材料表
- 图例
- 空调通风平面图
- 屋顶平面图
- 空调机房详图
- 空调冷热水系统流程图
- 防排烟系统图
附件详情
稿件为江苏省某便民服务中心空调通风设计施工图纸；由国内大院设计；工程总建筑面积12800平米，建筑地上共8层，高32.4米。
设计范围：该建筑的空调、通风、防排烟系统设计。冷热源选用2台制冷量900kw的风冷螺杆式热泵机组……
，图纸共18张。

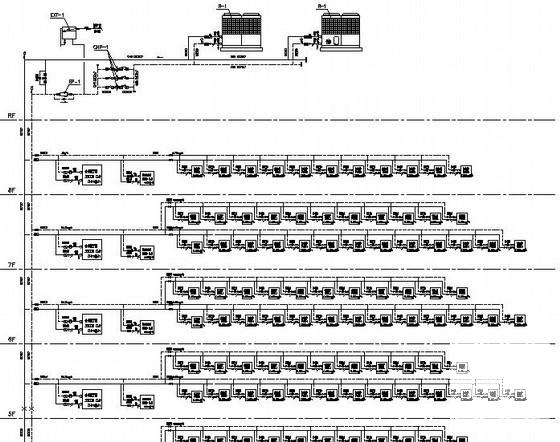

空调冷热水系统流程图

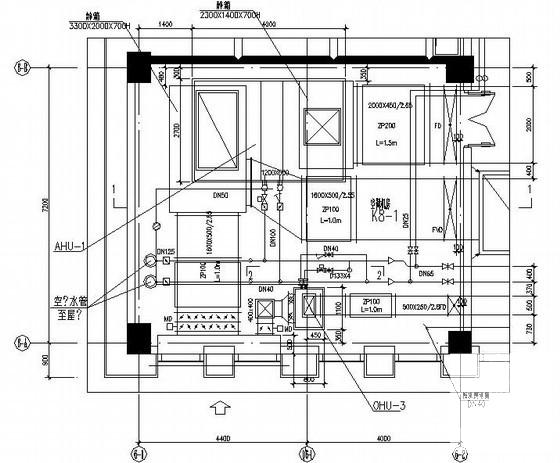

机房详图

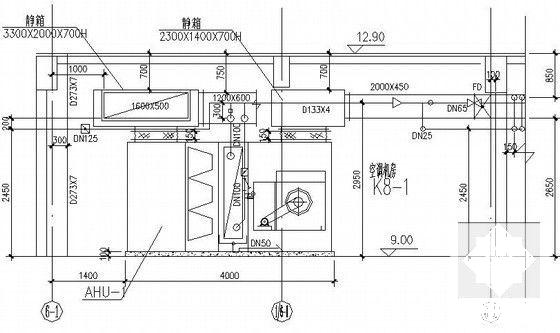

机房剖面

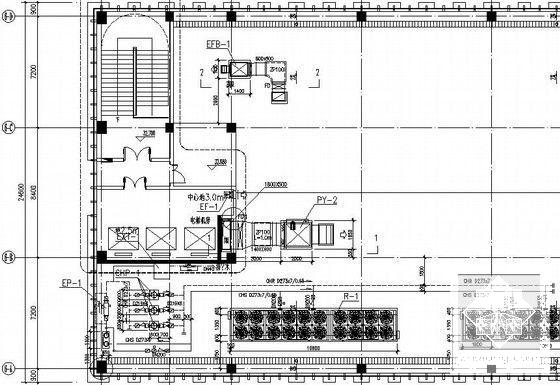

屋面空调平面

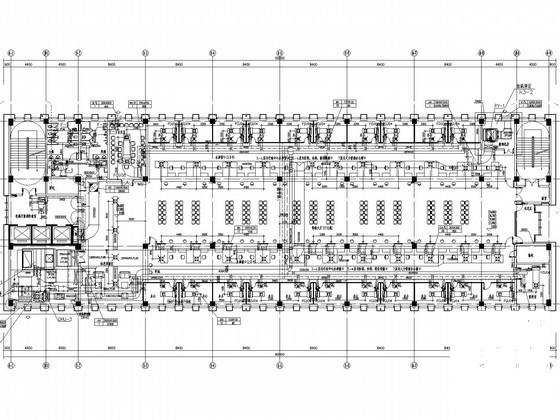

大厅空调平面
机房详图2
空调平面大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
便民服务中心设计 - 1 -
便民服务中心设计 - 2 -
便民服务中心设计 - 3 -
便民服务中心设计 - 4 -
便民服务中心设计 - 5 -
便民服务中心设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
