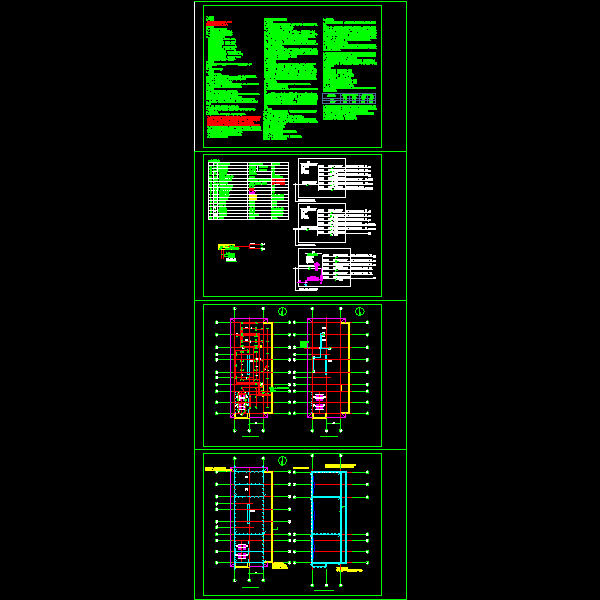

单层便民服务中心电气CAD施工图纸

一、设计依据

1、项目概要

该项目为***委会便民服务中心。建筑高度详建施,建筑面积为210.74m。

2、设计依据

1)、相关专业提供的工程设计资料。

2)、各市政主管部门对初步设计的审批意见。

3)、建设单位提供的设计任务书及设计要求。

4)、国家现行主要标准及法规:

二、设计范围

1、该项目设计包括以下电气系统:220/380V配电系统、建筑物防雷、接地

通信系统、

三、220/380V配电系统

1、负荷等级

用电负荷均为三级负荷。

2、供电电源:该项目从附近配电室引来220/380V电源,供给本建筑的动力负荷及

照明负荷用电。该资料只包括照明、其他动力部分待工艺另行设计。

3、供电方式:该项目采用放射式供电方式。

4、照明配电:电源进线处设置剩余电流动作保护器(SPD)。照明、插座均由不同的支路

供电;除壁挂空调插座外,所有插座回路均设剩余电流保护器。

四、设备安装

1、PZ30配电箱底边距地1.8米,其它见系统图说明。

2、除注明外,开关、插座分别距地1.4m、0.3m暗装。卫生间内开关、插座选用防潮、防溅型面板;

弱电终端与相应位置电源插座距离不小于150mm。

3、灯具重量大于3kg时需预埋安装螺栓,其它重型设备严禁装在吊顶工程的龙骨上。

4、为防直接电击,任何场所都不得有裸露带电体,所用遮护物或外罩其防护等级不应低于IP2X。

5、水、空调、通风等专业的设备位置以各专业图纸为准。

6、所有电气产品应符合国家有关标准,凡属于强制性认证的产品应取得国家认证标志。
