医疗便民服务大厅框架结构设计方案CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.5kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

结构设计总说明、柱与承台定位及配筋图、承台大样图、柱定位及配筋图、楼面梁配筋图、屋面梁配筋图、屋面构架梁配筋图、楼面板布置图、楼梯结构详图、电梯结构详图共19张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

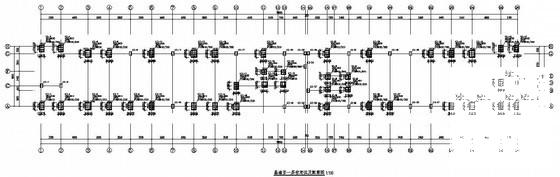

  • 医疗便民服务大厅框架结构设计方案CAD图纸 - 1
    第 1 张图

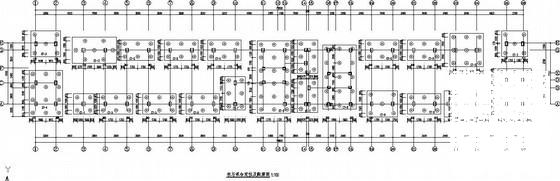

  • 医疗便民服务大厅框架结构设计方案CAD图纸 - 2
    第 2 张图

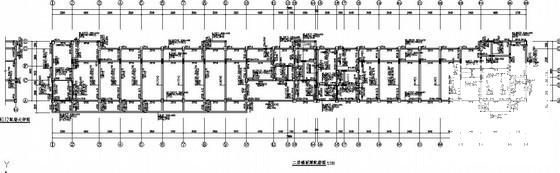

  • 医疗便民服务大厅框架结构设计方案CAD图纸 - 3
    第 3 张图

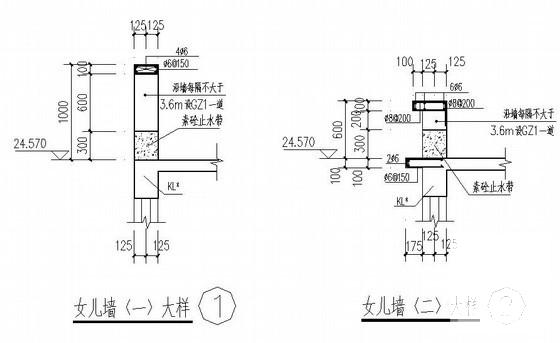

  • 医疗便民服务大厅框架结构设计方案CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
