医疗气体站项目电气施工图纸

搜索更多资源
  • 建筑类别：医疗
  • 建筑设计面积：217平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 负荷等级：一级,三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：河北
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

概况：
该项目为河北某医院医疗气体站项目。工程总面积217m ,地上一层，建筑高度5.00m，室内外高差0.15m。抗震设防烈度八度。

设计范围：
供配电系统；动力及照明系统；防雷与接地；消防弱电系统。

部分图纸摘录：

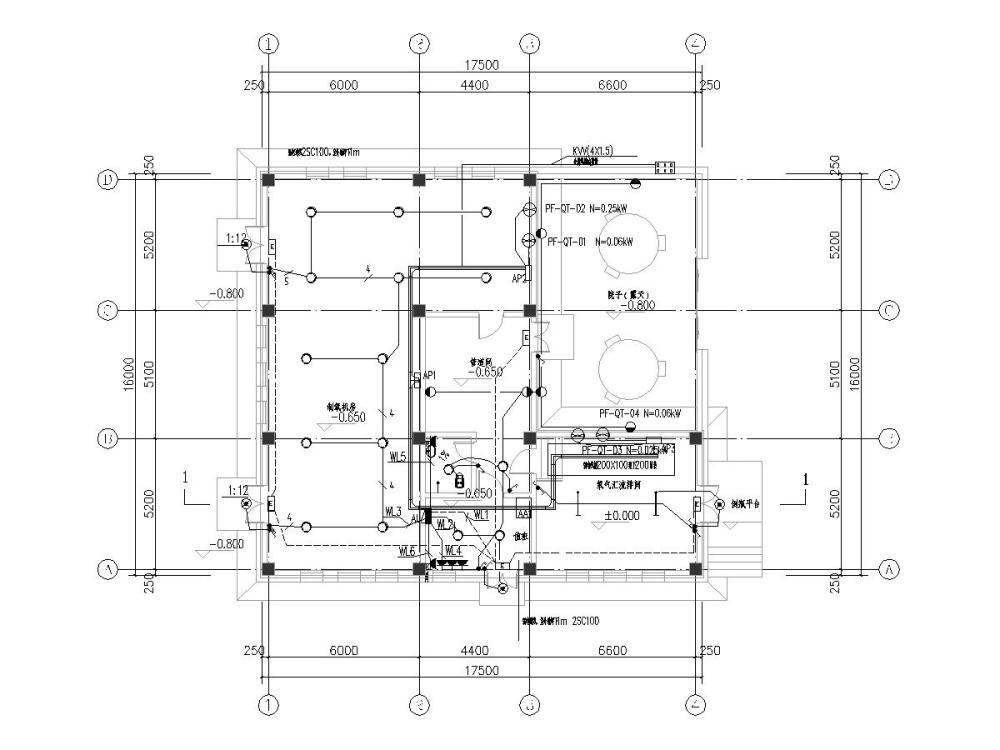

照明平面图

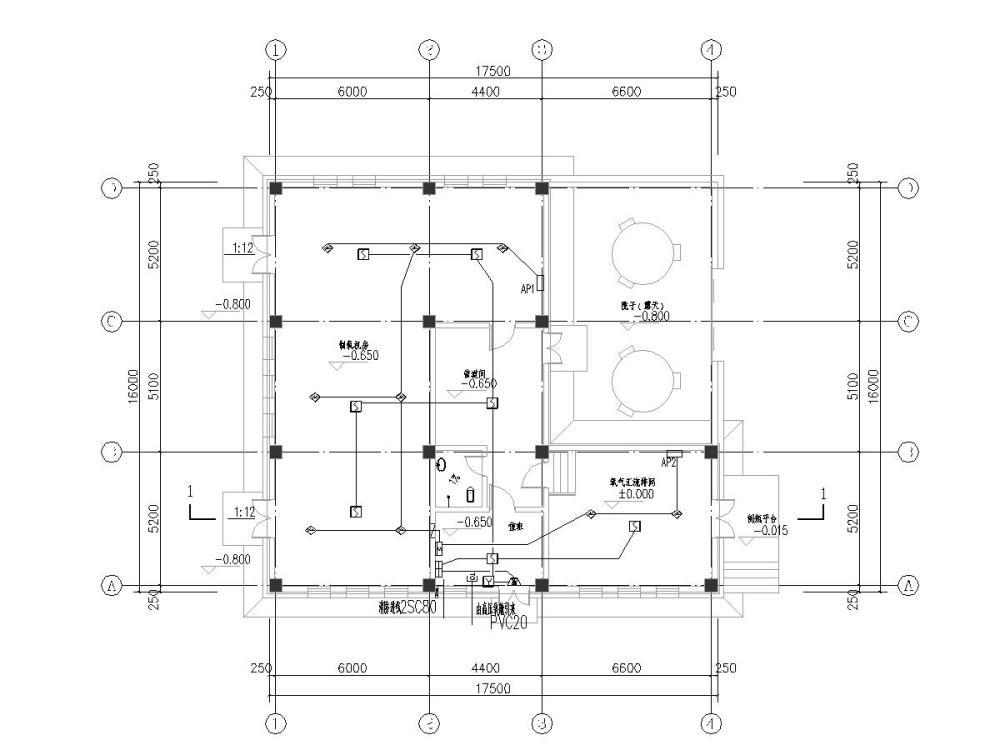

弱电消防平面图

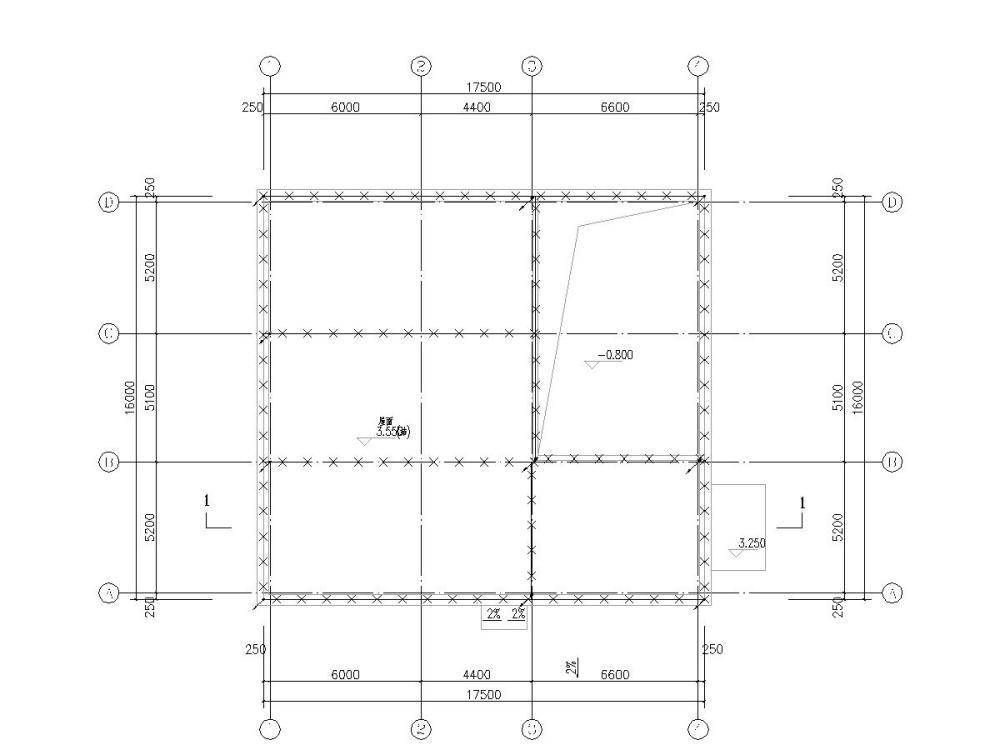

防雷平面图

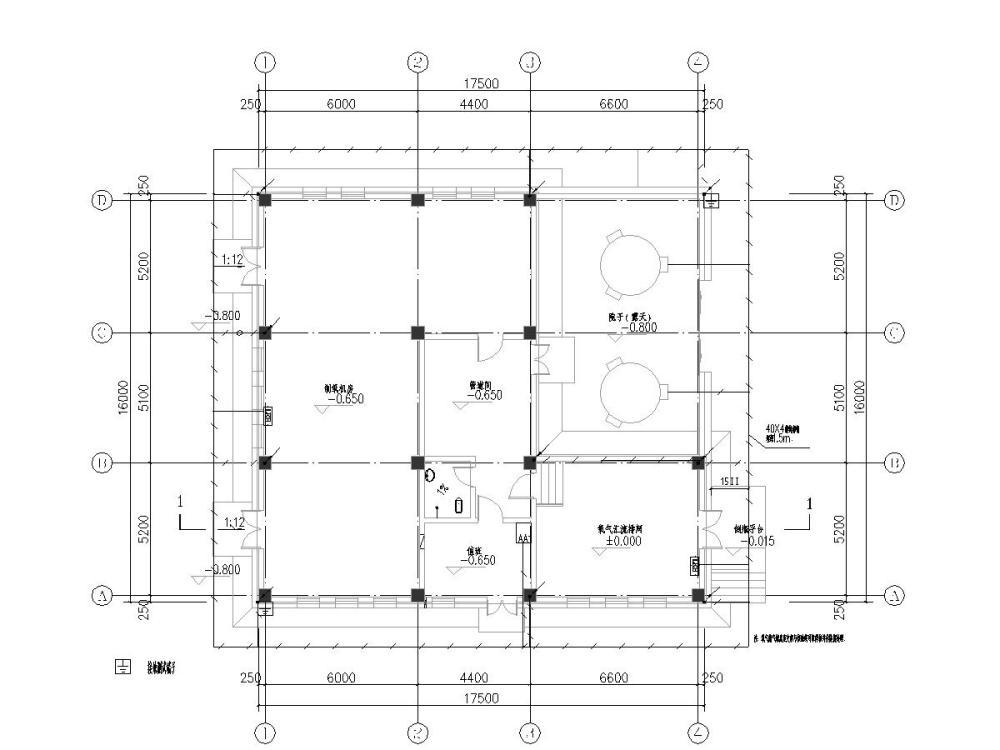

接地平面图

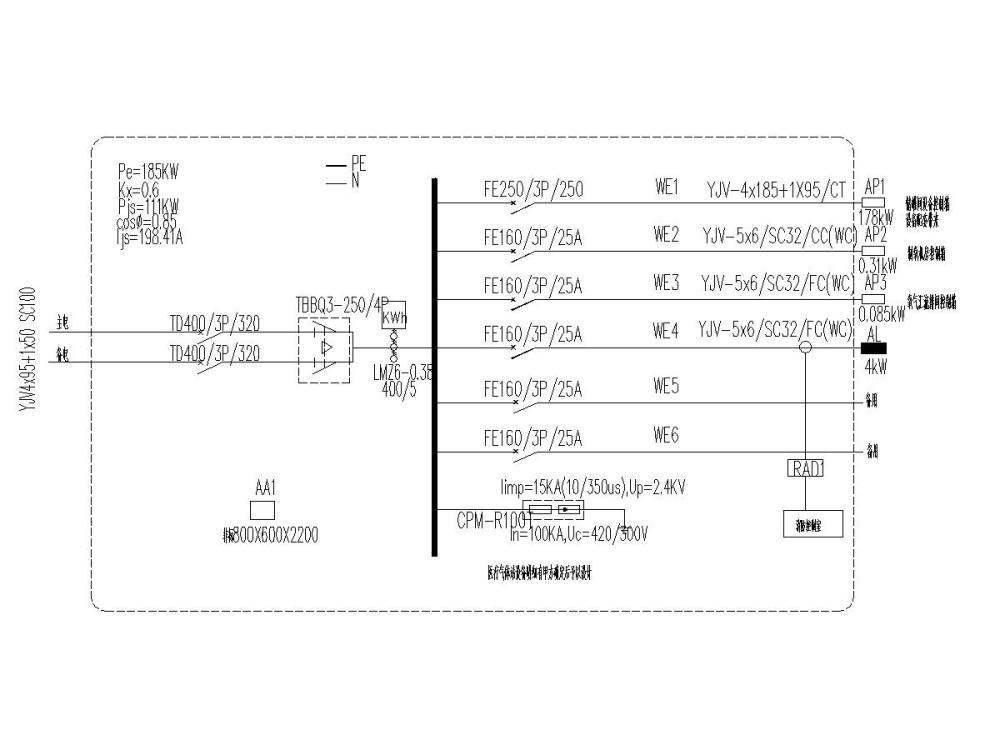

配电箱系统图
消防系统图
气体浓度检测系统
室外控制开关原理图
