52232平米8层医院病房楼医疗气体系统及热力系统施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:52232平方米
  • 地上层数:8层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 设计内容:空调,洁净,动力
  • 冷热源:市政热网
  • 空调系统:制冷剂系统
  • 洁净等级:十万级
  • 项目所在地:山西

附件详情

一、设计范围:

该资料包括病房楼的热力系统、医疗气体系统及大楼内相关气体站房的设计。

二、设计内容:

1)医疗气体系统设计
①氧气系统 ②负压吸引系统 ③压缩空气系统 ④CO2系统 ⑤牙科气体系统

2)热力系统设计
①供给门诊医技病房楼的空调加湿、洗衣房、中心供应使用;
②病房综合楼用蒸汽由本院锅炉房供应,由锅炉房来蒸汽通过院区管网输送到本楼地下一层热力入口间。

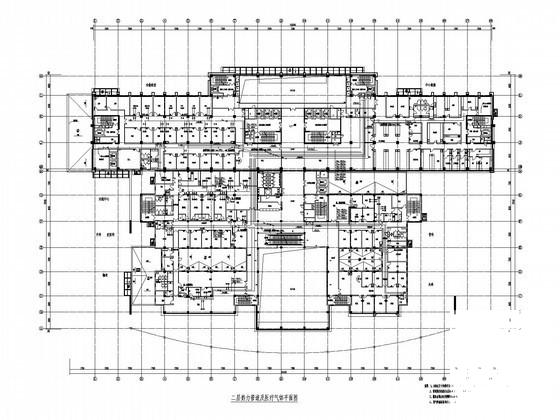

二层热力管道及医疗气体平面图

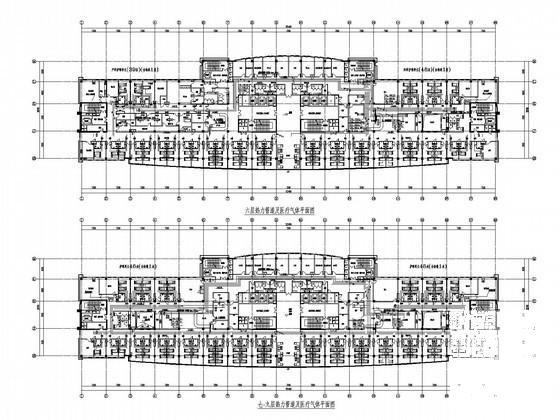

六-九层热力管道及医疗气体平面图

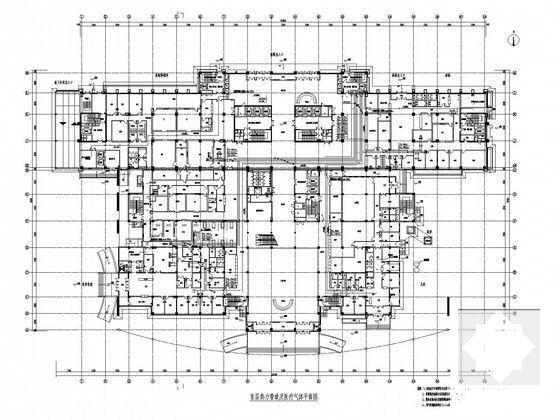

首层热力管道及医疗气体平面图

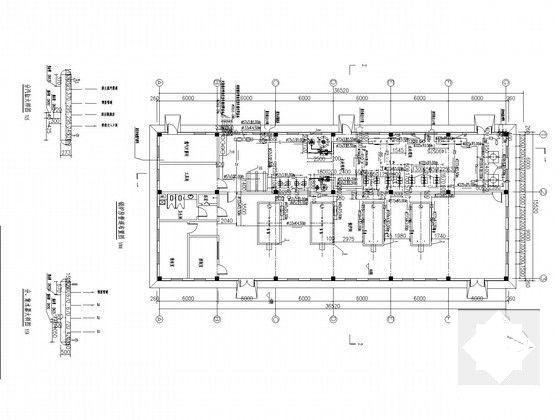

锅炉房管道布置图

锅炉房系统图

液氧站设备及管道平面图

十层、机房热力管道及医疗气体平面图
