医疗产业给排水施工图纸平面图

搜索更多资源
  • 建筑类别：医疗
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
  • 排水体制：污废合流,雨污分流
  • 排水技术：重力排水
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：40
  • 项目所在地：贵州
项目概况：该项目为 贵州省医疗产业 给排水施工图 ，总建筑面积97334.5平方米，为二期康复医疗产业中心部分。微创、眼科综合楼8层，建筑高度：33.5m，学术交流中心7层，建筑高度34.05米，产后康复中心9层，建筑高度41.85米，报告厅1层，建筑高度7.6米，地下室2层。
设计范围：该资料范围包括红线以的生活给水、生活热水、生活污水、废水、消防等系统。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

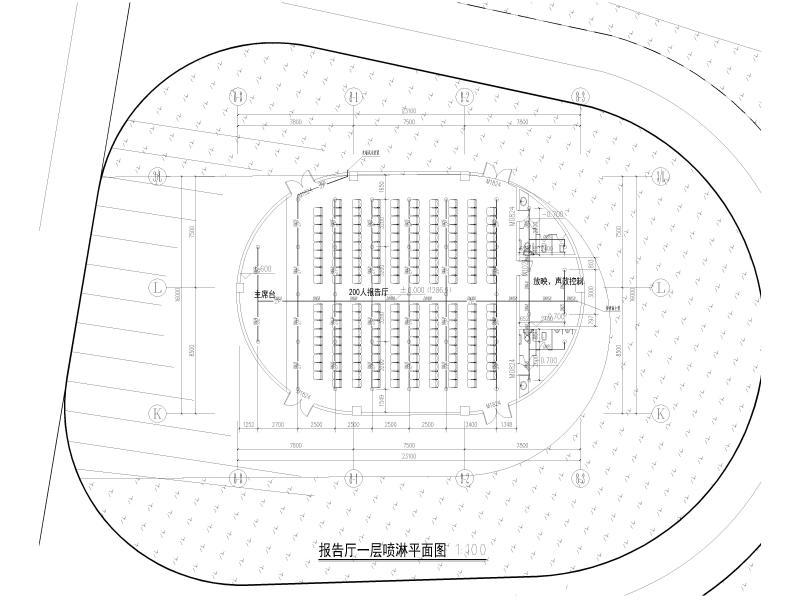

  • 报告厅一层喷淋平面图
    报告厅一层喷淋平面图

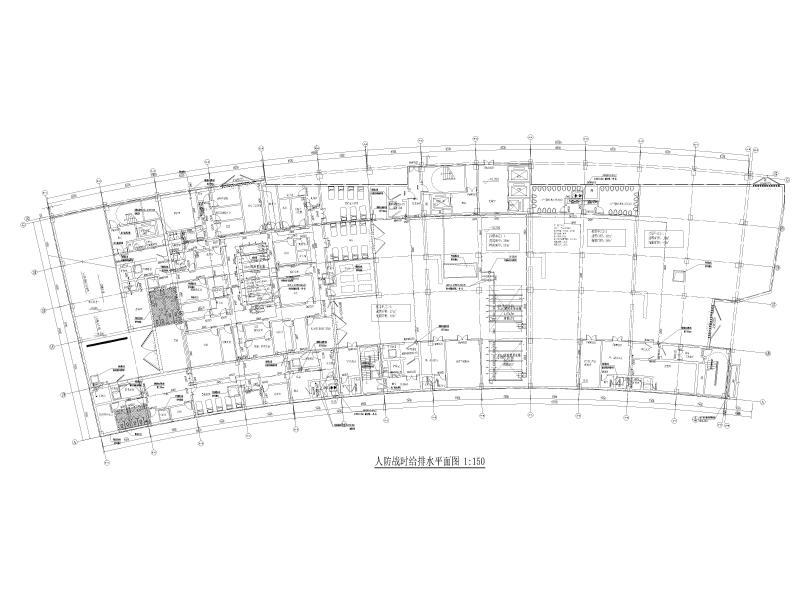

  • 人防战时给排水平面图
    人防战时给排水平面图

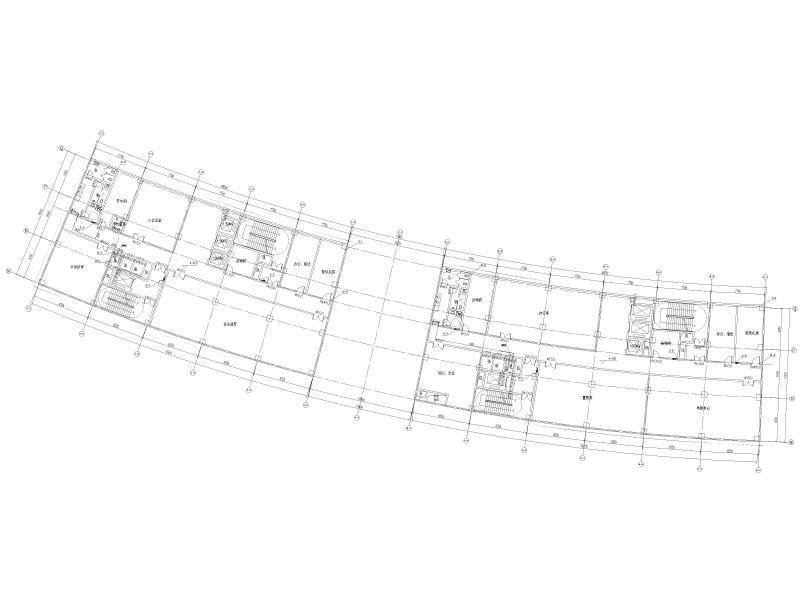

  • 微创、眼科综合楼二层给排水平面图
    微创、眼科综合楼二层给排水平面图

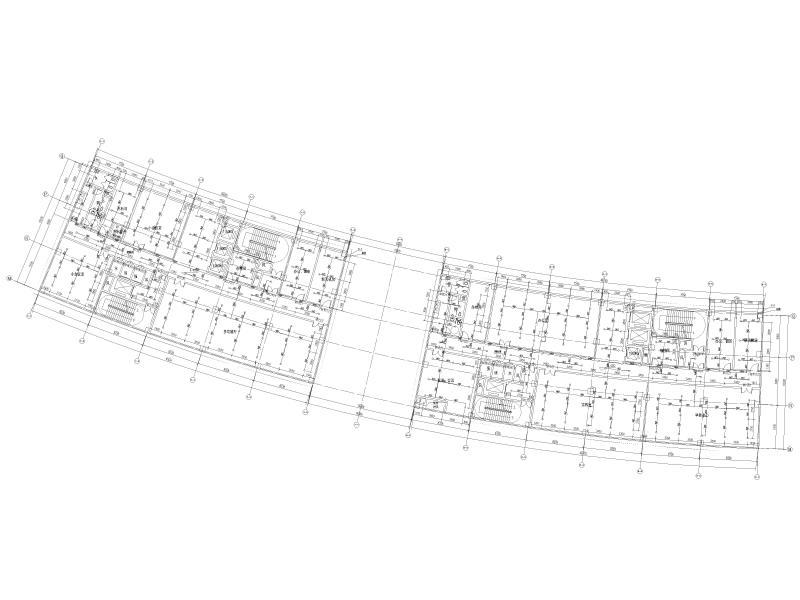

  • 学术交流中心、产后康复中心二层给排水平面图
    学术交流中心、产后康复中心二层给排水平面图
  • 学术交流中心、产后康复中心二层喷淋平面图
    学术交流中心、产后康复中心二层喷淋平面图
以上是部分截图，请下载附件后查看完整高清内容
