2层路桥收费服务中心电气施工图纸

搜索更多资源
  • 建筑类别：交通建筑
  • 建筑高度类型：多层建筑
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 参考图纸：15张
  • 负荷等级：一级
  • 接地方式：TN-S
  • 强电 设计：低压配电,电气照明
  • 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、资料目录
  • 二、 电气设计 说明
  • 三、 配电箱系统 图
  • 四、插座布置图
  • 五、空调配电布置图
  • 六、照明布置图
  • 七、弱电布置图

附件详情

本稿件是某路桥收费服务中心电气图纸，本次电气设计是在装设计的基础上,进行开关、插座、及管线的设计。弱电部分只设计了点位布置。电气设计主要包含配电设计、照明插座、弱电系统。

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

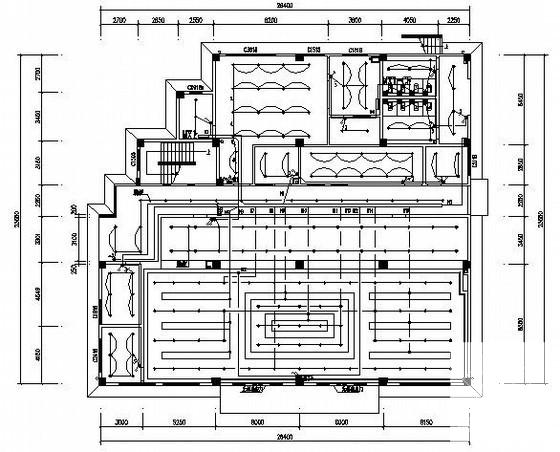

  • 服务中心施工图 - 1
    服务中心施工图 - 1

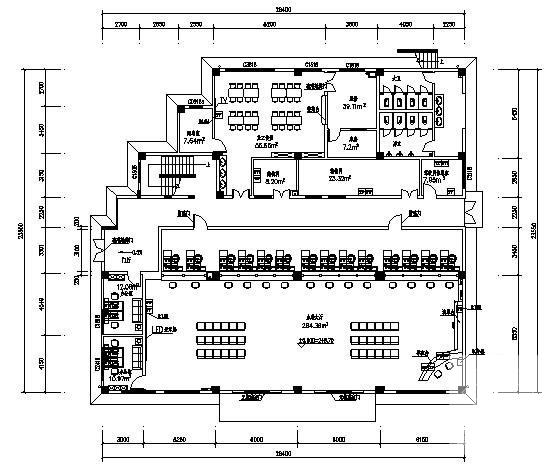

  • 服务中心施工图 - 2
    服务中心施工图 - 2

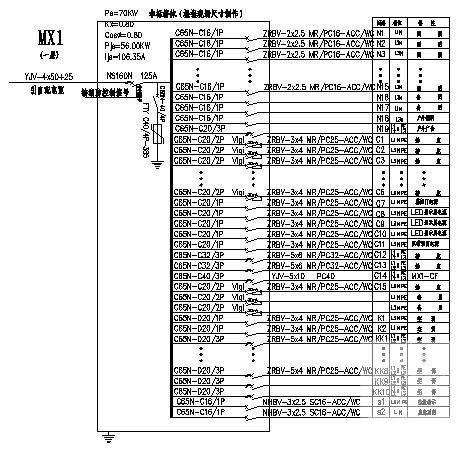

  • 服务中心施工图 - 3
    服务中心施工图 - 3

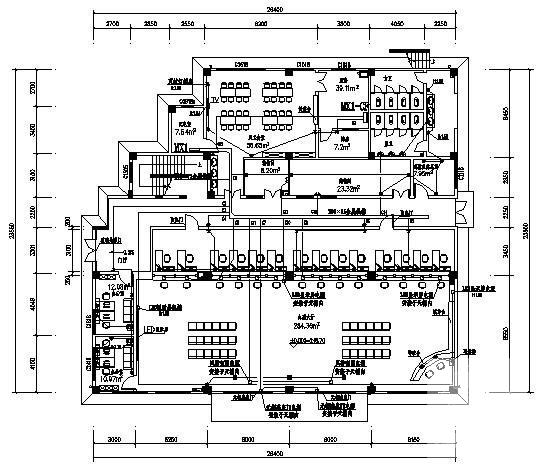

  • 服务中心施工图 - 4
    服务中心施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
