4990平米4层小型实验楼通风设计施工图纸
- 设计说明：有
- 建筑类别：科研
- 建筑高度类型：多层建筑
- 建筑设计面积：4990平方米
- 地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 设计内容：通风
- 项目所在地：上海
附件详情
- 资料目录
- 暖通空调设计图例
- 设计与施工总说明
- 地面通风平面图
- 剖面图
附件详情
该建筑位于上海，总建筑面积4990平方米，建筑占地面积1270平米，建筑层数4层，建筑高度约18米。设计内容：卫生间机械通各层卫生间等均设有各自独立的机械排风系统，并以自然进风方式补风;实验室机械通风系统设计：实验楼根据具体情况设计了不同的排风方式。化学抽风实验室的地面下设有排风管沟......
，图纸共9张。
通风设计图纸
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

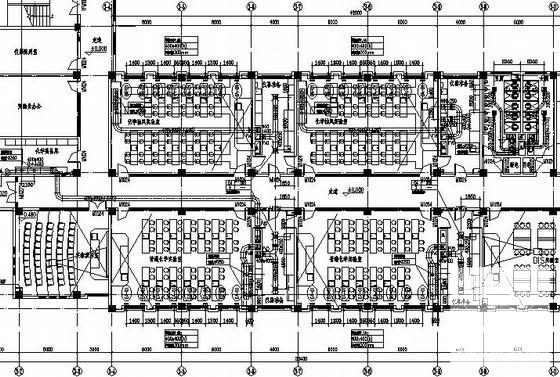

实验楼通风 - 1 -

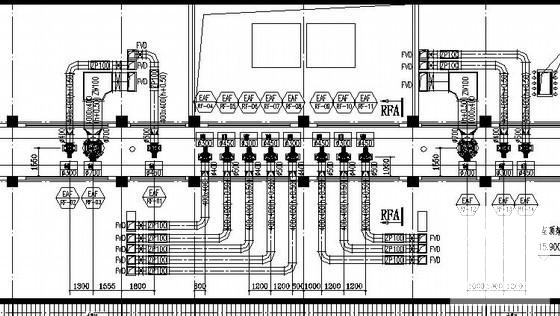

实验楼通风 - 2 -
实验楼通风 - 3 -
实验楼通风 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-24
- 评论次数：0
- 浏览次数：0
- 文件大小：0.85 MB
- 收藏次数：0
-
文件名称：
附件-995857865657570575598.rar
实验楼通风下载
