公路建设工程路基路面施工图纸标准横断面图

设计说明 ：

一、路基设计原则、路基横断面布置及超高、加宽方式

二、路基设计

三、路基压实标准与压实度及填料强度

四、路基支挡、加固及防护工程

五、路基排水、路面排水系统

六、取土、弃土、环保及节约用地措施

七、路面结构设计

八、施工注意事项

九、路基施工注意事项

附件详情：路基：全宽10m（2×3.5m+2×0.75m +2×0.75m），其中行车道宽2×3.5m,硬路肩2×0.75m，土路肩2×0.75m。

一般路段行车道、硬路肩设2%横坡，土路肩设3%横坡。

路基设计标高为道路中心线的高程。高程系统采用1956黄海高程系统，路基设计洪水频率为1/50。

路堤坡脚，挖方边坡坡顶或截水沟外缘1.0m为公路用地界线，设置护脚墙的以护脚墙边缘为公路用地界。

图纸内容包括：路基设计表、横断面图、低填浅挖路基处理设计图、路基一般设计图、路基路面排水工程设计图、路面结构图、桥头路基处理设计图等。附表：桥头路基处理工程数量、土方计算表、每公里土石方数量表、方量运量统计表、取土弃土场表修编等。

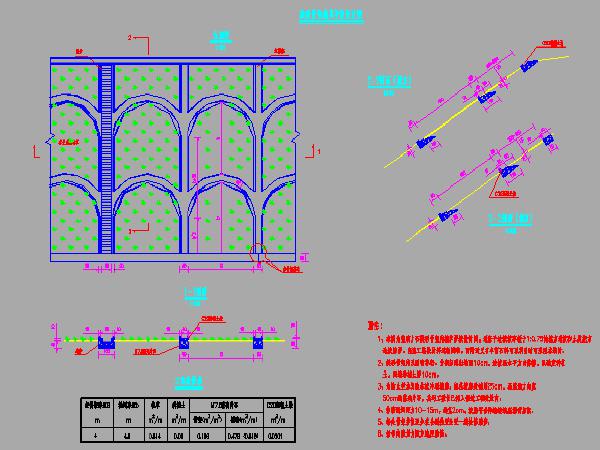

路基支挡、防护工程设计图

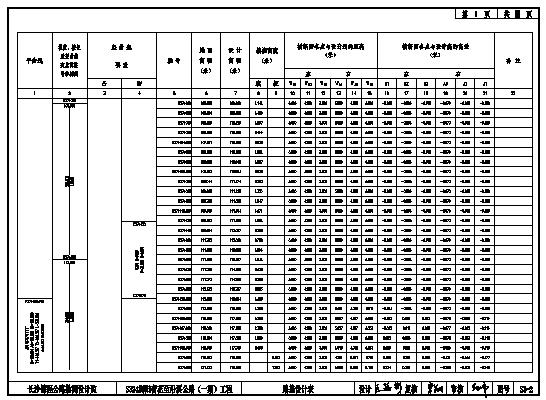

路基设计表

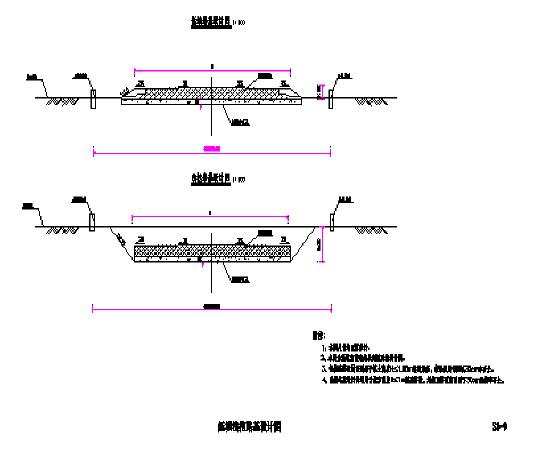

低填浅挖路基设计图

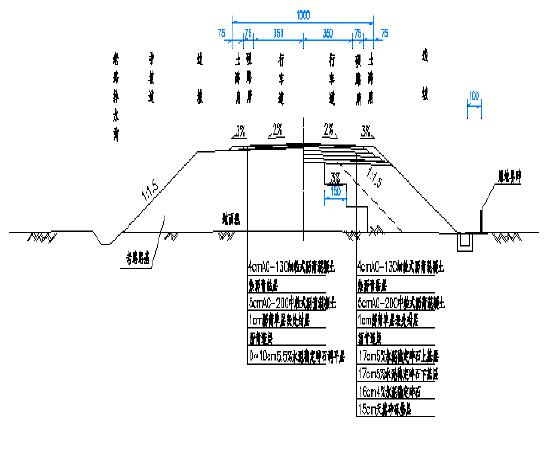

4路基标准横断面图
