高速公路路基路面排水工程设计CAD图纸全套25张

附件详情

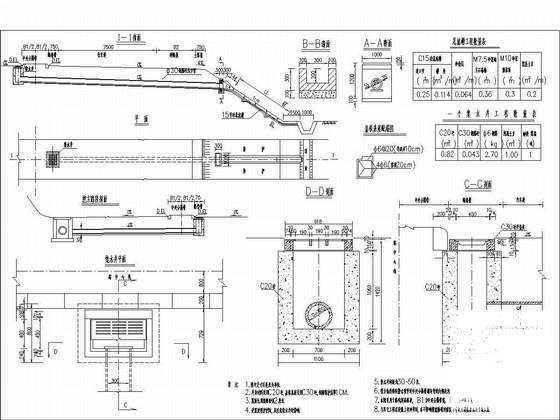

路面排水急流槽（适用于填方路段凹曲线底部,急流槽槽底及侧壁须形成糙面）

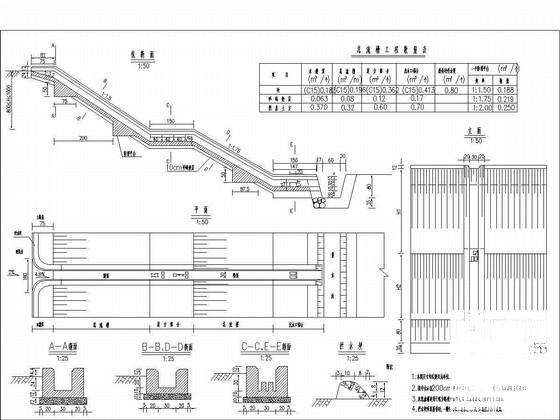

边沟急流槽
中央分隔带排水
边沟、急流槽、排水沟连接（适用于挖方路段与填方路段交界处设置的边沟、急流槽、排水沟连接处）
超高路段排水11
路堑排水
路基排水系统
圆管暗边沟2（适用于挖方坡长＜300米，边坡高度H＜24米且碎落台宽度为250的路段及挖方坡长＜300米，边坡高度H＜24米的路段）
盖板暗边沟（适用于挖方坡长＜400米，边坡高度H＜24米的路段且片石丰富路段）
排水沟、平台沟、截水沟
桥头防护急流槽

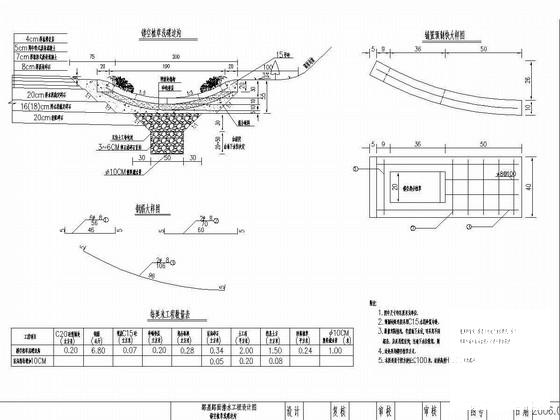

镂空植草浅碟边沟（适用于挖方坡长≤100米，边坡高度H≤20米的路段）
路堑平台沟与边沟排水连接（适用于挖方路段）

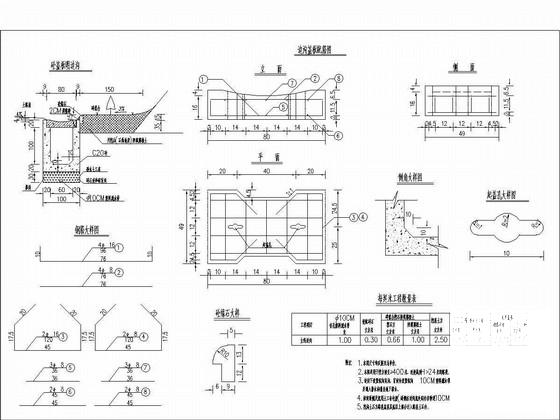

盖板明边沟（适用于挖方坡长≥400米，边坡高度H＞24米的路段）
……共计25张CAD，
