高速公路路基排水工程设计CAD图纸

公路等级:高速公路 设计速度:80km/h   整体式路基宽:24.5m 车道数:双向四车道   其中,中央分隔带宽2.0m,其两侧路缘带各宽0.5m,每侧行车道宽2×3.75m,两侧硬路肩各宽2.5m(含0.5m路缘带),两侧土路肩各宽0.75m。一般路段行车道、路缘带及硬路肩设2%横坡,土路肩设4%横坡。分离式路基宽12.25m,单向双车道,行车道宽2×3.75m,左侧硬路肩宽0.75m(含路缘带宽0.5m),右侧硬路肩宽2.5m(含路缘带宽0.5m),两侧土路肩各宽0.75m。一般路段行车道、路缘带及硬路肩设2%横坡,土路肩设4%横。      注:   1、本图尺寸均以cm计,比例1:50。   2、A型路堑边沟适用于互通匝道一般挖方地段;B型路堑边沟适用于主线及枢纽互通匝道一般挖方地段;C型路堑边沟适用于设单根^110HDPE双壁波纹横向排水管、边沟需加深的一般挖方路段;D型路堑边沟适用于设两根^110HDPE双壁波纹横向排水管的超高挖方路段;E、F型路堑边沟适用于地下水较丰富的挖方路段。G形边沟用于土质或软质岩段汇水面积不大的主线及互通匝道路堑边沟。A型路堤边沟适用于一般需设路堤边沟的路段;B型适用于填方途径水田段落的路堤边沟。顶截水沟用于收集挖方边坡坡顶汇流,并通过急流槽与其他排水设施相接,若坡顶为负坡时,可不设。急流槽底应做成粗糙表面以利消力。防滑台每2~3米高设一个。急流槽适用于三维土工网填方路段.为防基底滑动,跌水底面每2~3米设置凸榫。纵向涵一般设置在通道进出口的纵向路基边沟内,与边沟的轴线一致。纵向箱型排水沟两端与隧道内缝隙式路面排水沟衔接。   3、边沟浆砌部分的内沟壁采取1cm厚的砂浆抹面处理。   ……   纵向排水涵设计图   路堑跌水设计图   填挖交界急流槽设计图   路堤急流槽设计图   排水沟、截水沟设计图   路堤边沟设计图   路堑边沟设计图   隧道进出口转向车道纵向排水沟设计图   ……   共计8张

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

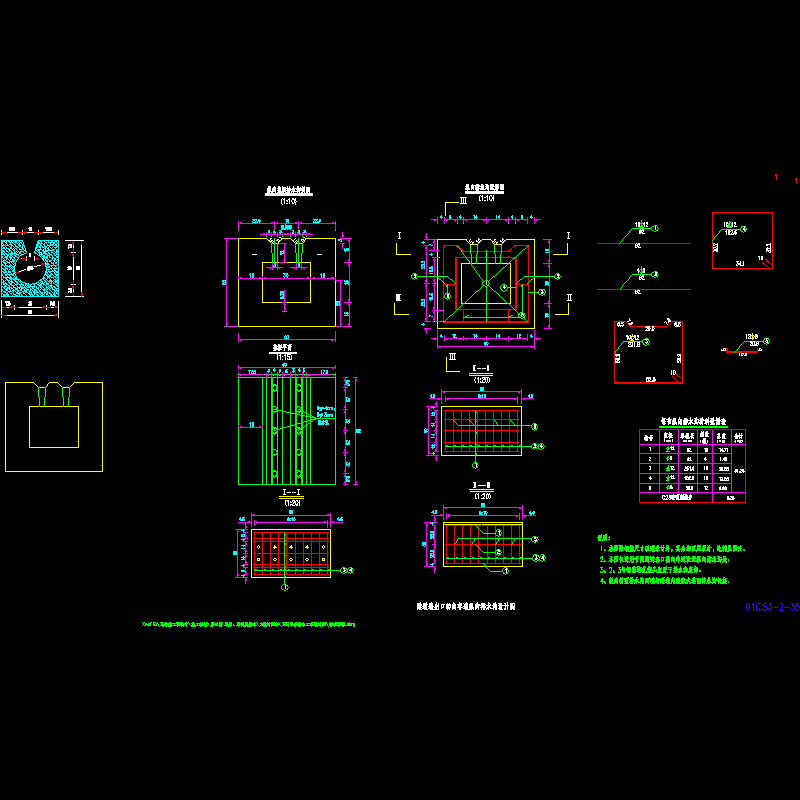

  • 隧道进出口转向车道纵向排水沟设计图_dwg.dwg
    隧道进出口转向车道纵向排水沟设计图_dwg.dwg

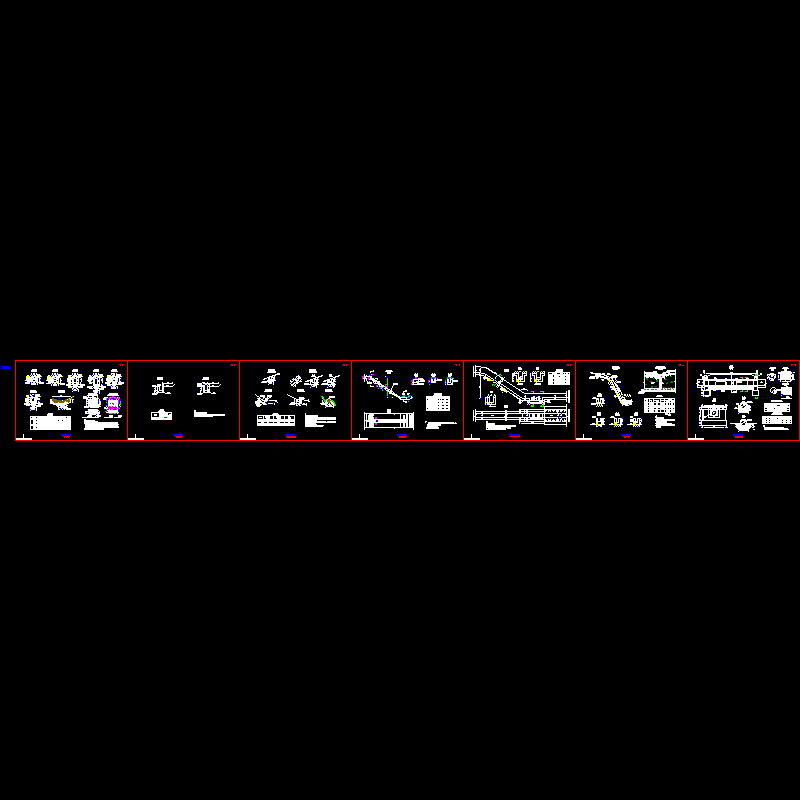

  • 路基排水工程设计图_dwg.dwg
    路基排水工程设计图_dwg.dwg
以上是部分截图,请下载附件后查看完整高清内容
