彭武高速隧道设计图纸平面图及总说明

附件详情

  • 1.隧道说明书
  • 2.隧道路线平面图
  • 3.隧道洞身纵断面图
  • 4.隧道建筑限界及内轮廓设计图

附件详情

(1)道路等级: 高速公路
(2)计算行车速度:80km/h
(3)隧道建筑限界:
双车道限界净宽:0.75(检修道)+0.75(路缘带)+2×3.75(行车道)+0.75(路缘带)+0.75(检修道)=10.50m
紧急停车带限界净宽:0.75(检修道)+0.75(路缘带)+2×3.75(行车道)+3.5(停车带)+0.75(检修道)=13.25m
隧道净高:5.00m
(4)行驶方向:上下行隧道分修,单向行驶


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

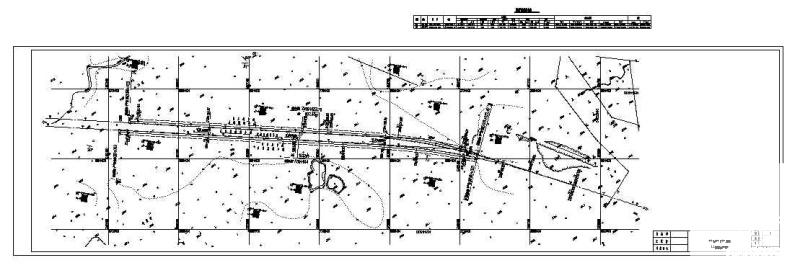

  • 高速隧道设计图 - 1
    高速隧道设计图 - 1

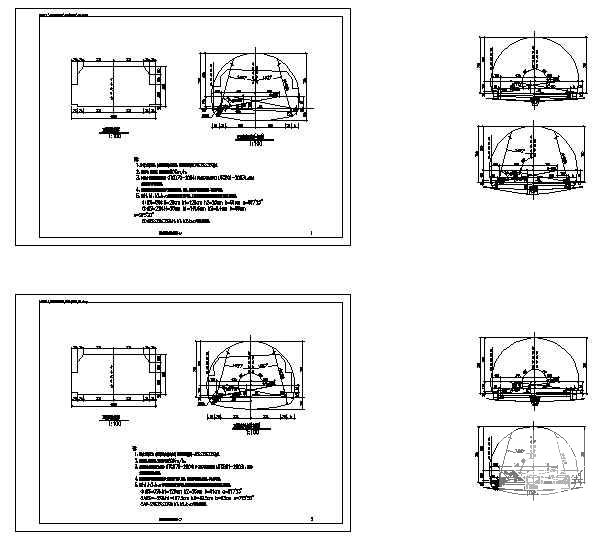

  • 高速隧道设计图 - 2
    高速隧道设计图 - 2

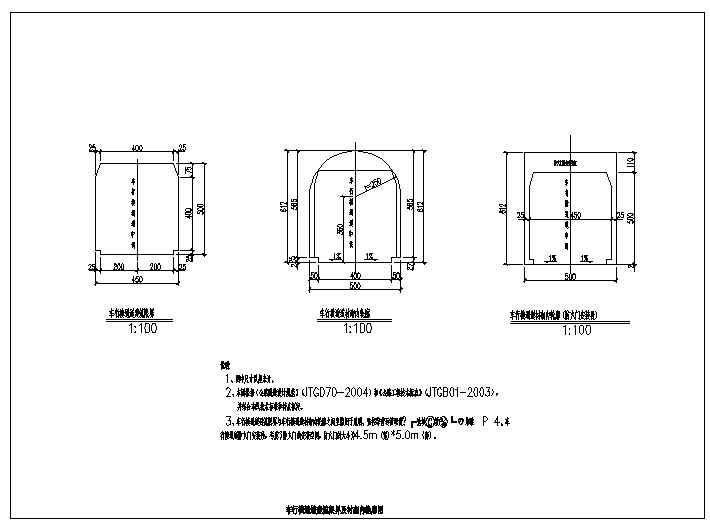

  • 高速隧道设计图 - 3
    高速隧道设计图 - 3

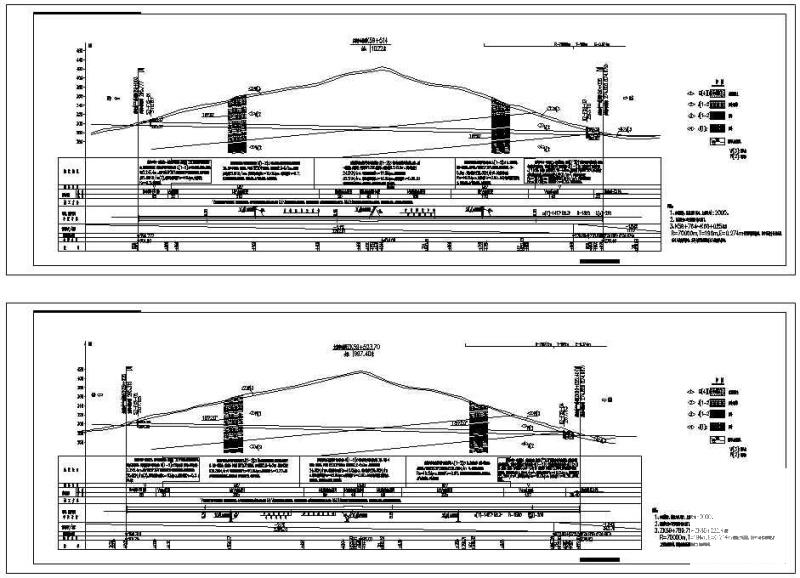

  • 高速隧道设计图 - 4
    高速隧道设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
