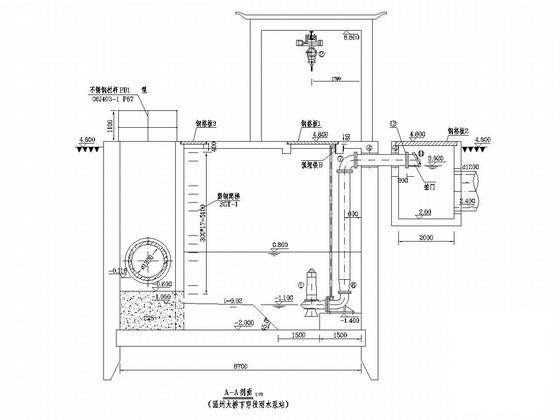

市政道路雨水泵站设计施工图纸平面图及泵房剖面图

附件详情

下穿高速时道路设计路面最低标高仅为2.825m，由于该片区洪水位较高（50年一遇洪水位为3.92m），如不及时排除路面雨水将给纬二路交通带来很大影响。为确保雨天道路的畅通，考虑设置雨水泵站。雨水泵站设计重现期P=30年，设计流量为920L/s。
.....
泵房工艺：

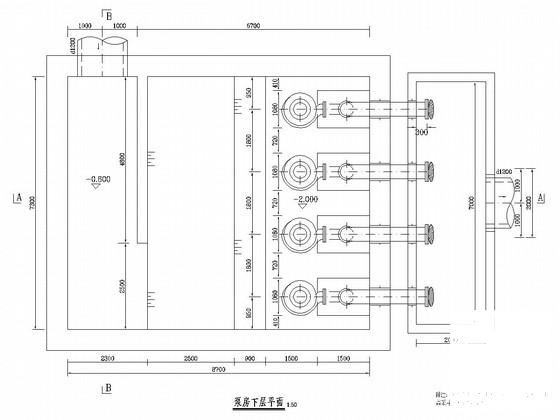

1. 水泵：潜水排污泵4台，三用一备，单台水泵流量Q=1150m3/h，扬程H=8.8，功率N=37KW，效率84%，单泵重量1050kg。安装时详见产品样本说明书。水泵根据集水池水位自动控制，启泵水位-1.1m，停泵水位0.8m。
2. 管道及防腐：泵房出水压力管采用DN400钢管（壁厚10mm），钢管及钢构件除锈达Sa2.5级后，内外防腐采用FY8710-1F涂料二底二面，涂层厚度不小于200μm。水泵导轨及所有预埋件均采用同样防腐。电动葫芦工字钢采用IPN8720-2C耐候保色涂料二底二面。
3. 格栅：泵房进口流道上设置反捞式格栅除污机（型号：FHG2.0m×5.4m-30mm-75°），材质不锈钢，栅距30mm，格栅安装倾角75°，安装时详见产品样本说明书。

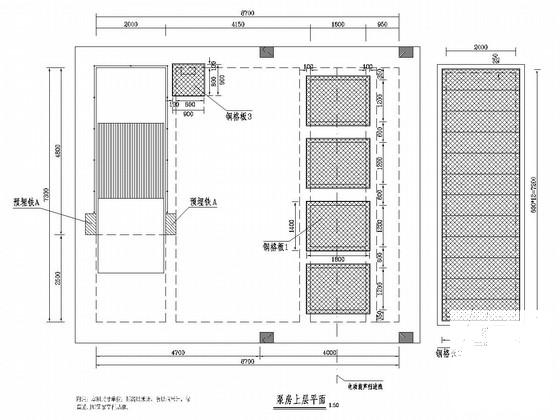

4. 水泵吊孔采用钢格板（1800mmx1400mm）。
......
，共15张CAD设计图。
