港外高桥港区四期雨水泵站工程CAD施工图纸.dwg
附件详情 本图纸是上海港外高桥港区四期雨水泵站工程施工图。图纸内容包括：1. 堤下穿管平面布置图 2. 堤下穿管立面布置图 3.设计施工说明 4. 支墩钢筋明细表 5. 钢管基础钢筋明细表 6.管枕钢筋明细表 7.正堤断面结构图 8. 主堤堤顶路面内侧排水沟详图 9. 内坡堤脚排水沟详图 10. 临时防汛围堰布置图 11. 临时防汛围堰剖面图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

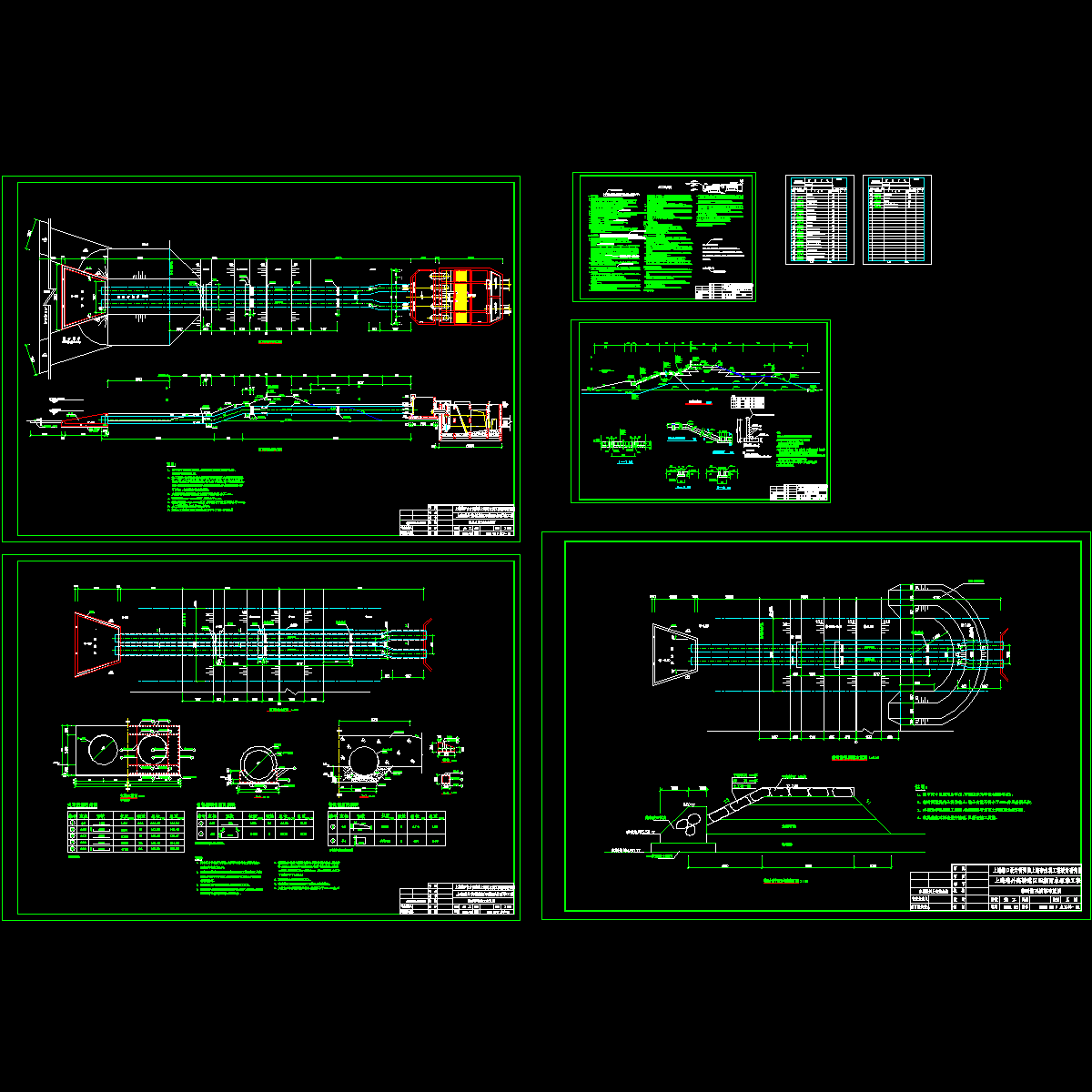

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.54 MB
- 收藏次数：0
-
文件名称：
附件-995787508807905759.rar
