雨水泵站泵房框架结构施工大样图
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 风压：0.55kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：10张
附件详情
结构设计说明
、设备/预留孔洞定位图、板洞口及洞口边梁定位图、基础
平面布置图
、基础大样图、底板配筋图、墙配筋图、剖面图、柱配筋图、柱表、梁配筋图、屋面吊车梁布置图共10张图纸。

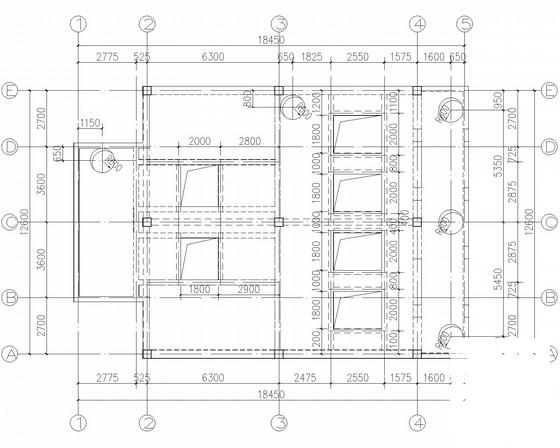

板洞口及洞口边梁定位图

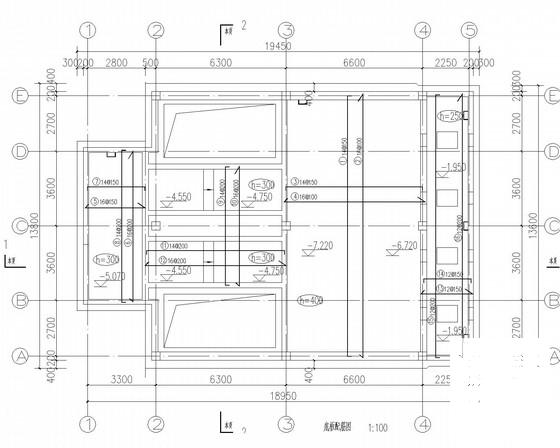

底板配筋图

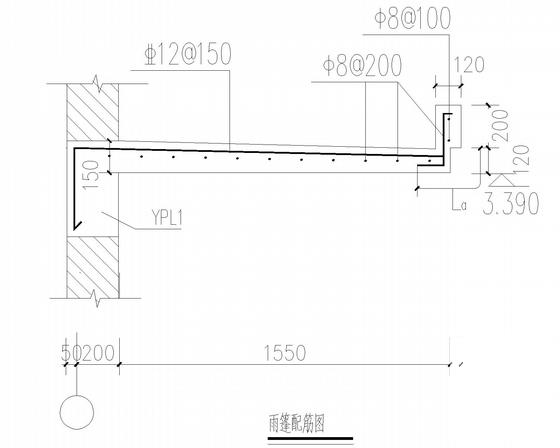

雨篷配筋节点
屋面吊车梁布置图
基础平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构水泵 - 1 -
框架结构水泵 - 2 -
框架结构水泵 - 3 -
框架结构水泵 - 4 -
框架结构水泵 - 5 -
框架结构水泵 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：0.35 MB
- 收藏次数：0
-
文件名称：
附件-995878997996878508799.zip
