市政道路工程路线路基路面施工大样图设计及公交停靠站大样图

本次项目的设计内容主要为道路工程,含总体、路线、路基、路面等。
……
拟建项目是首期职教园区拆迁安置建设房范围周边的4条重要的道路,地处未开发区域,项目属于新建道路工程。
安置建设房北边是创新路,路基宽40m,双向6车道,属于城市主干路。项目起于规划六路交叉口,终于规划十四路交叉口,全长620m。
安置建设房西边是规划六路,路基宽32m,双向4车道,属于城市次干路。项目起于创新路交叉口,终于规划九路交叉口,全长540m。
安置建设房南侧是规划八路,路基宽20m,双向4车道,属于城市支路。项目起于规划六路交叉口,终于规划十四路交叉口,全长569.517m。
安置建设房东侧是规划十四路,路基宽24m,双向4车道,属于城市支路。项目起于创新路交叉口,终于规划规划九路交叉口,全长714.854m。
……
根据规范设计车速≤60km/h的一条机动车道最小宽度为:大型车或混行车道3.5m,小客车专用道3.25m。
创新路规划为三幅路,车行道宽为21m,作为城市主干路,必须保证最少一个车道为大型车道供公交车使用,该资料创新路为4个小客车专用道,2个大型车道,中间用双黄线画线。
规划六路规划为三幅路,车行道宽为15m,该资料规划六路为4个混行车道,中间用双黄线画线。
规划八路、规划十四路未单幅路,车行道宽为14m,该资料为双向4车道,外侧为机非混行和临时停车车道。
……
共70张,。

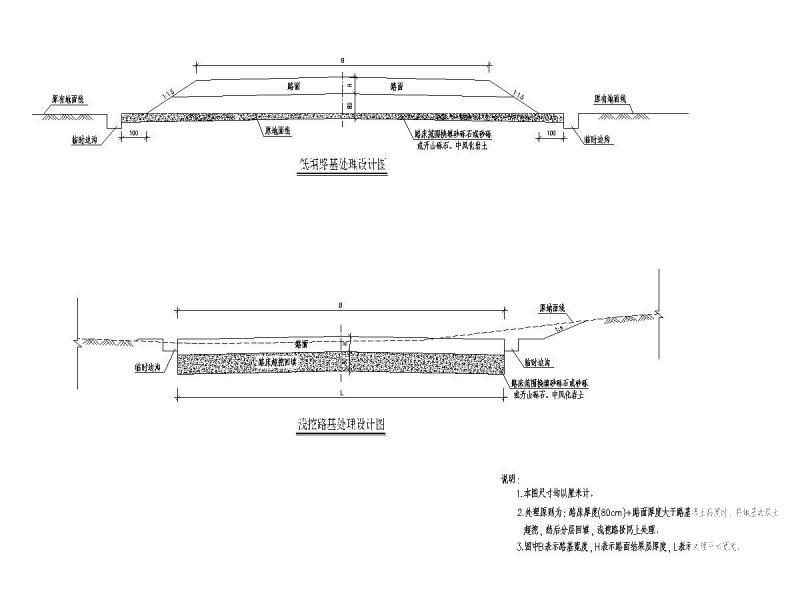

低填浅挖路基处理设计图
人行道铺装设计图
公交停靠站大样图
无障碍设计
