市政道路路面改造及新建道路工程全套施工CAD大样图设计124张

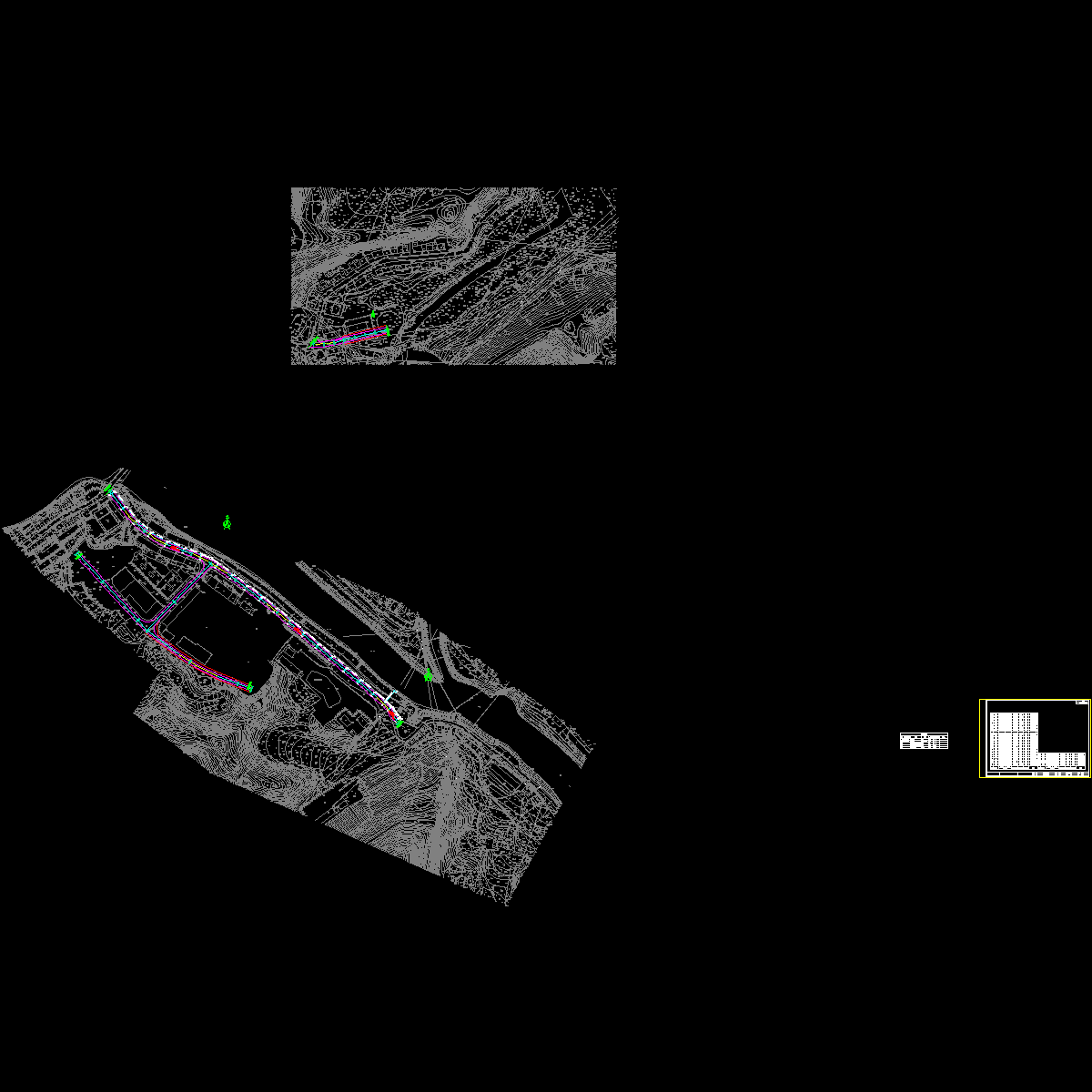

本项目包括路面改造工程及新建道路工程。

路面改造工程设计主要包含对现状混凝土路面进行调查和实测，对路面状况进行评价，针对不同形式的病害情况提出治理措施。对原水泥混凝土路面进行加铺沥青层设计，对路缘石、雨水口高程进行相应提升，对已破损的路缘石进行替换，对车行道上的雨污水检查井进行加固和提升。本次刷黑道路设计只包含原有车行道路面改造，未包含人行道整改设计。

新建道路工程设计主要包含道路工程，排水工程及照明工程。

……

A块段为双向两车道，路幅宽度为12m，12m标准路幅分配为：

B=2.5m（人行道） 3.5m（行车道） 3.5m（行车道） 2.5m（人行道）＝12m。

B段为双向两车道，路幅宽度为16m，16m标准路幅分配为：

B=3m（人行道） 5m（行车道） 5m（行车道） 3m（人行道）＝16m。

……

道路交叉口人行道在对应人行横道线的缘石部位设置缘石坡道，其中单面坡缘石坡道坡度为1：20，三面坡缘石坡道坡度为1：12。坡道下口高出车行道的地面不得大于20mm。交叉口人行横道线贯通道路两侧，经过道路与隔离带处压低高度，满足轮椅车通行。在交叉口处设置提示盲道，提示盲道与人行道的行进盲道连接。

……

共124张，编制于2016年。

道路标准横断面图

路面结构图

旧混凝土路面病害处治设计图

车行道检查井加固大样图

单柱式标志一般构造图

管道基础及接口大样图

深型矩形检查井大样图

路灯手孔井大样图
