隧道边坡防护措施及仰坡防护措施设计图纸平面布置图

附件详情

  • 设计说明 2
  • 人字型截水骨架内喷播植草间植灌木护坡代表性横断面图
  • 一般路堑边坡人字形截水骨架内喷播植草间植灌木护坡正视图
  • 膨胀土路堑边坡人字形截水骨架内喷播植草间植灌木护坡正视图
  • 人字形截水骨架内草灌护坡代表性横断面图
  • 框架梁内喷混植生展示图
  • 框架梁横断面图
  • 框架梁排水槽 平面布置图
  • 短锚杆与网喷联结详图
  • 工程数量表
  • 三维植被网种草节点平面图

附件详情

种草或喷播植草护坡适用于当地气候适宜于草籽成活的各种土质或全风化的岩质边、仰坡,边、仰坡坡率不大于1:1.25,高度一般不超过6~8m。
骨架护坡宜于植草的各种粘性土边坡、仰坡和铺填10~20cm厚粘性土后草皮能很好的生长的无粘性土及全风化的岩石边坡、仰坡。
喷混植生护坡是在稳定的岩质边坡上施工短锚杆、挂钢筋网等后,采用专用喷射机,将拌和均匀的种植基材喷射到坡面上,植物依靠“基材”生长发育、形成植物护坡。种植基材有种植土、粘合剂、有机混合肥、草种等组成,适用于陡于1:1风化、破碎岩质边、仰坡防护。当边、仰坡较陡时,可加设短锚杆钢筋网,边、仰坡较缓时可直接喷射,也可加设浆砌片石骨架。
土工网种草适用于草皮生长的各种土质边坡和全风化的岩质边坡,边、仰坡坡率不大于1:1。施工时采用土工网水平加筋,同时坡面植草。
……
三维植被网种草在降雨强度大、降雨大的地区,为防止坡面种植的草籽不被雨水冲失,可采用三维植被网种草进行边、仰坡防护。三维植被网是一种网状塑料丝,专门用作种草覆盖,适用于各种人工填土边、仰坡的防护,尤其是采用砂性土填筑的边仰坡,可在撒播期有效防止草种被雨水冲失,保证种草的成活率。
……
共计5张,


框架梁内喷混植生展示图

框架梁排水槽平面布置图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

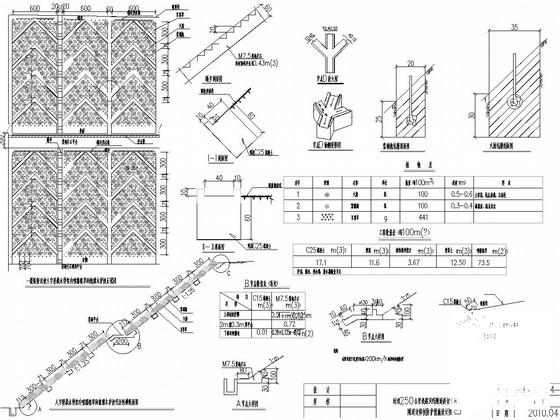

  • 隧道边坡防护设计图 - 1
    隧道边坡防护设计图 - 1

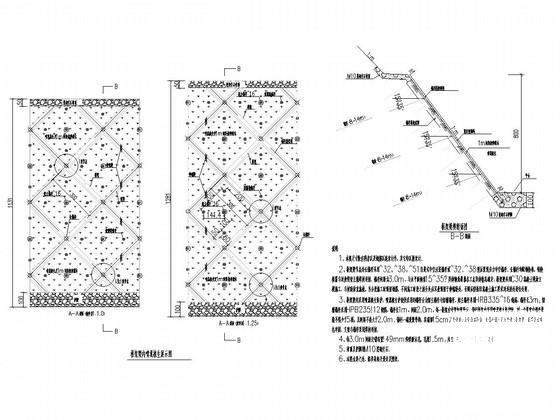

  • 隧道边坡防护设计图 - 2
    隧道边坡防护设计图 - 2

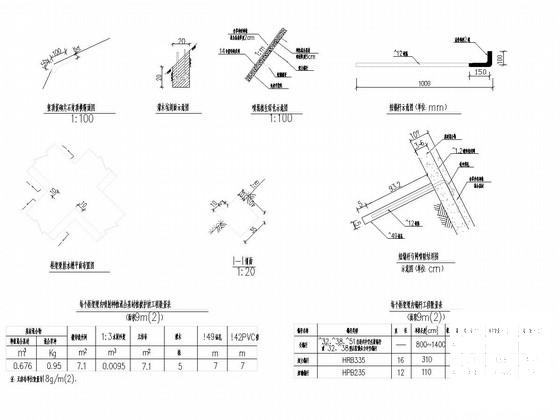

  • 隧道边坡防护设计图 - 3
    隧道边坡防护设计图 - 3
以上是部分截图,请下载附件后查看完整高清内容
