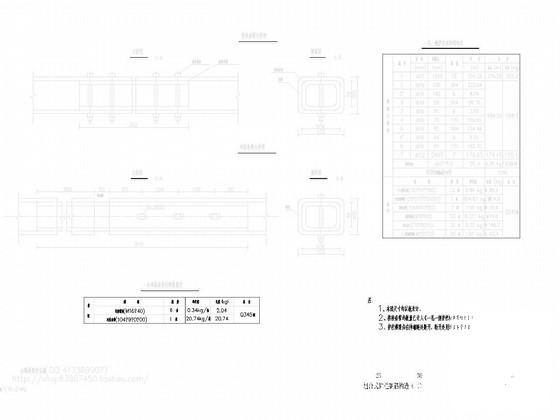

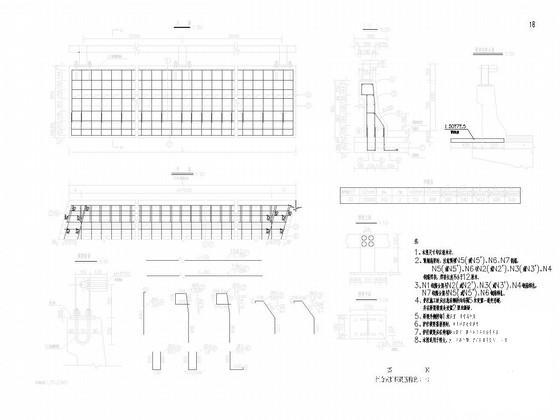

组合式护栏钢筋构造图纸

附件详情

本图适用于特大、大、中桥外侧，护栏防撞等级为SA级。
预制箱梁时，注意预埋N5(或N5＇)、N6、N7钢筋，N5(或N5＇)、N6与N2(或N2＇)、N3(或N3＇)、N4钢筋焊接，焊接长度不小于12厘米。N1钢筋分别与N2(或N2＇)、N3(或N3＇)、N4钢筋绑扎，N7钢筋分别与N5(或N5＇)、N6钢筋绑扎。
护栏施工时应注意沿顺桥向每隔5米设置一道变形缝，并在桥梁墩顶处设置2厘米断缝。桥梁外侧按每1米设置一道管箱托架。护栏横梁需拼接时，采用拼接套管拼接。护栏横梁应在伸缩缝处断开，断开处用连接套管连接。
……
图纸内含：
20米正交2张
20米15度2张
20米30度2张
25米正交2张
25米30度2张
25米45度2张
30米正交2张
30米30度2张
30米45度2张
40米正交2张
……
共计20张，
