单车道四级公路加宽改建工程施工图纸平面图及防护设计图

  • 公路等级:四级

附件详情

  • 设计说明 16页

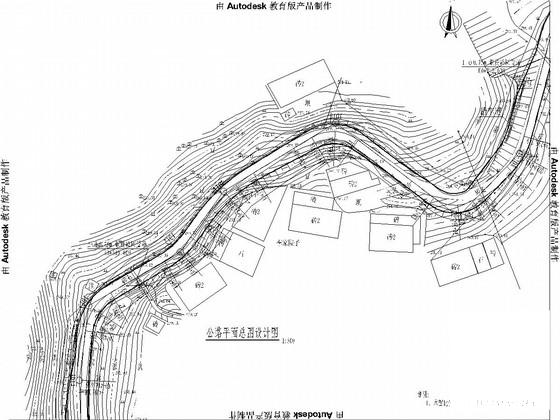

  • 公路平面总图设计图
  • 主要技术经济指标表
  • 路线平面图
  • 路线纵断面图
  • 直线、曲线及转角表
  • 纵坡、竖曲线表
  • 公路用地表
  • 公路用地图
  • 路线逐桩坐标表
  • 控制测量成果表
  • 安全设施
  • 路基设计表
  • 路基标准横断面图
  • 一般路基设计图
  • 路基横断面设计图
  • 新旧路基衔接工程数量表
  • 新旧路基衔接工程设计图
  • 填挖交界处理工程数量表
  • 填挖交界处理设计图
  • 路基土石方数量表
  • 路基每公里土石方数量表
  • 错车道设置图及一览表
  • 取土坑(场)、弃土堆(场)一览表
  • 取土坑(场)、弃土堆(场)设计图
  • 路基防护工程数量表
  • 路基支挡、防护工程设计图
  • 路面工程数量表
  • 路面结构图
  • 路基、路面排水工程数量表
  • 路基、路面排水工程设计图
  • 涵洞工程数量表
  • 涵洞工程设计图
  • 平面交叉设置及工程数量一览表
  • 平面交叉设计图
  • 临时工程一览表

附件详情

设计依据:《公路水泥混凝土路面设计规范》(JTG D40—近代);《道路交通标志和标线》(GB 5768-近代);《公路排水设计规范》(JTG /T D33—近代);单车道四级公路改建工程,长629.318m,设计速度采用20Km/h,标准轴载:BZZ-100。路基宽度采用4.5m(按原有道路进行加宽改建,原有道路路基宽度3~4m,现结合地形及周边房屋情况沿道路一侧加宽至4.5m),设计速度20公里/小时。设置钢筋混凝土圆管涵洞4道。行车道宽1×3.5m,路肩宽2×0.5m,本项目硬路肩与路面通铺。全线共设置错车道2处,满足错车道间距不大于300m的规范要求,设置错车道段落路基宽6.5m,有效长度不小于20m,前后过渡段长15m。行车道及路肩路拱横坡均为单向2%,道路设计线为路基中线。最大平曲线半径80米,最小平曲线半径10米,最大直线长度33.82m。安全设施设计包括公路范围内的交通标志、交通标线等。标志结构采用单柱式、单悬臂式两种支撑形式。车行道边缘线:为白色实线,线宽15cm。边坡坡率采用1:1.5,一坡到底。原有道路挖方侧按1:0.50坡率一坡到顶。全线共设置平面交叉2处,与等外路交叉2处。路面结构层及厚度:22cm C30水泥混凝土面层,18cm 5%水泥稳定碎石基层,素土夯实。
公路排水沟外设置挡水埂。在填方路段主要依靠两侧坡脚位置的路堤边沟,在挖方路段主要依靠两侧坡脚位置的路堑边沟以及坡顶外侧的坡顶截水沟,并通过急流槽、跌水井等构造将汇水接入排水沟或直接通过桥涵排出路界。全线共设置圆管涵4道。洞口型式一般采用八字墙、一字墙+开沟、进口跌水或集水井、出口跌水等;洞口侧墙及其基础采用石砌或片石混凝土砌筑。涵洞设计时考虑了与排水沟、通道形成整体排水系统。
……共计62张,

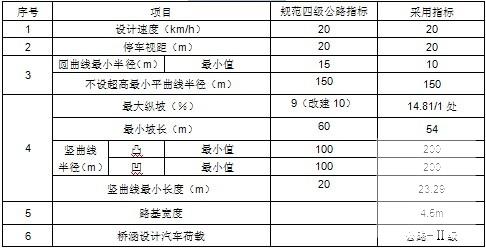

主要技术指标表

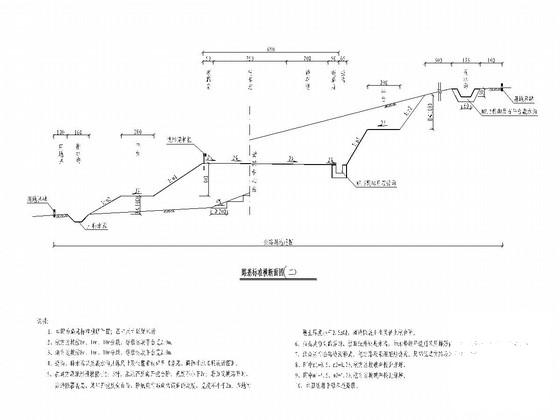

路基标准横断面图

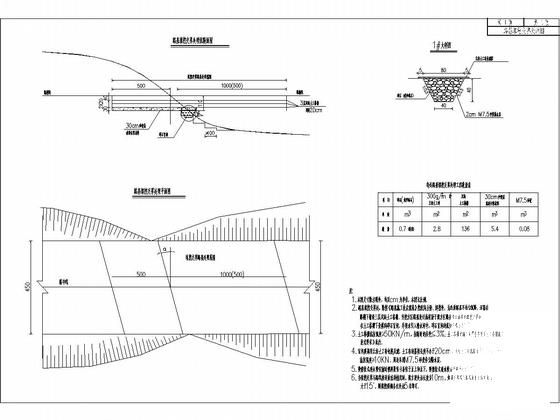

填挖交界处理设计图

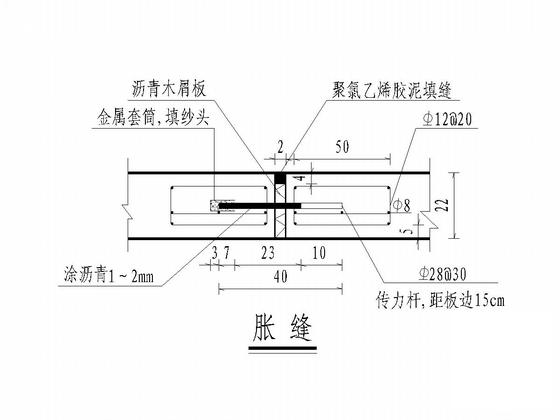

路面结构图

涵洞设计图

新旧路基衔接工程设计图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 四级公路加宽施工图 - 1
    四级公路加宽施工图 - 1
  • 四级公路加宽施工图 - 2
    四级公路加宽施工图 - 2
  • 四级公路加宽施工图 - 3
    四级公路加宽施工图 - 3
  • 四级公路加宽施工图 - 4
    四级公路加宽施工图 - 4
  • 四级公路加宽施工图 - 5
    四级公路加宽施工图 - 5
  • 四级公路加宽施工图 - 6
    四级公路加宽施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
