四级公路工程全套施工CAD图纸58张(道路桥梁)

附件详情

  • 道路设计总说明
  • 道路工程数量汇总表
  • 道路平面图
  • 纵断面设计图
  • 路基标准横断面图
  • 路面结构图
  • 挡墙设计图
  • 桥梁设计说明
  • 桥梁工程数量表
  • 桥型布置图
  • 桩位坐标图
  • 空心板一般构造图
  • 10m空心板中板钢筋布置图
  • 10m空心板边板钢筋布置图
  • 桥面连续钢筋构造图
  • 桥面铺装钢筋构造图
  • 空心板调平块示意图
  • 空心板防震锚栓构造图
  • 桥台一般构造图
  • 桥台背墙、牛腿钢筋构造图
  • 桥台台帽、台身钢筋构造图
  • 桥台承台钢筋构造图
  • 桥台桩基钢筋构造图
  • 桥墩一般构造图
  • 桥墩盖梁、挡块钢筋构造图
  • 桥墩墩柱、桩基钢筋构造图
  • 支座、支座垫石布置图
  • 支座垫石钢筋构造图
  • 栏杆设计图
  • 桥头搭板一般构造图
  • 桩基声测管布置图
  • D40型伸缩缝构造图
  • 翼墙钢筋设计图

附件详情

桥梁技术指标:
1、公路等级:四级公路。
2、设计荷载:公路-Ⅱ级。
3、桥跨组合:3×10m, 斜度:0°。
4、桥面宽度:5.5m、横断面:5.5m=0.25m(防护栏) 0.25m(路缘带) 4.5m(行车道) 0.25m(路缘带) 0.25m(防护栏)。
5、设计安全等级:三级。
6、环境类别:Ⅰ类。
......
桥梁设计要点:
1)上部构造:采用3×10m钢筋混凝土空心板,空心板为预制,斜度为0°。
2)桥面横坡为1.5%的双向横坡,通过桥面防水砼铺装层调整。
3)下部构造:采用轻型桥台、桩基础。
......
道路纵断面设计:
纵坡在沿旧路走的路段基本与原有纵坡保持一致,尽量减少填挖,减少对自然景观的破坏;在开挖山体且有条件的路段适当放缓纵坡,并结合排水考虑,避免路面出现积水,以保证排水的顺畅。
......
路基横断面:
路基宽5.5m=0.5m土路肩 4.5行车道 0.5m土路肩。
......
设计于近代年,共58张CAD设计图。

空心板一般构造

10m空心板中板钢筋布置图

路面结构设计图

路面结构设计图

栏杆设计图

桥面连续钢筋构造图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • s-03 道路平面图.dwg
    s-03 道路平面图.dwg

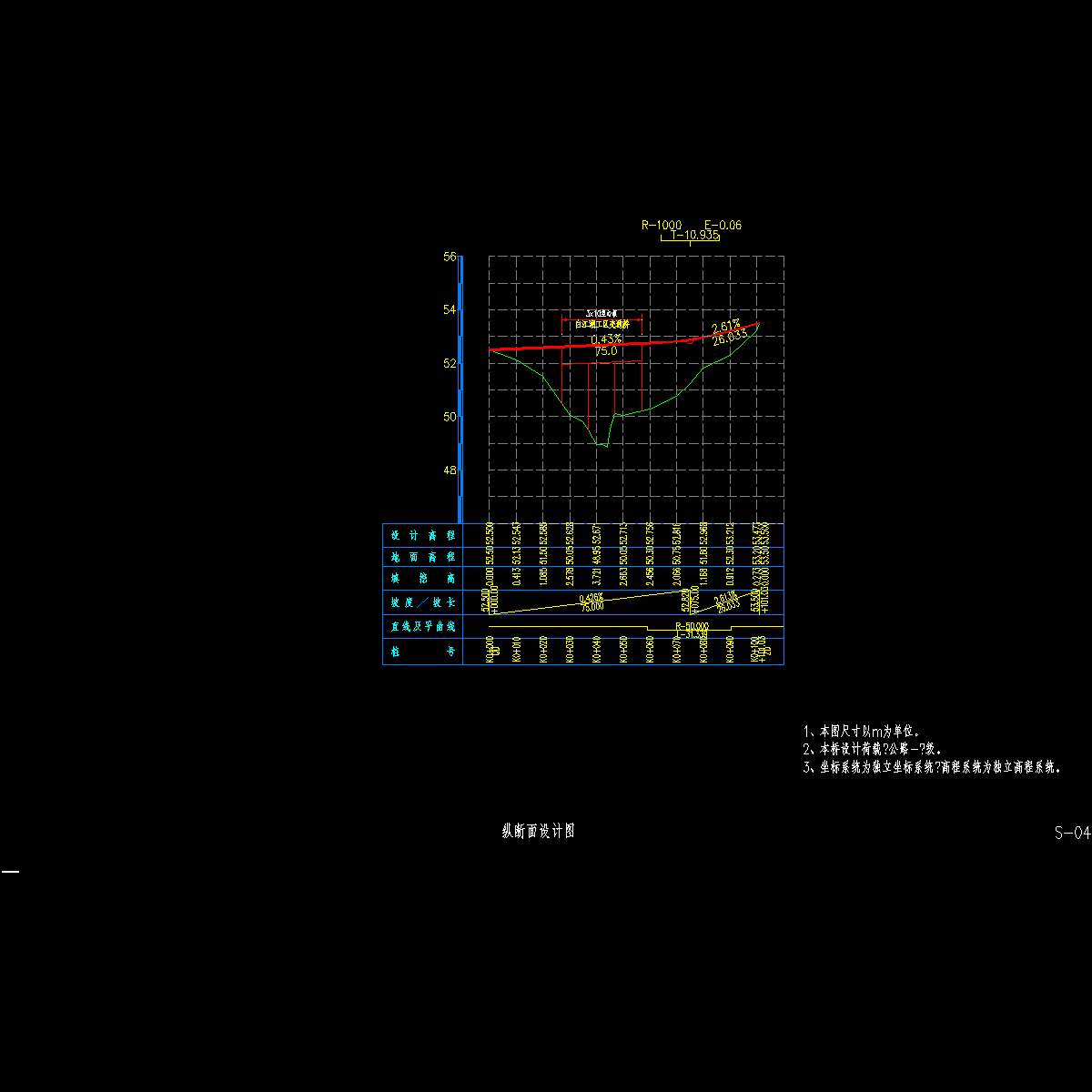

  • s-04 纵断面图.dwg
    s-04 纵断面图.dwg

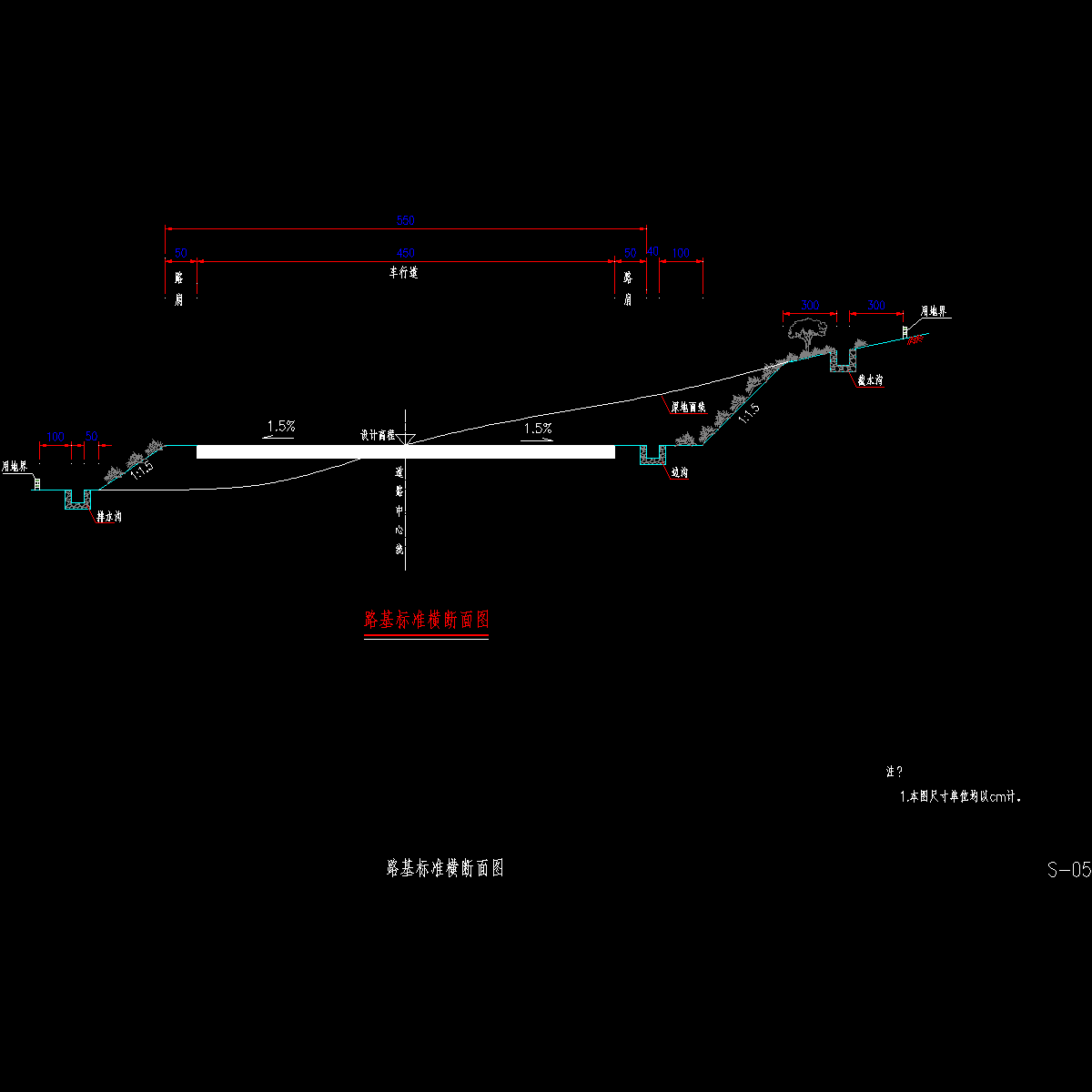

  • s-05 路基标准横断面图.dwg
    s-05 路基标准横断面图.dwg
  • s-06 路面结构图.dwg
    s-06 路面结构图.dwg

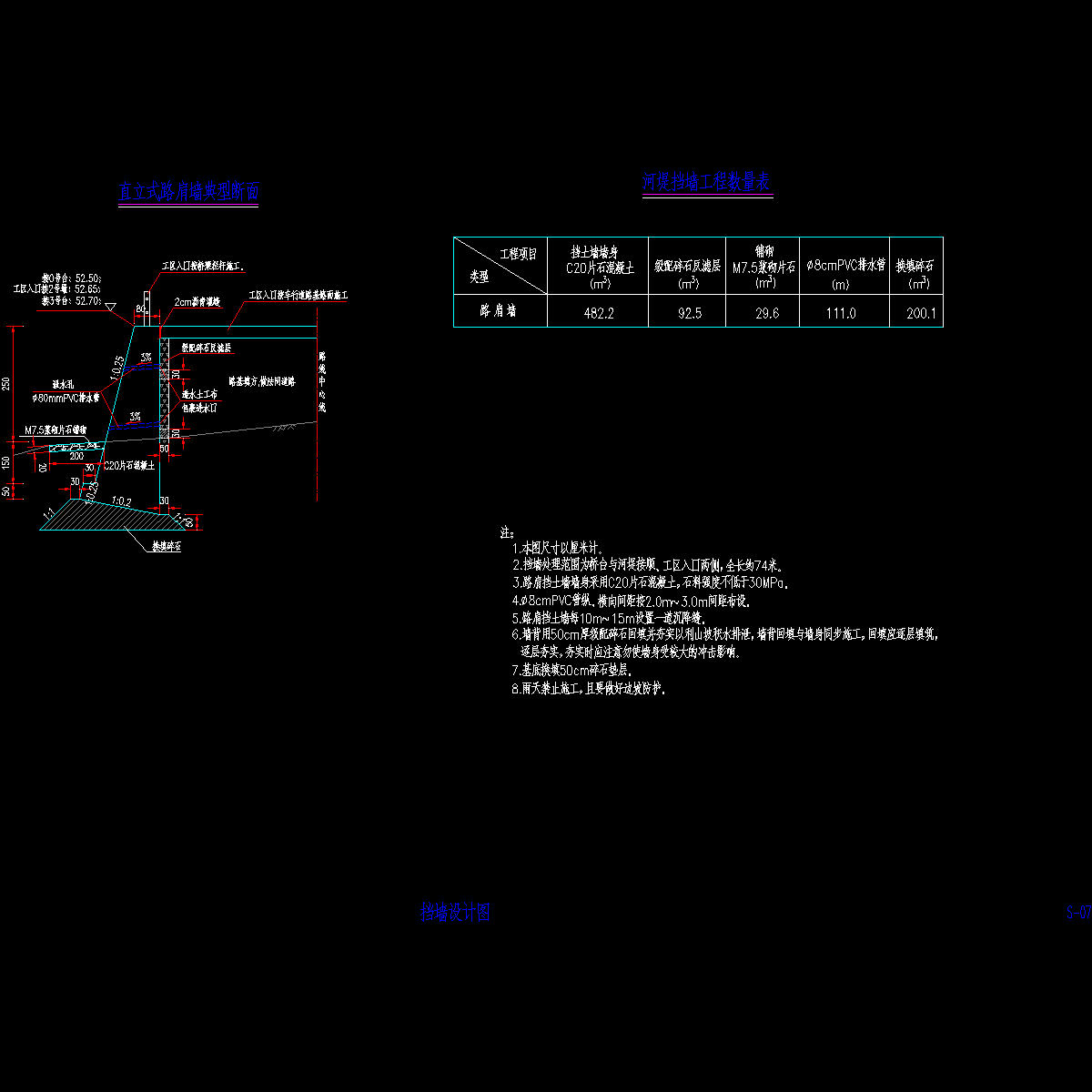

  • s-07 挡墙设计图.dwg
    s-07 挡墙设计图.dwg
  • s-10 桥型布置图.dwg
    s-10 桥型布置图.dwg
  • s-11 桩位坐标图.dwg
    s-11 桩位坐标图.dwg
以上是部分截图,请下载附件后查看完整高清内容
