单层框架加砌体混合结构粮食储藏转运仓结施平面布置图及大样图

  • 建筑类别:农业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构,混合结构
  • 钢筋混凝土结构:框架
  • 混合结构:其他结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:27张
  • 设计年代:近代
该附件为: 单层框架加砌体混合结构粮食储藏转运仓结施 格式为CAD,。
一、项目概要:
  • 该项目为某粮食储备管理有限公司10万吨粮食(中转)仓容建设项目工程,15~18#平房仓主体建筑设计结构形式为: 框架加砌体的混合结构 ,维护结构采用 烧结页岩砖 ;总层数为地上1层,主要装载小麦,装粮限高7.5m,该项目建筑抗震设防类别为标准设防,钢结构抗震等级为低于四级(非抗震);抗震设防烈度为6度,设计基本加速度值为0.05g,所在场地设计地震分组为第一组,场地类别为Ⅱ类,设计特征周期值为0.35s。该项目设计使用年限为50年.设计地震分组为第一组,建筑场地类别为II类。基本风压 :0.30 KN/平方米 ,基本雪压 :0.20 KN/平方米,该项目排架抗震等级为四级,地面粗糙度B类。
  • 包含:资料目录,结构设计总说明,混凝土结构设计总说明,钢结构设计总说明,15#-18#平房仓基础平面图,15#-18#基础大样图,15#-18#平房仓梁柱平面布置图,15#-18#平房仓屋架屋顶结构平面图,配套业务用房基础布置图,等共计27张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

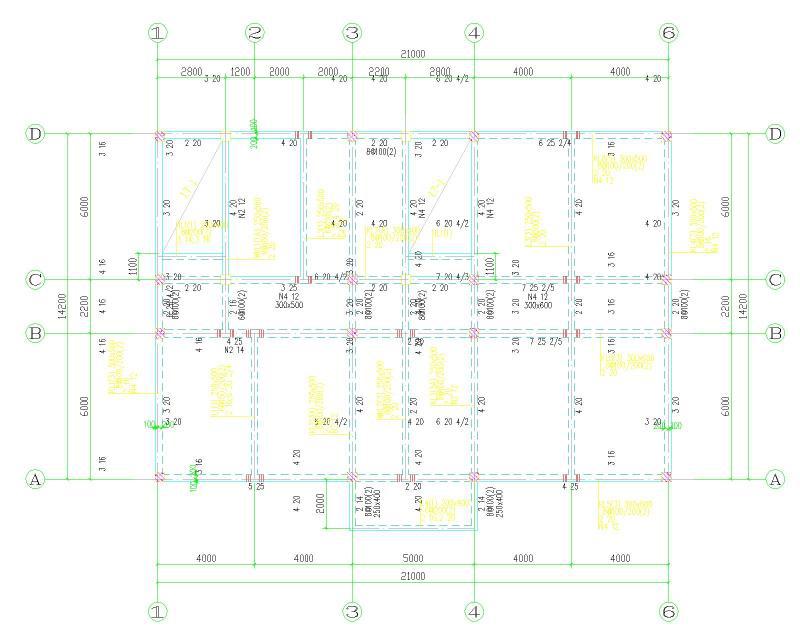

  • 二层梁配筋图
    二层梁配筋图

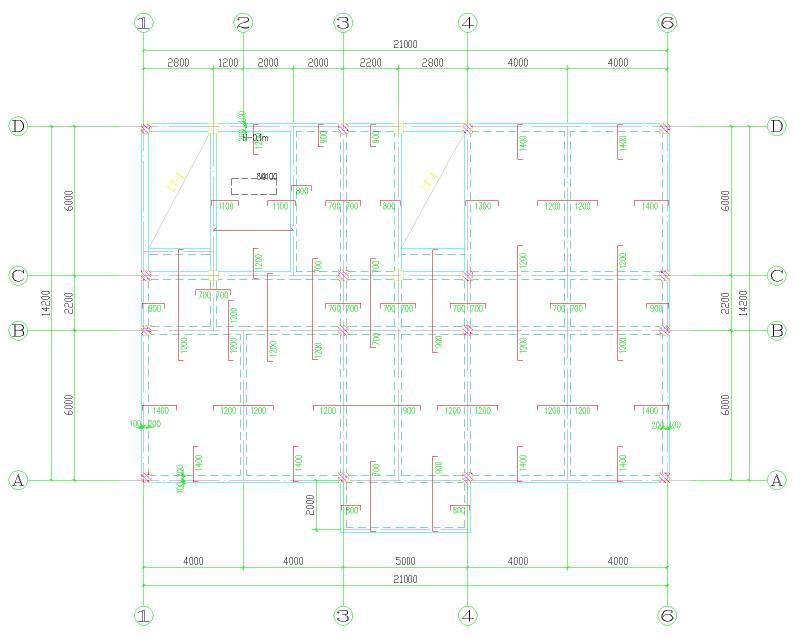

  • 地梁布置图
    地梁布置图
  • 二层板配筋图
    二层板配筋图

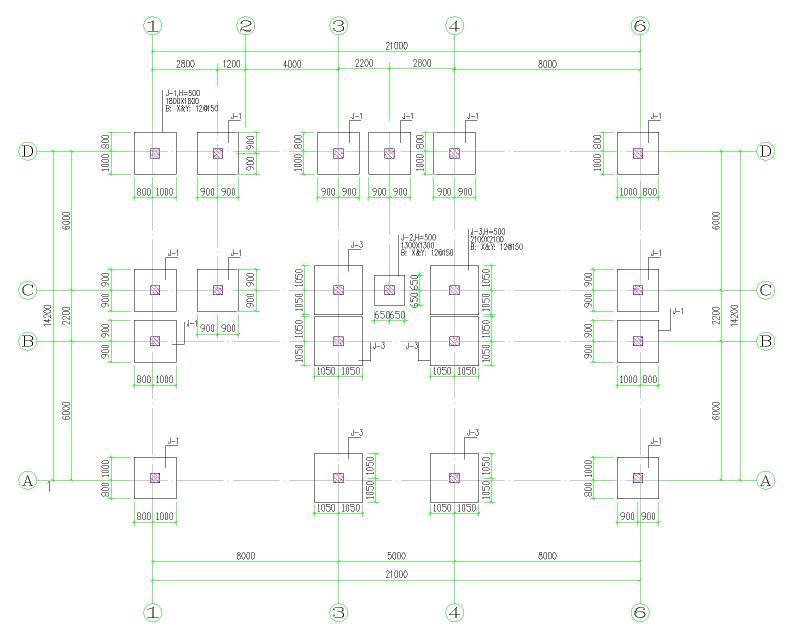

  • 基础布置图
    基础布置图

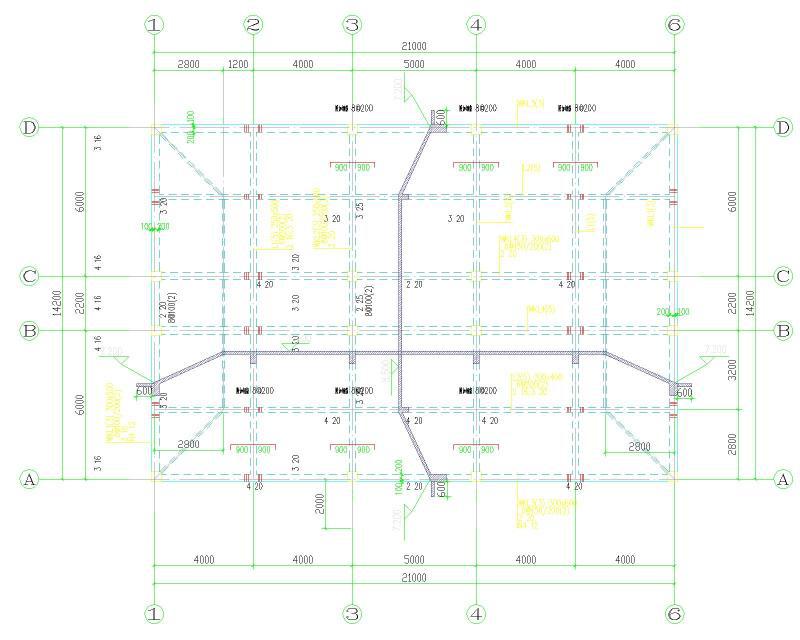

  • 屋面层结构布置图
