3层框架结构戒毒所帮教综合楼结施平面布置图

建筑类别：办公,医疗

建筑高度类型：多层建筑

建筑地上层数：3层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架

基础形式 ：桩基础

结构安全等级：二级

地基基础设计等级：丙级

风压：0.3kN/平方米

参考图纸：16张

设计年代：近代

该项目的±0.000标高的高程为1296.45m。基本风压Wo=0.30kn/平方米，地面粗糙度为B类。地震烈度：6度(0.05g)；地震分组为第一组；设计使用年限：50 年。该项目地上3层，建筑总高度为14.500m(消防车能达到的室外地面至其屋面面层的高度标高)，属于多层民用建筑。建筑耐火：地上建筑耐火等级为二级，地下耐火等级一级。屋顶与外墙交界处、屋顶开口部位四周采用中空微珠无机保温砂浆（A级）做500宽水平防火隔离带(当墙体采用A级材料时取消此做法)。电缆井、管道井每层在楼板处用相当于楼板耐火极限的不燃烧体作防火分隔，电缆井，管道井与房间、走道相连通的孔洞、其空隙采用不燃材料填塞密实。

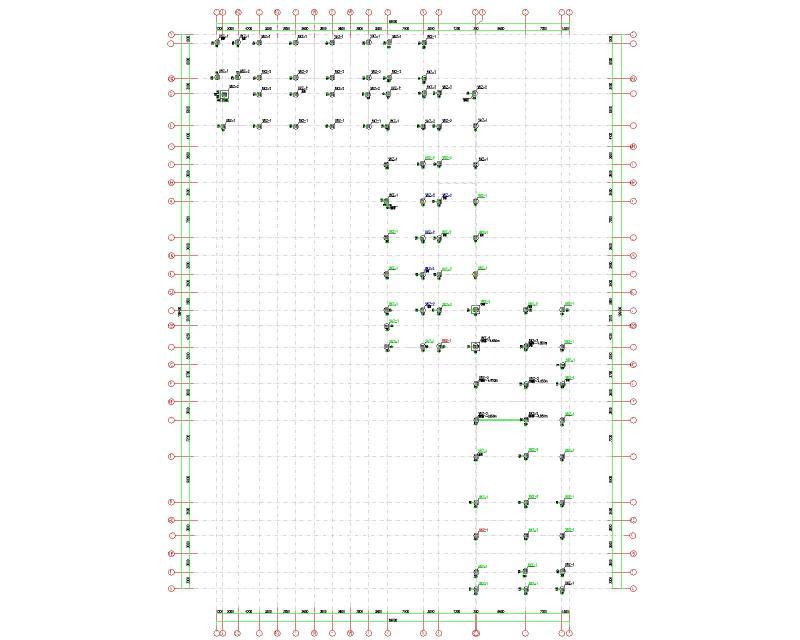

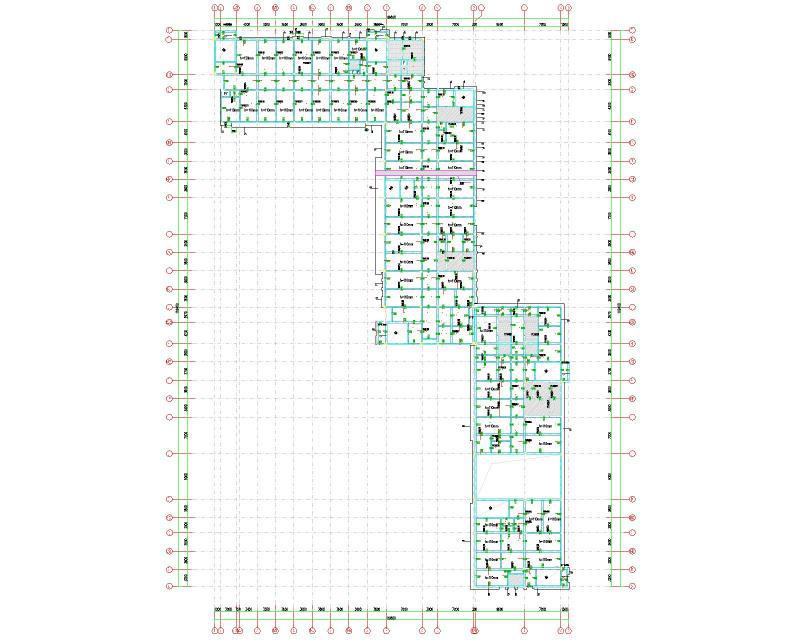

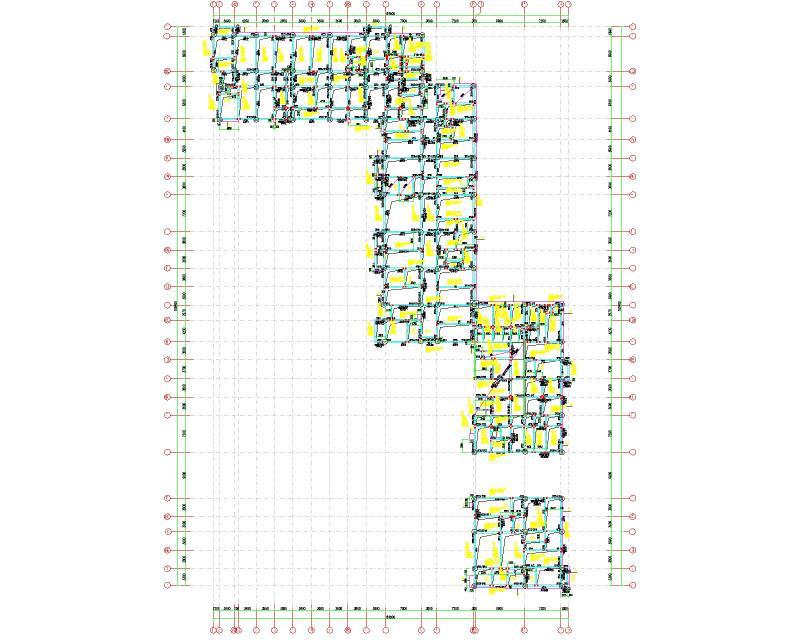

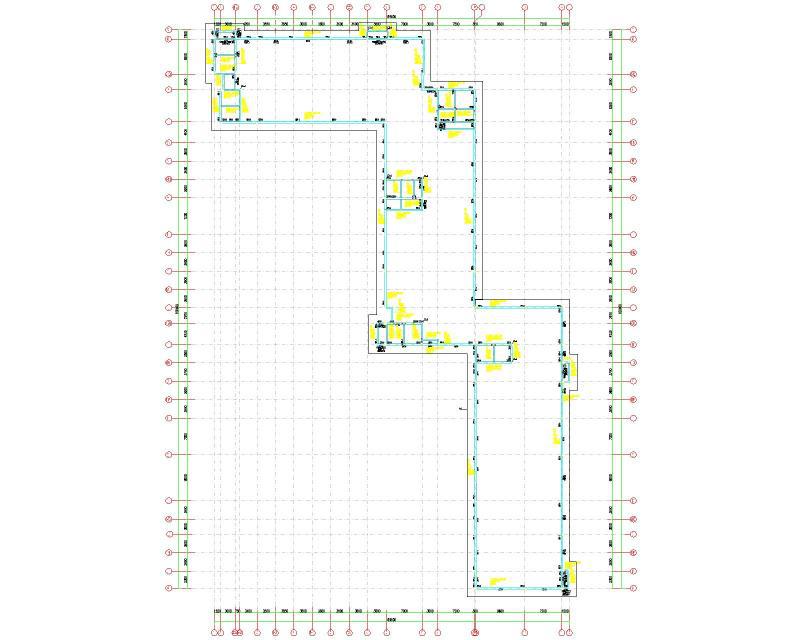

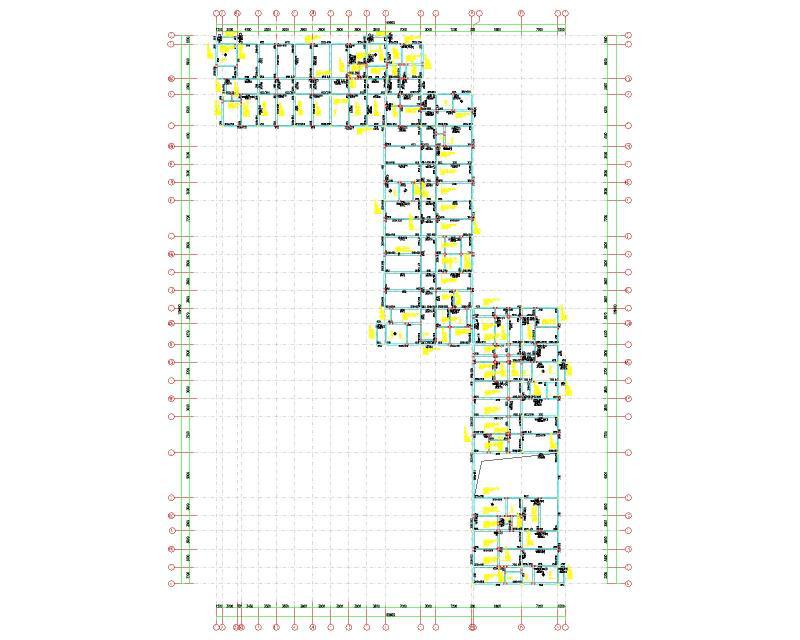

包含：结构设计总说明，基础设计说明，基础平面布置图，地下室结构图，一层梁平法施工图，柱平面布置图及柱表，二层板平面布置图，二层梁平法施工图，屋面层（13.150M）板平面布置图，屋面层（13.150M）梁平法施工图，楼梯结构图，等共计16张。
