3层强制隔离戒毒所康复居住区暖通施工图纸平面图
-
设计详细说明：有
-
建筑类别：医疗
-
建筑设计面积：6164.40平方米
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：贵州
项目概要：本项目为
贵州省特类人员强制隔离戒毒所及配套基础设施建设项目 ——T-09-03康复居住区
暖通施工图
，总建筑总面积：6164.40平方米，地上三层，建筑高度为12.6m，为多层民用建筑，耐火等级为二级。主要结构类型：框架结构。抗震设防烈度为6度。设计使用年限：50年。主要功能为值班室、办公室、宿舍、餐厅、操作间、库房、卫生间等组成。
设计范围：通风系统及防烟排烟系统。
部分图纸展示：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

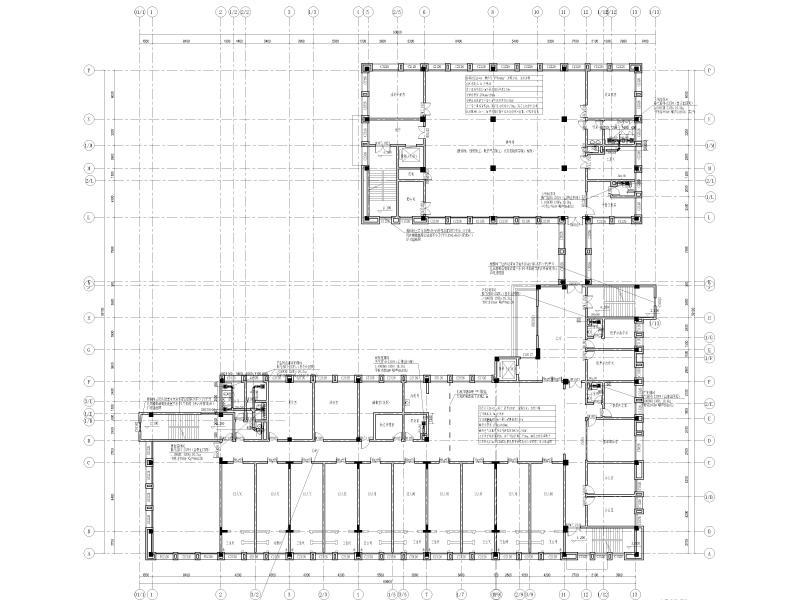

二层通风及防、排烟平面图 -
三层通风及防、排烟平面图 -

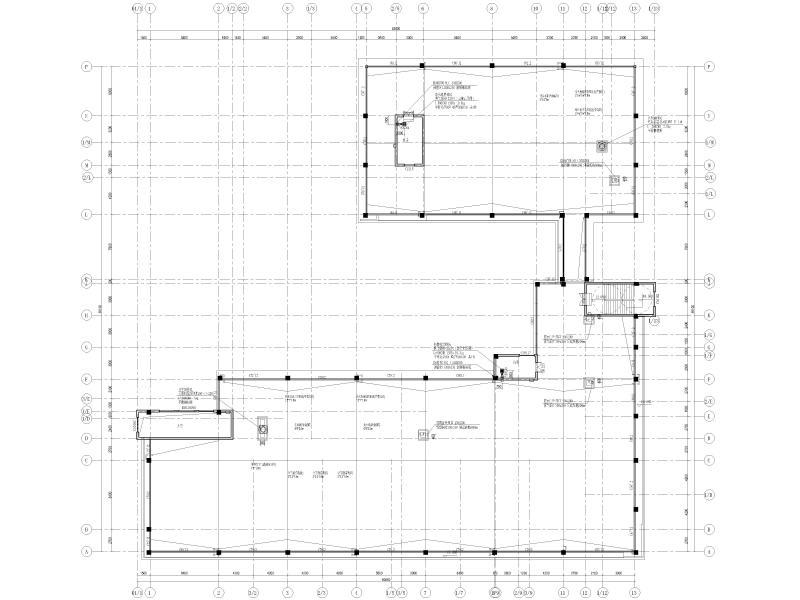

屋顶层通风及防、排烟平面图 -

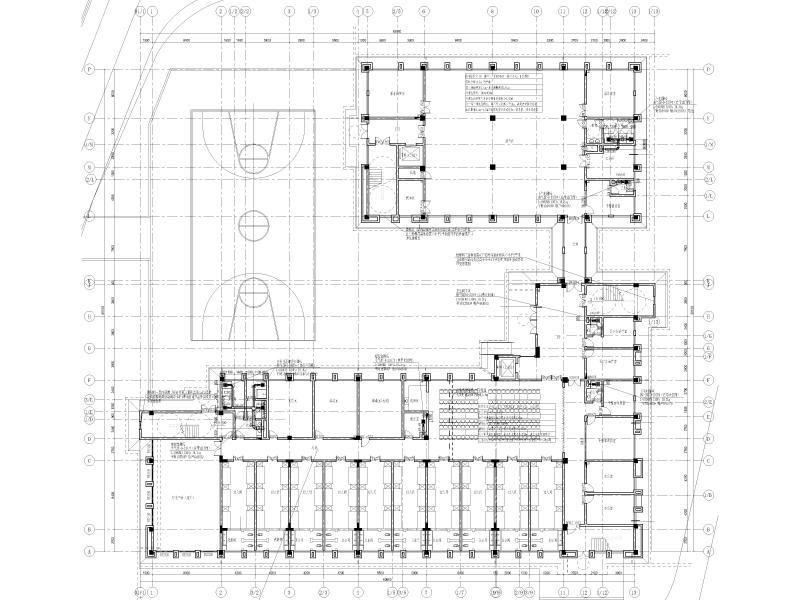

一层通风及防、排烟平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：2.75 MB
- 收藏次数：0
-
文件名称：
附件-996579709679776880.rar
