3层框架戒毒所男性康复居住楼结施平面布置图

建筑类别：住宅,医疗

建筑高度类型：多层建筑

建筑地上层数：3层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架

基础形式 ：独立基础,桩基础

结构安全等级：二级

地基基础设计等级：乙级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

参考图纸：16张

设计年代：近代

该项目的±0.000标高的高程为1308.5m。基本风压 Wo=0.30kn/平方米 ，地面粗糙度为B类。地震烈度：6度(0.05g)；地震分组为第一组；设计使用年限：50 年，结构层数：地上三层，土建结构高度为：12.550m。结构类型为框架结构，框架抗震等级为四级。设防类别为标准设防类。环境类别：室内干燥环境、无侵蚀性净水浸没环境为一类，室内潮湿环境、露天环境、与无侵蚀性的水或土壤直接接触的环境为二a类。建筑结构的安全等级为二级。基础形式为桩基、独立基础。根据地勘报告，地基持力层为中风化灰岩，承载力特征值fa=4000kPa。基础设计等级为乙级。根据地勘报告，场地土类别为Ⅱ类，除特殊注明外的桩基需嵌入中风化岩深度≥500mm。

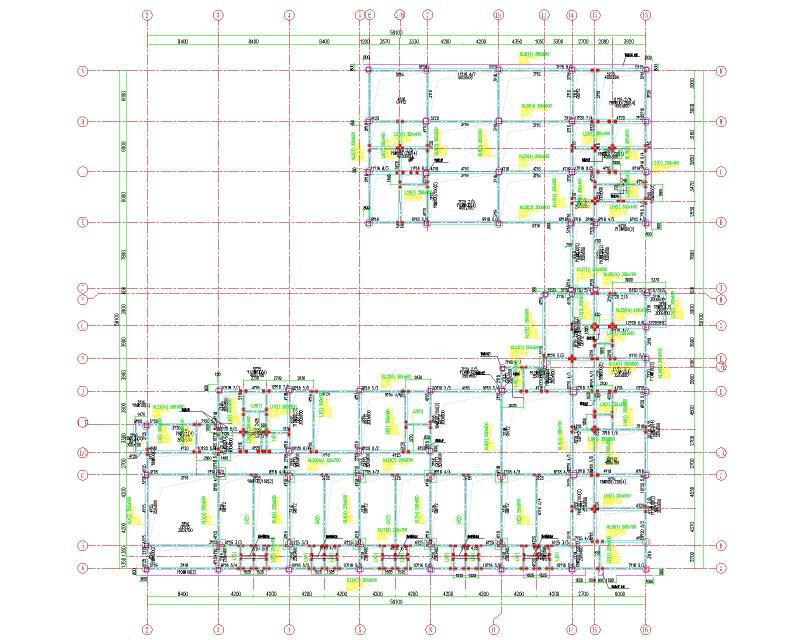

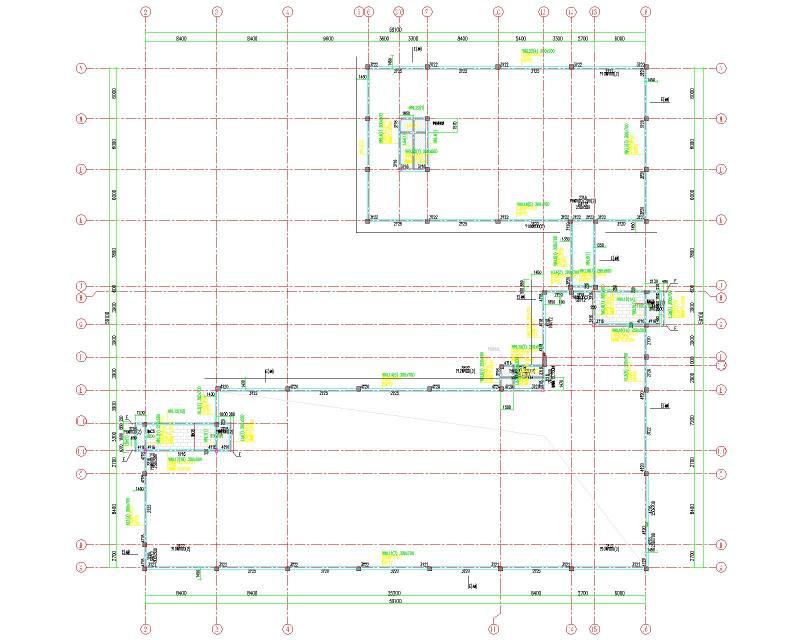

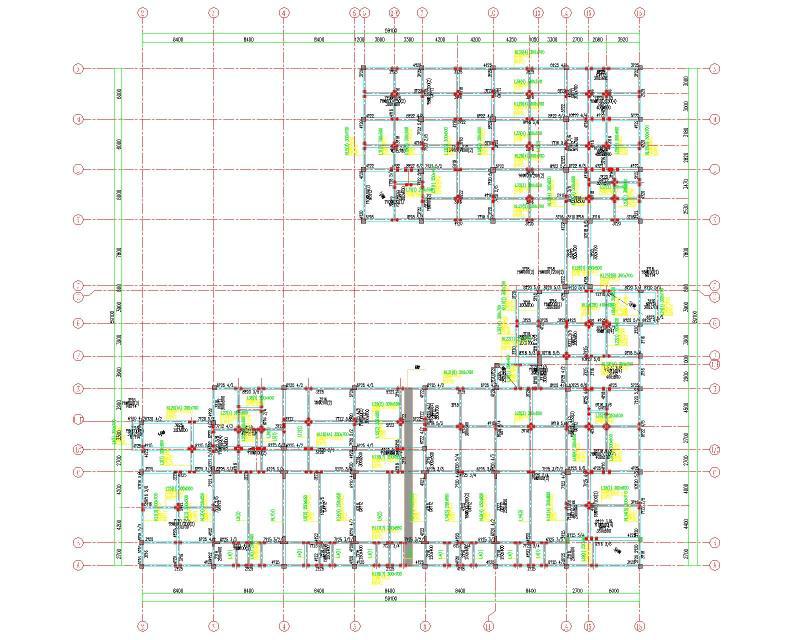

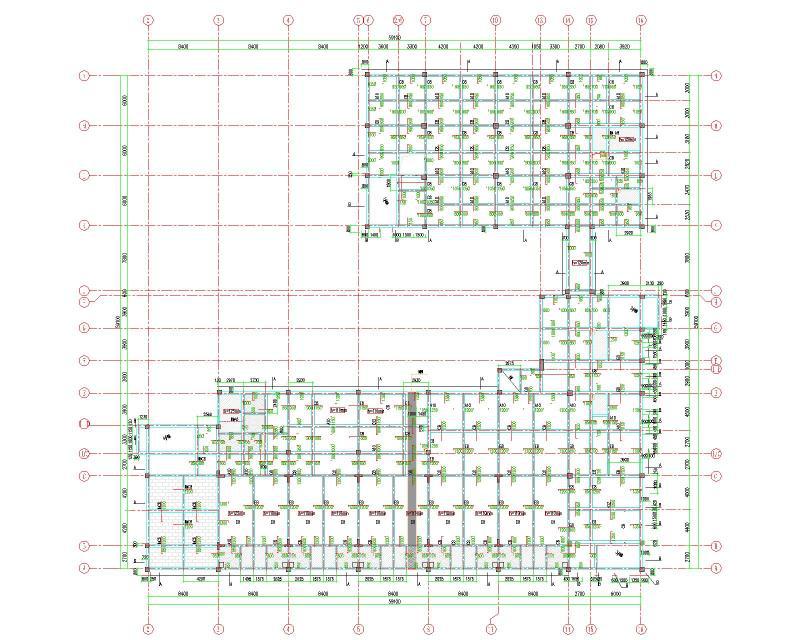

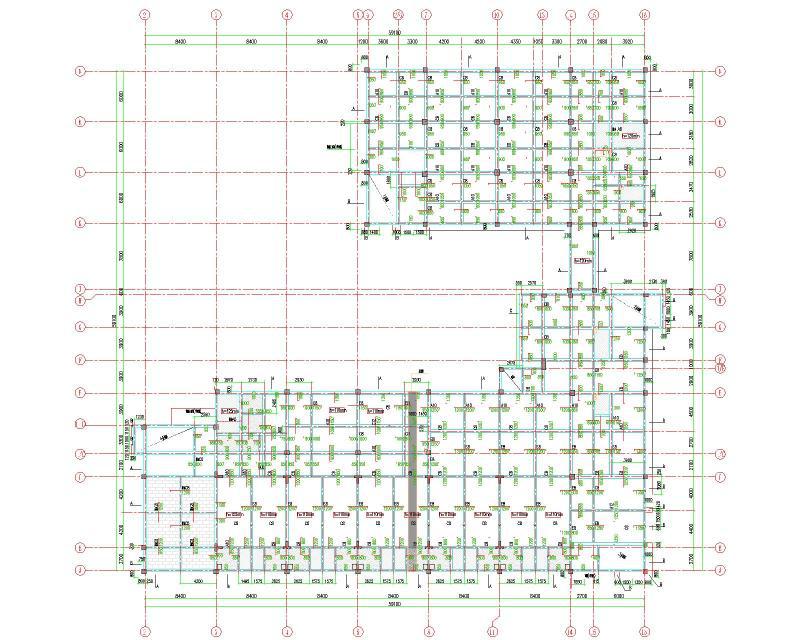

包含：结构设计总说明，基础设计说明，结构设计总说明，地梁层结构平面布置图，柱平面布置图及柱表，二层板平面布置图，二层梁平法配筋图，屋面层板平面布置图，屋面层梁平法配筋图，标高结构平面布置图，楼梯详图，等共计16张。
