20000平米9层研发中心舒适性空调及通风设计施工图纸

  • 附件设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计面积:20000平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 项目所在地:上海

附件详情

  • 施工说明
  • 设计说明
  • 主要设备及材料表
  • 图例

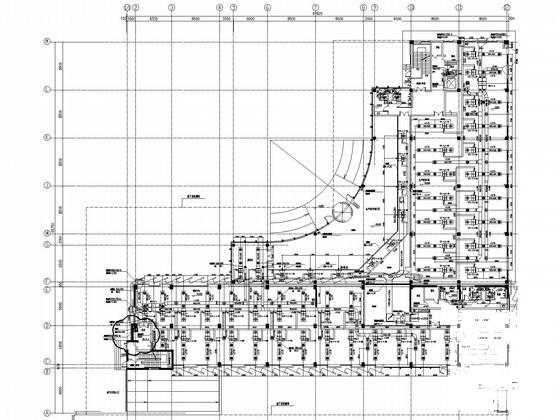

  • 空调通风平面图
  • 正压送风系统图
  • 卫生间、茶水间排风系统图及走廊排烟系统图
  • 新排风系统图

附件详情

稿件为上海某石油化工装备高科技产品生产基地发展项目测试中心和研发中心空调通风设计施工图;该项目包括九层的测试中心和研发中心以及地下车库。测试中心和研发中心建筑面积分别为7029m2及10500m2,生产火灾危险性类别均为丁戊类;地下车库建筑面积为3675m2。建筑屋顶高39.90m。暖通专业对各层设置舒适性空调、通风设计及地下车库通风、消防排烟设计。

,图纸共20张。

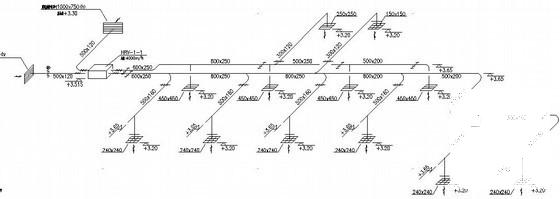

新排风系统图

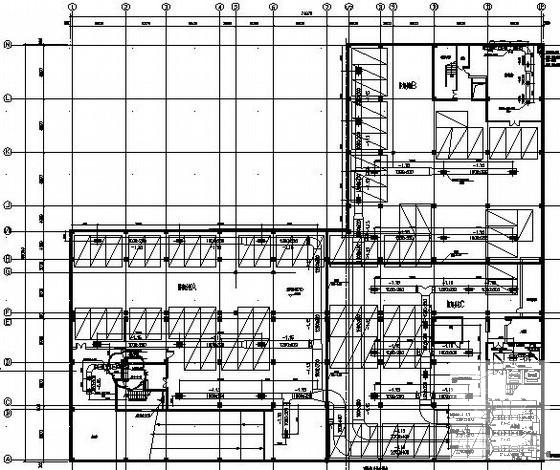

地下一层空调通风平面图

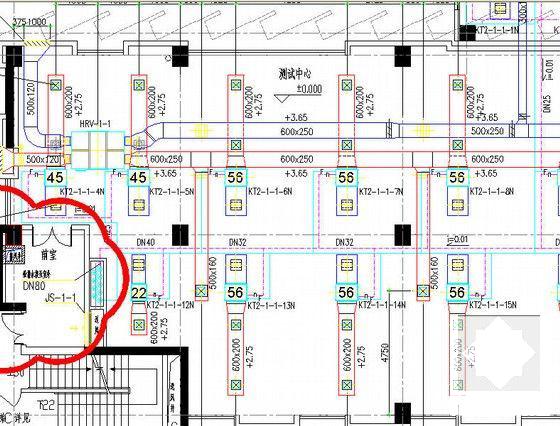

空调平面大样

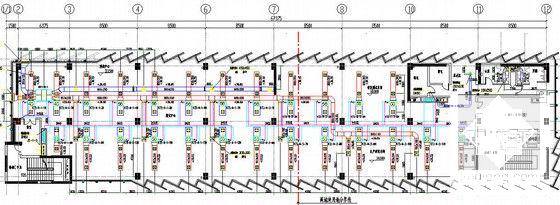

九层空调通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 研发设计中心 - 1
    研发设计中心 - 1
  • 研发设计中心 - 2
    研发设计中心 - 2
  • 研发设计中心 - 3
    研发设计中心 - 3
  • 研发设计中心 - 4
    研发设计中心 - 4
  • 研发设计中心 - 5
    研发设计中心 - 5
  • 研发设计中心 - 6
    研发设计中心 - 6
以上是部分截图,请下载附件后查看完整高清内容
