4层研发综合楼空调通风设计CAD施工图纸(总)

  • 附件设计说明:有
  • 建筑类别:办公,科研,餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:44张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 冷热源:空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 送风方式:散流器送风,其他
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 设备材料表
  • 空调 平面布置图
  • 空调通风平面布置图
  • 屋顶空调设备平面图
  • 冷媒管、冷凝水管平面布置图
  • 空调冷媒管系统原理图

附件详情

稿件为南京产业园研发综合楼空调通风设计全套施工图,建筑地上4层,建筑高度19.4米,总建筑面积41919、17平米。
设计内容:该综合楼的中央空调系统及通风设计。其中空调系统采用VRV系统加新风系统,空调区域均采用HRV全热交换器送入新风,同时排出部分室内污浊空气,并对排风和新风进行全热交换;室内机均采用吊顶四向出风嵌入机和天花板嵌入导管内藏式机;夏季设计逐时计算总冷负荷为5840 kw,冬季设计总热负荷为 4380kw……

,图纸共44张。

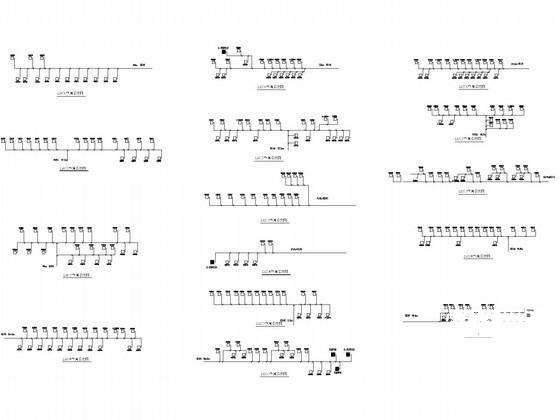

B区空调冷媒管系统原理图

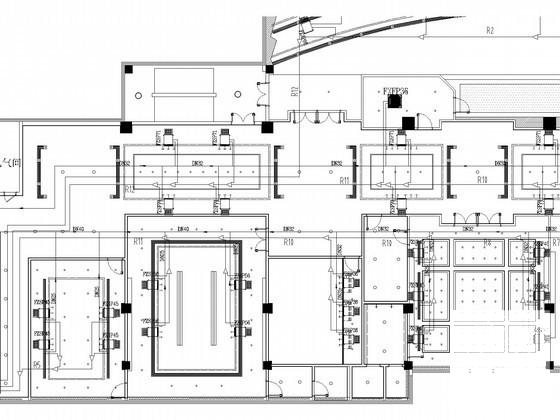

冷媒管冷凝水管平面布置大样图

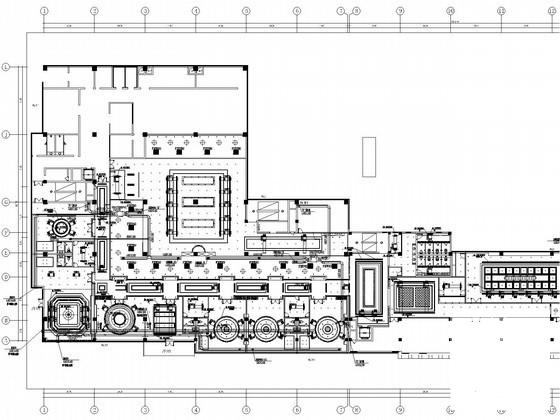

空调风管布置平面大样

科研楼暖通施工图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
