新式直径900mm防撞桶设计图纸

附件详情

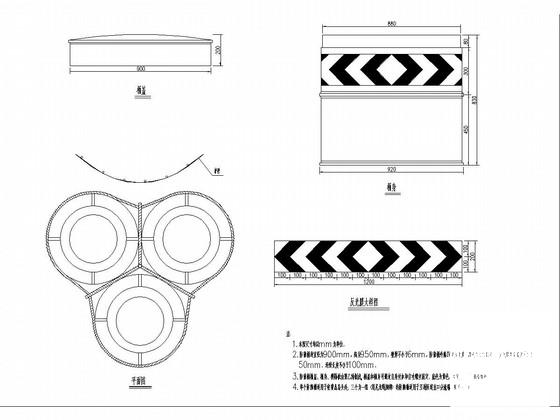

2014最新规范要求防撞桶CAD设计图纸 注: 1.本图尺寸均以mm为单位。 2.防撞桶的直径为900mm,高为950mm,壁厚不小于6mm,防撞桶外贴Ⅳ类反光膜(颜色为红白相间),反光膜单条宽度不小于50mm,连续长度不小于100mm。 3.防撞桶桶盖、桶身、横隔板由聚乙烯制成,桶盖和桶身可通过自身丝扣和自攻螺丝固定。底色为黄色,内装2/3桶高细砂。
4.单个防撞桶适用于收费岛岛头处;三个为一组(用尼龙绳捆绑)的防撞桶适用于互通匝道出口分流端、隧道入口处。
