五、 施工工艺 及施工方法
1、工艺流程
测量放线→钢筋加工及绑扎→模板加工及安装→浇筑混凝土→拆模养生…………
2、施工方法
2.1、测量放线
2.1.1、由测量人员根据桥梁控制点放出护栏的内外轮廓线和模板的检查线，并用墨线弹在梁板上…………
2.1.2、每隔10m在护栏预埋筋上焊接一根钢筋，测放出护栏顶面高程线并用红漆标住在钢筋上。作为钢筋绑扎时的高程控制线…………
2.2、钢筋加工及绑扎
2.2.1、钢筋应在施工现场钢筋加工场加工后运到桥上进行绑扎…………
2.2.2、钢筋的种类、型号及规格尺寸应符合设计要求…………
2.2.3、对梁板上的预留筋进行整理，然后按照设计图纸和测量防线位置进行钢筋绑扎。绑扎时先绑扎立筋，立筋的位置调好后再绑扎横向钢筋…………
2.3、模板加工及安装

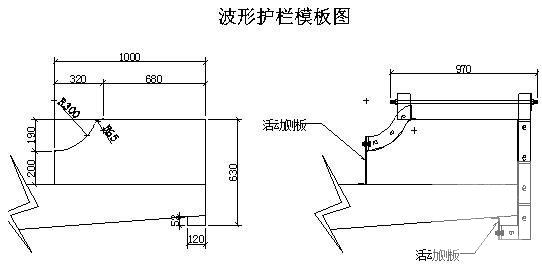

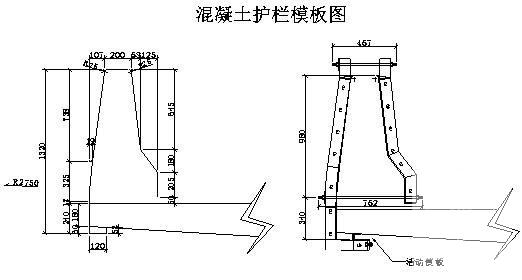

2.3.1、防撞护栏模板采用厂家订做定型钢模板。根据施工进度安排，该项目防撞护栏共制作160m钢模板，现已加工完毕…………
2.3.2、为了固定模板，在模板底部预留穿墙螺栓孔，孔的高度以桥面铺装施工后能盖住为宜。模板上采用槽钢作为加强竖肋，槽钢高出模板顶面100㎜，在高出部分预留螺栓孔作为穿墙螺栓用。穿墙螺栓的直径和间距根据护栏尺寸和模板情况计算确定…………
2.3.3、在靠近护栏的湿接头位置，施工时预埋一排短钢筋，作为支模板时的支撑…………
2.3.4、模板与混凝土接触面必须打磨光洁呈亮色，用洁净的棉丝擦拭，直至擦完的棉丝基本没有锈迹和脏物为止，然后均匀涂刷脱模剂…………
2.3.5、根据设计图纸和测量放线位置支设模板。模板底部的梁板面应先用水泥砂浆摸带找平。相邻的模板宜用螺栓连接，相对的模板用穿墙螺栓固定，模板搭接处夹海面双面胶条密封，在护栏内侧利用预留的短钢筋做支点，采用脚手管、方木、钢丝绳进行加固…………
2.3.6、模板顶面每隔1m应横放一根短方木，方木用粗铁丝与梁板上的预留钢筋拉紧压住模板，防止浇筑混凝土时模板上浮…………
2.3.7、护栏上的真缝、假缝应在支模时根据设计位置设好。假缝位置可以在模板上对称贴上加工好的橡胶条，真缝位置采用两层三合板中间夹泡沫板的做法，以利于拆除…………
2.3.8、护栏在桥梁伸缩缝位置应根据图纸预留伸缩缝施工槽…………
2.3.9、模板验收合格后，测量人员在模板顶部的槽钢上放出护栏顶面高程控制线并用红漆标注…………
