168348平米高层住宅小区通风防排烟施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑设计面积:168347.71平方米
  • 参考图纸:50-80张张
  • 设计年代:近代
  • 设计内容:通风

附件详情

  • 资料目录
  • 设计及施工说明
  • 加压送风系统图
  • 主要设备材料表

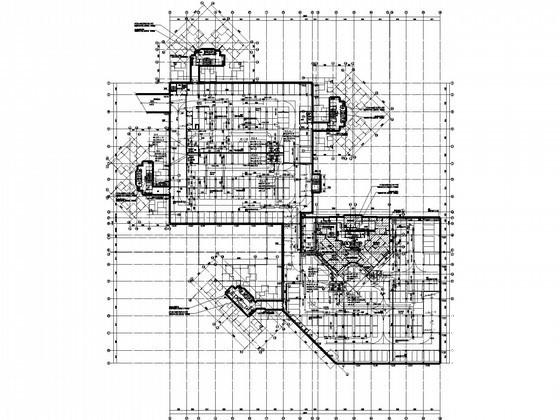

  • 地下车库通风平图
  • 通风平面图
  • 屋顶层通风平面图

附件详情

稿件为重庆某一类高层住宅小区通风防排烟设计施工图纸;共7栋住宅,总建筑面积约为168347.71m2,地下3层,地上32层,建筑高96m。
设计内容:7栋住宅及地下室通风防排烟设计。

,图纸共54张。

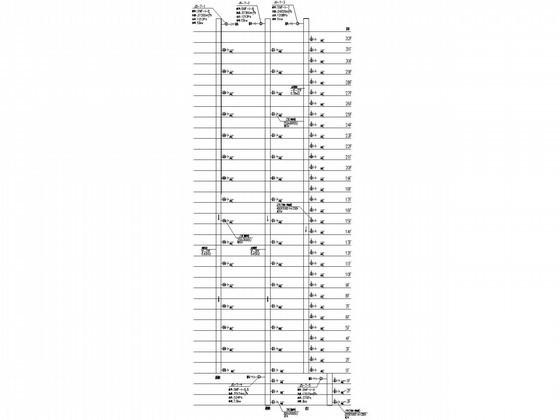

加压送风系统图

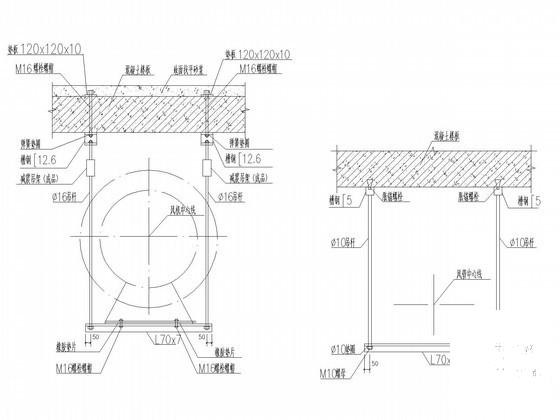

风机吊装安装示意图

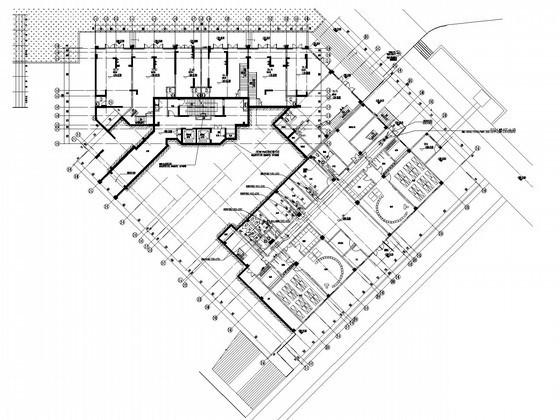

7#楼通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高层住宅小区 - 1
    高层住宅小区 - 1
  • 高层住宅小区 - 2
    高层住宅小区 - 2
  • 高层住宅小区 - 3
    高层住宅小区 - 3
  • 高层住宅小区 - 4
    高层住宅小区 - 4
以上是部分截图,请下载附件后查看完整高清内容
